КОНДИЦ. ВОЗДУХА (/) (БЛОК КОНДИЦИОНЕРА /)(№9-)

Запчасти Komatsu GD611A-1 КОНДИЦ. ВОЗДУХА (/) (БЛОК КОНДИЦИОНЕРА /)(№9-) РАМА И ЧАСТИ КОРПУСА

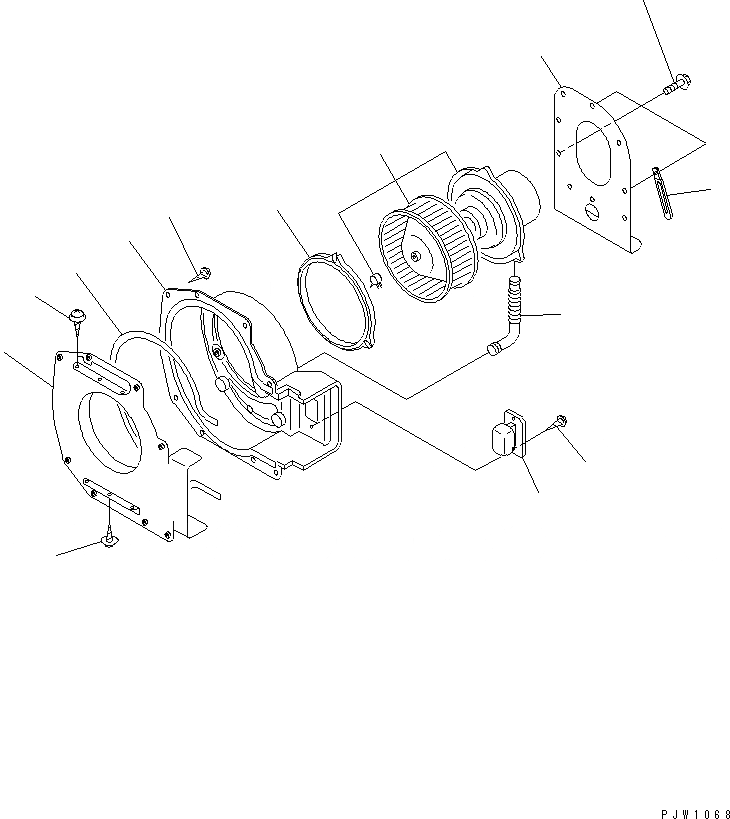

Схема запчастей Komatsu GD611A-1 - КОНДИЦ. ВОЗДУХА (/) (БЛОК КОНДИЦИОНЕРА /)(№9-) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
9
10
11
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

421-07-21510

AIR CONDITIONER UNIT

SN: 10629-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5621 AND 5622.

-1шт.

1

ND116251-9191

CASE,BLOWER

SN: 10629-UP

1шт.

2

ND146638-9460

PACKING

SN: 10629-UP

1шт.

3

ND116290-0321

SUB ASS'Y,FLANGE

SN: 10629-UP

1шт.

4

ND915700-5121

SCREW,TAPPING

SN: 10629-UP

8шт.

5

ND146622-6880

PACKING

SN: 10629-UP

1шт.

6

ND116340-2361

MOTOR ASS'Y,(WITH FAN)

SN: 10629-UP

1шт.

6

ND116221-0960

FAN,BLOWER

SN: 10629-UP

1шт.

6

ND017231-2370

CLAMP

SN: 10629-UP

1шт.

7

ND116471-6630

BRACKET,CASE

SN: 10629-UP

1шт.

8

ND914780-5168

BOLT,WASHER

SN: 10629-UP

3шт.

9

ND90930-06141

SCREW,TAPPING

SN: 10629-UP

6шт.

10

ND146810-9062

RESISTOR,BLOWER

SN: 10629-UP

1шт.

11

ND90930-04121

SCREW,TAPPING

SN: 10629-UP

2шт.

12

ND146651-1840

PIPE

SN: 10629-UP

1шт.

13

ND146691-1360

CLAMP

SN: 10629-UP

1шт.
