Запчасти Komatsu GD605A-5 СНЕГООЧИСТИТ. V-ТИПА (/)(№-.) РАБОЧЕЕ ОБОРУДОВАНИЕ

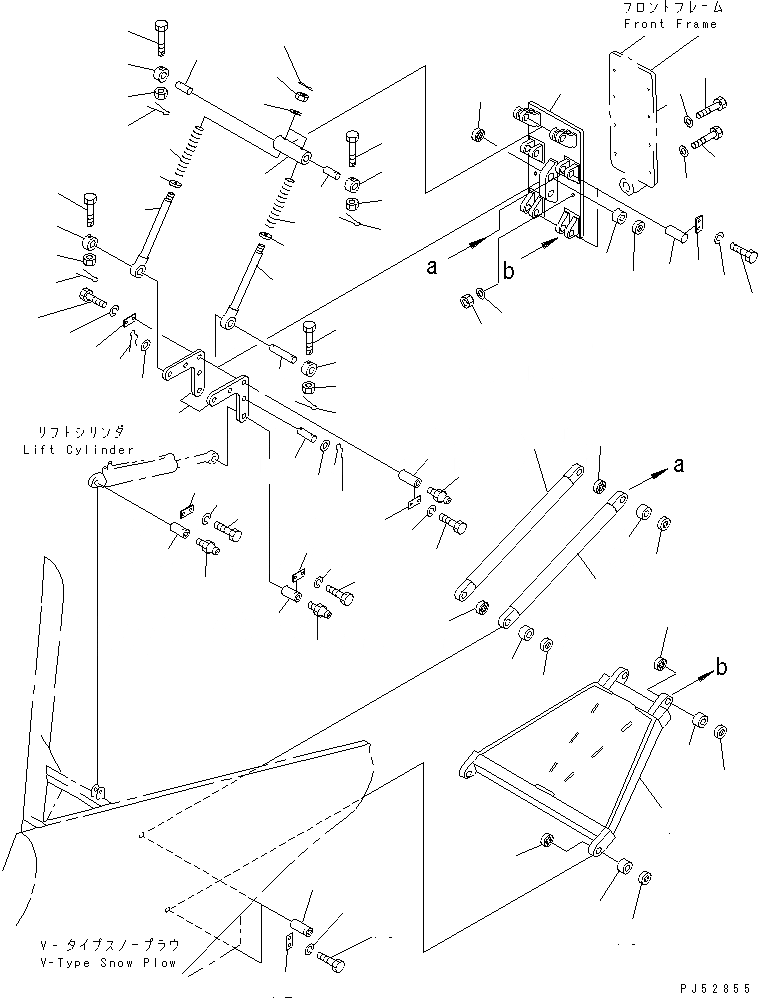

Схема запчастей Komatsu GD605A-5 - СНЕГООЧИСТИТ. V-ТИПА (/)(№-.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
4
5
6
7
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
27
28
29
29
30
31
32
32
33
33
34
34
35
36
36
37
37
38
38
39
39
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47

Артикул

Название

Примечание

Количество

|1

23B-745-0010

V-TYPE SNOW PLOW A.

SN: 1501-.

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.7201 AND 7203.

-1шт.

1

23B-745-1110

BRACKET

SN: 1501-@

1шт.

2

01010-52485

BOLT

SN: 1501-@

2шт.

3

01580-12419

NUT

SN: 1501-@

2шт.

4

01643-32460

WASHER

SN: 1501-@

4шт.

5

01010-52460

BOLT

SN: 1501-@

6шт.

6

01643-32460

WASHER

SN: 1501-@

6шт.

7

232-725-1221

FRAME

SN: 1501-@

1шт.

8

238-725-1150

ROD

SN: 1501-.

2шт.

9

238-725-1130

BUSHING

SN: 1501-@

8шт.

10

238-725-1140

SEAL

SN: 1501-@

16шт.

11

238-725-1120

PIN

SN: 1501-@

8шт.

12

04082-00212

LOCK

SN: 1501-@

8шт.

13

01010-51230

BOLT

SN: 1501-@

16шт.

14

01643-31232

WASHER

SN: 1501-@

16шт.

15

232-970-1691

ROD

SN: 1501-@

2шт.

16

232-970-1710

COLLAR

SN: 1501-@

2шт.

17

232-970-1720

SPRING

SN: 1501-@

2шт.

18

232-745-1280

BRACKET

SN: 1501-@

1шт.

19

01590-13335

NUT

SN: 1501-@

2шт.

20

232-970-1730

WASHER

SN: 1501-@

2шт.

21

04050-16060

PIN,COTTER

SN: 1501-@

2шт.

22

232-745-1310

COLLAR

SN: 1501-@

2шт.

23

232-745-1290

PIN

SN: 1501-@

2шт.

24

232-970-1771

BOLT

SN: 1501-@

2шт.

25

01590-11012

NUT

SN: 1501-@

2шт.

26

04050-12020

PIN,COTTER

SN: 1501-@

2шт.

27

232-745-1180

LEVER

SN: 1501-@

2шт.

28

234-870-8120

BUSHING

SN: 1501-@

1шт.

29

07145-00045

SEAL,DUST

SN: 1501-@

2шт.

30

232-745-1190

PIN

SN: 1501-@

1шт.

31

07020-00000

FITTING,GREASE

SN: 1501-@

1шт.

32

04082-00212

LOCK

SN: 1501-@

2шт.

33

01010-51230

BOLT

SN: 1501-@

4шт.

34

01643-31232

WASHER

SN: 1501-@

4шт.

35

232-745-1210

PIN

SN: 1501-@

1шт.

36

232-745-1230

COLLAR

SN: 1501-@

2шт.

37

232-970-1771

BOLT

SN: 1501-@

2шт.

38

01590-11012

NUT

SN: 1501-@

2шт.

39

04050-12020

PIN,COTTER

SN: 1501-@

2шт.

40

232-745-1220

PIN,SAFETY (FOR SHIPPING)

SN: 1501-@

1шт.

41

01640-24560

WASHER,(FOR SHIPPING)

SN: 1501-@

2шт.

42

237-46-11250

PIN,COTTER (FOR SHIPPING)

SN: 1501-@

2шт.

43

234-870-8130

PIN

SN: 1501-@

2шт.

44

07020-00000

FITTING,GREASE

SN: 1501-@

2шт.

45

04082-00212

LOCK

SN: 1501-@

2шт.

46

01010-51230

BOLT

SN: 1501-@

4шт.

47

01643-31232

WASHER

SN: 1501-@

4шт.

Выбрано товаров: 49
