Запчасти Komatsu GD555-3C ТРАНСМИССИЯ (ДЛЯEWARD ВЫС. И 1 МУФТА) ТРАНСМИССИЯ

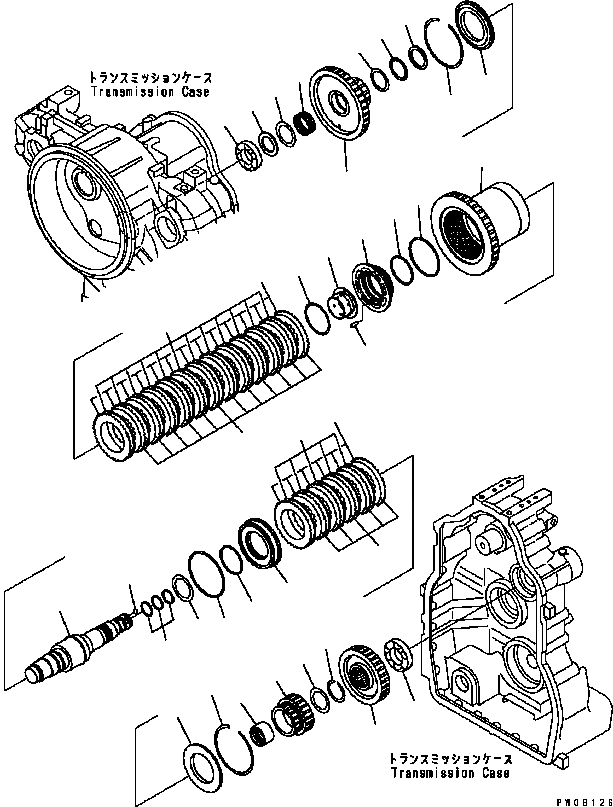

Схема запчастей Komatsu GD555-3C - ТРАНСМИССИЯ (ДЛЯEWARD ВЫС. И 1 МУФТА) ТРАНСМИССИЯ
21
19
20
23
17
13
24
9
25
3
26
14
16
4
5
7
11
12
6
11
12
10
10
2
8
1
16
15
18
28
31
17
27
9
22
13
29
30

Артикул

Название

Примечание

Количество

|1

714-23-10024

TRANSMISSION ASS'Y

SN: B15252-UP

1шт.

|1

714-23-10021

TRANSMISSION ASS'Y

SN: B15001-B15251

1шт.

|$1

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F5350-51A0 TO F5350-70A0.

-1шт.

|1

714-23-12023

CLUTCH ASS'Y {FORWARD HI AND 1ST}

SN: B15252-UP

1шт.

|1

714-23-12022

CLUTCH ASS'Y {FORWARD HI AND 1ST}

SN: B15001-B15251

1шт.

|1

714-23-12123

SHAFT AND CYLINDER A {FORWARD HI AND 1ST}

SN: B15252-UP

1шт.

|1

714-23-12122

SHAFT AND CYLINDER A {FORWARD HI AND 1ST}

SN: B15001-B15251

1шт.

1

0

SHAFT {UPPER}

SN: B15001-UP

1шт.

2

714-11-19390

BALL

SN: B15001-UP

2шт.

3

0

HOUSING {FORWARD HI AND 1ST}

SN: B15001-UP

2шт.

4

714-23-12651

PISTON {FORWARD AND REVERSE}

SN: B15001-UP

1шт.

5

23B-45-72670

PISTON {FORWARD HI AND REVERSE}

SN: B15252-UP

1шт.

|5

714-23-12671

PISTON {FORWARD HI AND REVERSE}

SN: B15001-B15251

1шт.

6

04020-00514

PIN

SN: B15001-UP

2шт.

7

362-15-19520

RING

SN: B15001-UP

1шт.

8

714-23-12690

PISTON {RANGE}

SN: B15001-UP

1шт.

9

419-15-12140

RING {SNAP}

SN: B15001-UP

2шт.

10

714-12-19711

DISC

SN: B15001-UP

17шт.

11

714-16-19730

PLATE {SEPARATE}

SN: B15001-UP

19шт.

12

56D-15-12710

SPRING {WAVE}

SN: B15001-UP

17шт.

13

714-12-12610

PLATE {END}

SN: B15001-UP

2шт.

14

714-08-19220

RING {SEAL} (K1)

SN: B15001-UP

1шт.

15

714-16-19220

RING {SEAL}

SN: B15001-UP

1шт.

16

714-07-19320

RING {SEAL} (K1)

SN: B15001-UP

2шт.

17

714-08-19560

WASHER

SN: B15001-UP

2шт.

18

714-08-19570

WASHER {THRUST}

SN: B15001-UP

1шт.

19

419-15-12640

BEARING

SN: B15001-UP

1шт.

20

419-15-12650

WASHER

SN: B15001-UP

1шт.

21

714-12-12760

WASHER

SN: B15001-UP

1шт.

22

714-23-19631

BUSHING {1ST}

SN: B15001-UP

1шт.

23

714-23-19410

BEARING {NEEDLE}

SN: B15001-UP

1шт.

24

714-12-12740

SPACER

SN: B15001-UP

1шт.

25

714-23-19320

BEARING

SN: B15001-UP

1шт.

26

714-23-12431

GEAR {FOWARD HI}

SN: B15001-UP

1шт.

27

714-23-12441

GEAR {1ST}

SN: B15001-UP

1шт.

28

04066-00062

RING {SNAP}

SN: B15001-UP

1шт.

29

714-23-19330

BEARING

SN: B15001-UP

3шт.

30

714-23-12561

GEAR {UPPER}

SN: B15001-UP

1шт.

31

419-15-12122

RING

SN: B15001-UP

1шт.

Выбрано товаров: 39
