Komatsu
/
Грейдеры
/
GD555-3C S/N B15001-UP
/
ЭЛЕКТРИКА
/

ПЕРЕДН. РАМА Э/ПРОВОДКА

Запчасти Komatsu GD555-3C ПЕРЕДН. РАМА Э/ПРОВОДКА ЭЛЕКТРИКА

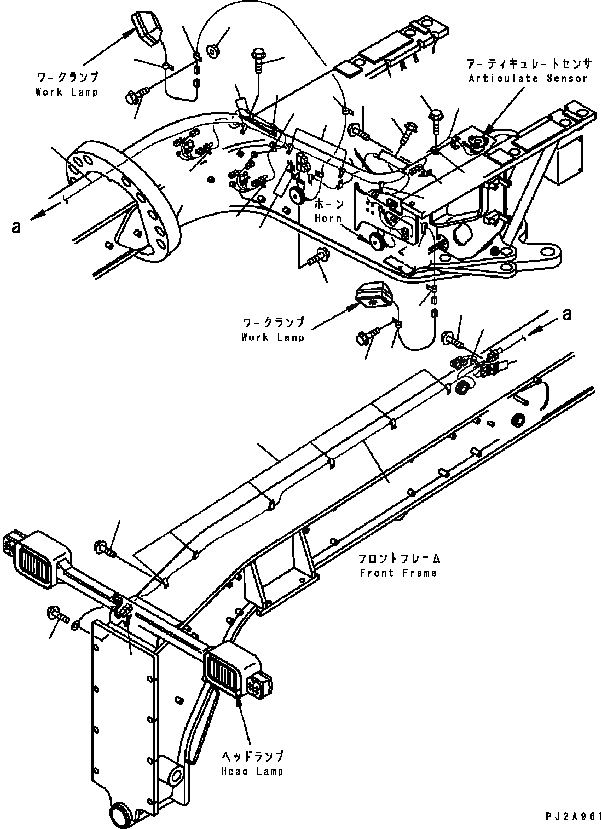

Схема запчастей Komatsu GD555-3C - ПЕРЕДН. РАМА Э/ПРОВОДКА ЭЛЕКТРИКА
11
10
19
16
25
9
17
12
12
14
12
13
3
5
3
10
21
20
21
27
25
10
26
21
10
10
6
7
4
2
1
13
14
1

№

Артикул

Название

Примечание

Количество

1

23B-06-41421

WIRING HARNESS

SN: B15001-UP

1шт.

2

23B-06-41352

WIRING HARNESS

SN: B15001-UP

1шт.

3

04434-51010

CLIP

SN: B15001-UP

2шт.

4

01435-01016

BOLT

SN: B15001-UP

2шт.

5

08193-21012

CLIP

SN: B15001-UP

1шт.

6

01435-01016

BOLT

SN: B15001-UP

1шт.

7

01435-01016

BOLT

SN: B15001-UP

4шт.

9

01435-01016

BOLT

SN: B15001-UP

2шт.

10

04434-51010

CLIP

SN: B15001-UP

1шт.

11

01435-01016

BOLT

SN: B15001-UP

1шт.

12

08034-20519

BAND

SN: B15001-UP

3шт.

13

08193-21012

CLIP

SN: B15001-UP

1шт.

14

01435-01016

BOLT

SN: B15001-UP

1шт.

16

01435-01016

BOLT

SN: B15001-UP

2шт.

17

08193-31012

CLIP

SN: B15001-UP

2шт.

18

01435-01016

BOLT

SN: B15001-UP

1шт.

19

04434-51410

CLIP

SN: B15001-UP

5шт.

20

01435-01016

BOLT

SN: B15001-UP

5шт.

21

04434-51810

CLIP

SN: B15001-UP

5шт.

25

04434-51010

CLIP

SN: B15001-UP

4шт.

26

01435-00820

BOLT

SN: B15001-UP

2шт.

27

01584-00806

NUT

SN: B15001-UP

2шт.

Выбрано товаров: 22
