Запчасти Komatsu GD555-3A ТРАНСМИССИЯ (МЕХ-М ОТБОРА МОЩН-ТИ И ЛЕНИВЕЦ) ТРАНСМИССИЯ

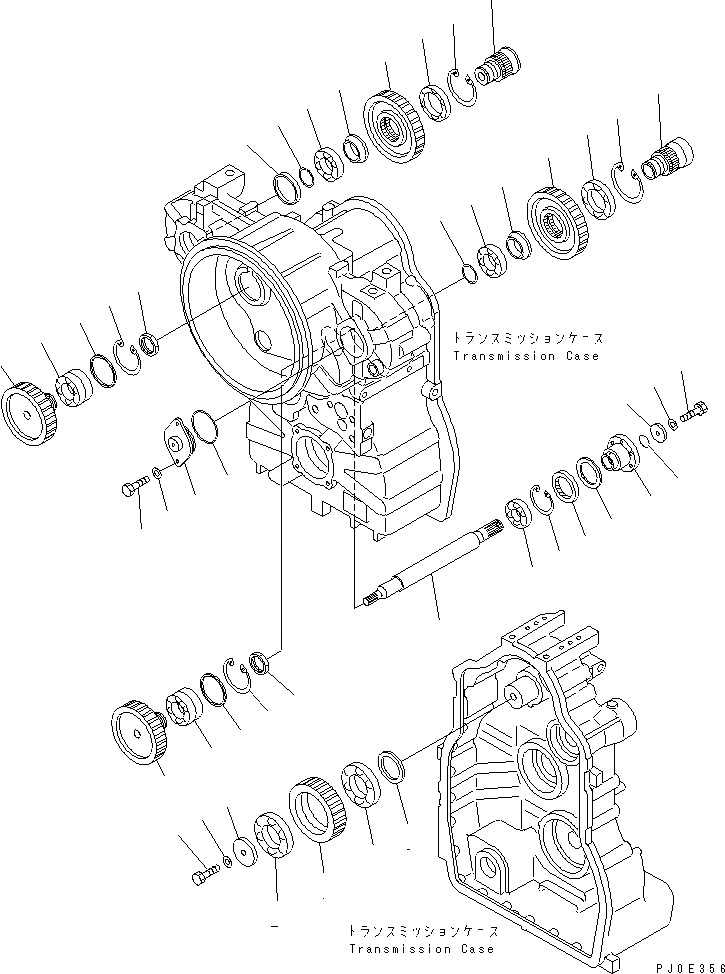

Схема запчастей Komatsu GD555-3A - ТРАНСМИССИЯ (МЕХ-М ОТБОРА МОЩН-ТИ И ЛЕНИВЕЦ) ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
31
32
32
33
34
35
36

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$4

714-23-10023

TRANSMISSION ASS'Y

SN: 11265-UP

1шт.

|$6

714-23-10021

TRANSMISSION ASS'Y

SN: 10001-11264

1шт.

|$7

0

TRANSMISSION ASS'Y

SN: (10001-11057)

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F5350-51A0 TO F5350-71A0.

-1шт.

1

714-23-12492

GEAR,IDLER

SN: 10001-UP

1шт.

2

56D-15-19630

BEARING

SN: 10001-UP

2шт.

3

56D-15-19420

HOLDER

SN: 10001-UP

1шт.

4

01010-81265

BOLT

SN: 10001-UP

1шт.

5

01643-31232

WASHER

SN: 10001-UP

1шт.

6

56D-15-19410

COLLAR,P.T.O., IDLER

SN: 10001-UP

1шт.

7

714-23-13410

GEAR

SN: 10001-UP

2шт.

8

711-35-14230

BEARING

SN: 10001-UP

2шт.

9

711-35-14120

PLATE

SN: 10001-UP

2шт.

10

04065-09530

RING

SN: 10001-UP

2шт.

11

01530-04812

NUT

SN: 10001-UP

2шт.

12

714-23-13210

SHAFT,FAN

SN: 10001-UP

1шт.

13

714-23-14220

COUPLING

SN: 10001-UP

1шт.

14

06040-06307

BEARING

SN: 10001-UP

1шт.

15

04065-08025

RING

SN: 10001-UP

1шт.

16

103-15-33280

HOLDER

SN: 10001-UP

1шт.

17

07000-73030

O-RING (K1)

SN: 10001-UP

1шт.

18

07012-50065

SEAL

SN: 10001-UP

1шт.

19

417-15-13810

SEAL (K1)

SN: 10001-UP

1шт.

20

01050-81250

BOLT

SN: 10001-UP

1шт.

21

01643-31232

WASHER

SN: 10001-UP

1шт.

22

714-23-13221

SHAFT,P.T.O.

SN: 10001-UP

1шт.

23

06040-06014

BEARING

SN: 10001-UP

1шт.

24

04065-01104

RING

SN: 10001-UP

1шт.

25

714-23-13231

SHAFT,P.T.O.

SN: 10001-UP

1шт.

26

06040-06914

BEARING

SN: 10001-UP

1шт.

27

04065-01030

RING

SN: 10001-UP

1шт.

28

06334-00210

BEARING

SN: 10001-UP

2шт.

29

714-23-12740

SPACER

SN: 10001-UP

1шт.

30

714-07-13210

RING

SN: 10001-UP

2шт.

31

714-23-12730

SPACER

SN: 10001-UP

2шт.

32

714-23-13421

GEAR,P.T.O.

SN: 10001-UP

2шт.

33

714-23-13261

COVER

SN: 10001-UP

1шт.

34

07000-72085

O-RING (K1)

SN: 10001-UP

1шт.

35

01010-81025

BOLT

SN: 10001-UP

2шт.

36

01643-31032

WASHER

SN: 10001-UP

2шт.

Выбрано товаров: 41
