Запчасти Komatsu GD555-3 ЗАДН. Э/ПРОВОДКА (ЭЛЕКТРОПРОВОДКА¤ /) (С ГИДРОТРАНСФОРМАТОР МАСЛ. TEMPERATURE)(№-) ЭЛЕКТРИКА

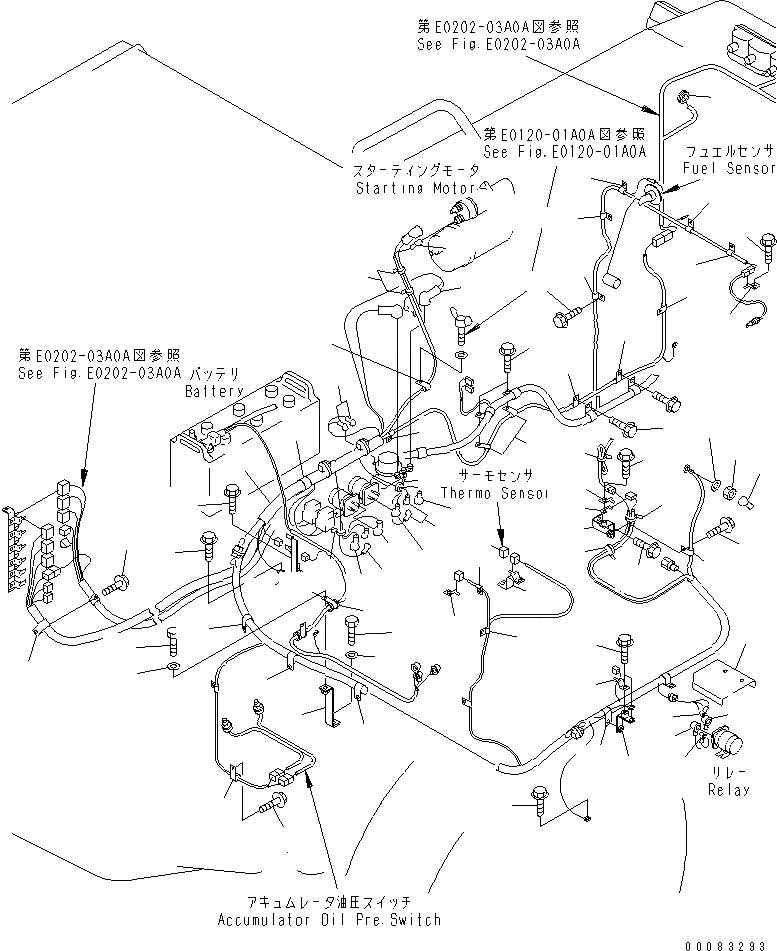

Схема запчастей Komatsu GD555-3 - ЗАДН. Э/ПРОВОДКА (ЭЛЕКТРОПРОВОДКА¤ /) (С ГИДРОТРАНСФОРМАТОР МАСЛ. TEMPERATURE)(№-) ЭЛЕКТРИКА
1
2
3
4
5
5
5
6
6
7
7
7
7
8
8
8
8
8
8
9
10
10
10
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
25
26
26
26
27
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
41
42
43
43
43
43
43
44
45
46
47
48
49
50

Артикул

Название

Примечание

Количество

1

23A-06-41376

WIRING HARNESS

SN: 51127-UP

1шт.

1

23A-06-41375

WIRING HARNESS

SN: 51224-51226

1шт.

1

23A-06-41374

WIRING HARNESS

SN: 51001-51223

1шт.

2

04434-53411

CLIP

SN: 50001-UP

1шт.

3

01435-01016

BOLT

SN: 50001-UP

1шт.

4

04434-52711

CLIP

SN: 50001-UP

1шт.

5

04434-51810

CLIP

SN: 50001-UP

4шт.

6

04434-51010

CLIP

SN: 50001-UP

2шт.

7

01435-01016

BOLT

SN: 50001-UP

11шт.

8

08034-20519

BAND

SN: 50001-UP

7шт.

9

08038-00519

CAP

SN: 50001-UP

1шт.

10

04434-52711

CLIP

SN: 50001-UP

5шт.

11

04434-51010

CLIP

SN: 50001-UP

3шт.

12

01435-01016

BOLT

SN: 50001-UP

3шт.

13

08038-02027

CAP

SN: 50001-UP

1шт.

14

04434-51910

CLIP

SN: 50001-UP

2шт.

15

20Y-06-27170

BRACKET

SN: 50001-51226

1шт.

16

08193-21012

CLIP

SN: 50001-UP

1шт.

17

01435-01016

BOLT

SN: 50001-UP

2шт.

18

23A-06-44361

BRACKET

SN: 50001-UP

1шт.

19

08036-00814

CLIP

SN: 50001-UP

1шт.

20

23B-06-44241

BRACKET

SN: 50001-UP

1шт.

20

23B-06-44241

BRACKET

SN: 50001-UP

1шт.

21

08193-21012

CLIP

SN: 50001-UP

1шт.

22

01435-01016

BOLT

SN: 50001-UP

1шт.

23

23B-06-44250

BRACKET

SN: 50001-UP

1шт.

24

01435-01016

BOLT

SN: 50001-UP

1шт.

25

08038-02027

CAP

SN: 50001-UP

2шт.

26

08038-00525

CAP

SN: 50001-UP

4шт.

27

08038-00519

CAP

SN: 50001-UP

6шт.

28

232-06-11960

CAP

SN: 50001-UP

1шт.

29

08038-00519

CAP

SN: 50001-UP

2шт.

30

01435-00812

BOLT

SN: 50001-UP

1шт.

31

23A-06-44370

BRACKET

SN: 50001-UP

1шт.

32

08053-01510

CLIP

SN: 50001-UP

1шт.

33

01435-01016

BOLT

SN: 50001-UP

1шт.

34

04434-51410

CLIP

SN: 50001-UP

1шт.

35

01580-10605

NUT

SN: 50001-UP

1шт.

36

01643-30623

WASHER

SN: 50001-UP

1шт.

37

08193-21012

CLIP

SN: 50001-UP

1шт.

38

01435-01016

BOLT

SN: 50001-UP

1шт.

39

08037-02512

GROMMET

SN: 50001-UP

2шт.

41

23B-06-41460

COVER

SN: 51001-UP

1шт.

42

04434-51710

CLIP

SN: 50001-UP

1шт.

43

04434-51410

CLIP

SN: 50001-UP

6шт.

44

23B-06-45170

BRACKET

SN: 51001-UP

1шт.

45

01010-81020

BOLT

SN: 51001-UP

1шт.

46

01643-31032

WASHER

SN: 51001-UP

1шт.

47

07095-20213

CUSHION

SN: 51001-UP

1шт.

48

04434-51910

CLIP

SN: 51001-UP

1шт.

49

01010-81016

BOLT

SN: 51001-UP

1шт.

50

01643-31032

WASHER

SN: 51001-UP

1шт.

Выбрано товаров: 52
