Запчасти Komatsu GD555-3 ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ (С КОНДИЦИОНЕРОМ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

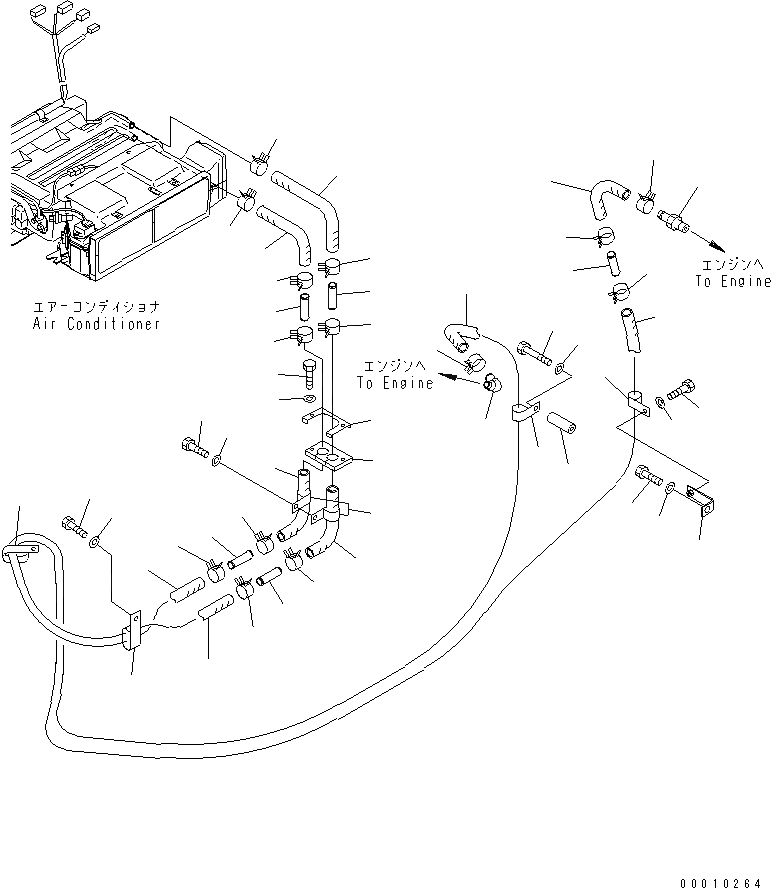

Схема запчастей Komatsu GD555-3 - ГИДР. ПРОВОД. ОБОГРЕВАТЕЛЯ (С КОНДИЦИОНЕРОМ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
24
25
25
26
26
27
27
28
28
29
30
30
31
32
32
33
34
35
36

Артикул

Название

Примечание

Количество

1

423-07-31110

JOINT

SN: 51001-UP

1шт.

2

23B-809-7340

HOSE

SN: 51001-UP

1шт.

3

09479-02400

CLAMP

SN: 51001-UP

2шт.

4

09484-00560

CONNECTOR

SN: 50001-UP

1шт.

5

04434-52511

CLIP

SN: 51001-UP

2шт.

6

01010-81025

BOLT

SN: 50001-UP

1шт.

7

01643-31032

WASHER

SN: 50001-UP

1шт.

8

23B-01-31720

BRACKET

SN: 51001-UP

1шт.

9

01010-81220

BOLT

SN: 51001-UP

1шт.

10

01643-31232

WASHER

SN: 51001-UP

1шт.

11

09483-10529

HOSE

SN: 51001-UP

1шт.

12

09479-02400

CLAMP

SN: 51001-UP

2шт.

13

01010-80880

BOLT

SN: 51001-UP

1шт.

14

01643-30823

WASHER

SN: 50001-UP

1шт.

15

6732-61-6910

ELBOW

SN: 51001-UP

1шт.

16

6354-81-6930

SPACER

SN: 51001-UP

1шт.

17

23B-809-7340

HOSE

SN: 50001-UP

2шт.

18

09479-02400

CLAMP

SN: 51001-UP

2шт.

19

09484-00560

CONNECTOR

SN: 50001-UP

2шт.

20

09479-02400

CLAMP

SN: 51001-UP

2шт.

21

09483-10530

HOSE

SN: 50001-UP

1шт.

22

09479-02400

CLAMP

SN: 51001-UP

2шт.

24

04434-52511

CLIP

SN: 51001-UP

2шт.

25

04435-52210

CLIP

SN: 51001-UP

2шт.

26

01010-81020

BOLT

SN: 50001-UP

2шт.

27

01643-31032

WASHER

SN: 50001-UP

2шт.

28

09484-00560

CONNECTOR

SN: 51001-UP

4шт.

29

23B-809-7340

HOSE

SN: 50001-UP

1шт.

30

09479-02400

CLAMP

SN: 51001-UP

2шт.

31

23B-809-7350

HOSE

SN: 50001-UP

1шт.

32

09479-02400

CLAMP

SN: 51001-UP

2шт.

33

23B-809-7371

SHEET

SN: 50001-UP

1шт.

34

23B-809-8730

PLATE

SN: 50001-UP

1шт.

35

01010-80625

BOLT

SN: 50001-UP

2шт.

36

01643-30623

WASHER

SN: 50001-UP

2шт.

Выбрано товаров: 35
