Запчасти Komatsu GD525A-1 ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№7-) СИЛОВАЯ ПЕРЕДАЧА

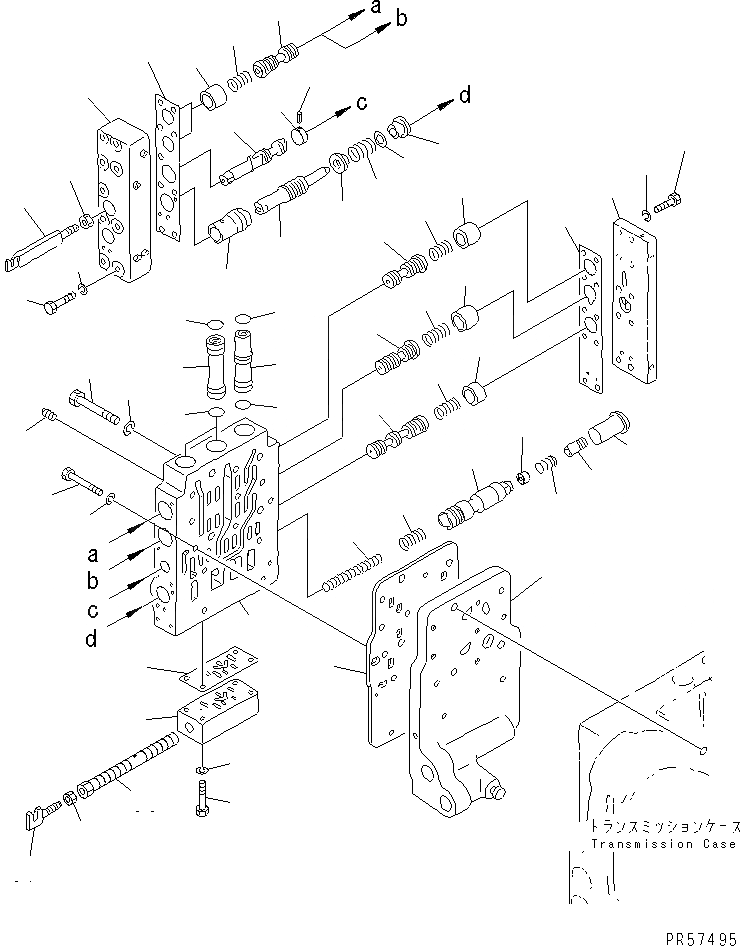

Схема запчастей Komatsu GD525A-1 - ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№7-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
3
4
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51

Артикул

Название

Примечание

Количество

|$0

23A-15-00062

TRANSMISSION ASS'Y

SN: 60070-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2471A.

-1шт.

|$2

23A-15-11022

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: 60070-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2415A AND 2419A T0 2471A.

-1шт.

|$4

23B-15-00220

VALVE ASS'Y

SN: 60063-UP

1шт.

1

232-15-15111

BODY,VALVE

SN: 60063-UP

1шт.

2

07042-20108

PLUG

SN: 60001-UP

3шт.

3

232-15-15210

SPOOL,SHIFT VALVE

SN: 60001-UP

3шт.

4

232-15-15221

SPOOL,CUT OFF VALVE

SN: 60001-UP

1шт.

5

232-15-15230

STOPPER

SN: 60001-UP

4шт.

6

232-15-16110

SPRING,(L=36.8)

SN: 60001-UP

5шт.

7

232-15-15240

SPOOL,HIGH-LOW SHIFT VALVE

SN: 60001-UP

1шт.

8

232-15-15250

STOPPER

SN: 60001-UP

1шт.

9

232-15-15260

SPOOL,FOWARD REVERSE

SN: 60001-UP

1шт.

10

232-15-15270

STOPPER

SN: 60001-UP

1шт.

11

04025-00440

PIN,SPRING

SN: 60001-UP

1шт.

12

232-15-15710

YOKE

SN: 60063-UP

2шт.

13

01580-10806

NUT

SN: 60001-UP

2шт.

14

232-15-15360

SLEEVE

SN: 60063-UP

1шт.

15

23B-15-15280

SPOOL,INCHING VALVE

SN: 60063-UP

1шт.

16

23B-15-15340

COLLAR

SN: 60001-UP

1шт.

17

232-15-16180

SPRING,(L=16.1)

SN: 60001-UP

1шт.

18

281-15-15480

SHIM, 0.5MM

SN: 60001-UP

1шт.

19

23B-15-15340

COLLAR

SN: 60001-UP

1шт.

20

232-15-16230

SPRING,(L=50.2)

SN: 60001-UP

1шт.

21

23B-15-16241

SPRING

SN: 60063-UP

1шт.

22

23B-15-15371

VALVE,INCHING

SN: 60063-UP

1шт.

23

22W-75-18890

VALVE

SN: 60001-UP

1шт.

24

125-15-15290

SPRING

SN: 60001-UP

1шт.

25

22W-75-18880

VALVE

SN: 60001-UP

1шт.

26

232-15-15292

STOPPER

SN: 60063-UP

1шт.

27

232-15-15380

COVER

SN: 60001-UP

1шт.

28

23A-15-15910

GASKET (K2)

SN: 60001-UP

1шт.

29

01010-80830

BOLT

SN: 60070-UP

10шт.

30

01602-20825

WASHER,SPRING

SN: 60001-UP

10шт.

31

23B-15-15390

COVER

SN: 60063-UP

1шт.

32

23A-15-15920

GASKET (K2)

SN: 60001-UP

1шт.

33

01010-80850

BOLT

SN: 60070-UP

9шт.

34

01602-20825

WASHER,SPRING

SN: 60063-UP

9шт.

35

232-15-15310

BODY,SPEED SELECTOR VALVE

SN: 60001-UP

1шт.

36

232-15-15331

SPOOL,SPEED SELECTOR

SN: 60001-UP

1шт.

37

09363-00850

YOKE

SN: 60001-UP

1шт.

38

01580-10806

NUT

SN: 60001-UP

1шт.

39

232-15-15930

GASKET (K2)

SN: 60001-UP

1шт.

40

01010-80845

BOLT

SN: 60070-UP

4шт.

41

01602-20825

WASHER,SPRING

SN: 60001-UP

4шт.

42

23B-15-15130

SEAT,VALVE

SN: 60063-UP

1шт.

43

23A-15-15140

PLATE

SN: 60001-UP

1шт.

44

01010-80860

BOLT

SN: 60070-UP

11шт.

45

01602-20825

WASHER,SPRING

SN: 60001-UP

11шт.

46

01010-81080

BOLT

SN: 60070-UP

4шт.

47

01602-21030

WASHER,SPRING

SN: 60070-UP

4шт.

48

23B-15-15150

SLEEVE

SN: 60070-UP

2шт.

49

23B-15-15160

SLEEVE

SN: 60070-UP

1шт.

50

07000-72021

O-RING (K2)

SN: 60070-UP

3шт.

51

07000-73022

O-RING (K2)

SN: 60070-UP

3шт.

Выбрано товаров: 56
