Запчасти Komatsu GD521A-1E ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ) СИЛОВАЯ ПЕРЕДАЧА

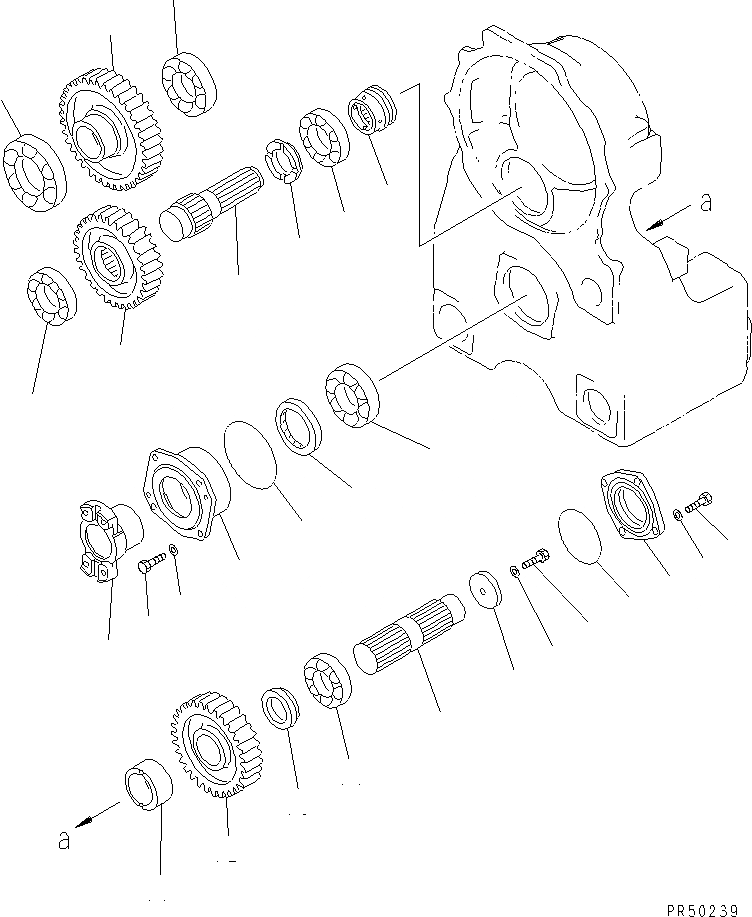

Схема запчастей Komatsu GD521A-1E - ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

Артикул

Название

Примечание

Количество

|$0

23A-15-00062

TRANSMISSION ASS'Y

SN: 12001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401 TO 2471.

-1шт.

|$2

23A-15-11022

TRANSMISSION ASS'Y

SN: 12001-UP

1шт.

|$3

0

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: (12001-12215)

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401 TO 2415 AND 2419 T0 2471.

-1шт.

1

06044-00213

BEARING

SN: 12001-UP

1шт.

2

23B-15-13211

GEAR

SN: 12001-UP

1шт.

3

23B-15-13960

BEARING

SN: 12001-UP

1шт.

4

23B-15-13311

SHAFT

SN: 12001-UP

1шт.

5

23B-15-13510

SPACER

SN: 12001-UP

1шт.

6

06044-00212

BEARING

SN: 12001-UP

1шт.

7

23B-15-13411

WORM

SN: 12001-UP

1шт.

8

23B-15-13221

GEAR

SN: 12001-UP

1шт.

9

06044-00213

BEARING

SN: 12001-UP

1шт.

10

23B-15-13320

SHAFT

SN: 12001-UP

1шт.

11

23B-15-13530

COLLAR

SN: 12001-UP

1шт.

12

23B-15-13230

GEAR

SN: 12001-UP

1шт.

13

23B-15-13540

SPACER

SN: 12001-UP

1шт.

14

23B-15-13950

BEARING

SN: 12001-UP

1шт.

15

23B-15-13350

HOLDER

SN: 12001-UP

1шт.

16

01050-51250

BOLT

SN: 12001-UP

1шт.

17

01643-31232

WASHER

SN: 12001-UP

1шт.

18

23B-15-13170

COVER

SN: 12001-UP

1шт.

19

07000-02115

O-RING (K1)

SN: 12001-UP

1шт.

20

01010-81235

BOLT

SN: 12001-UP

4шт.

21

01643-31232

WASHER

SN: 12001-UP

4шт.

22

06044-00213

BEARING

SN: 12001-UP

1шт.

23

23B-15-13161

CAGE

SN: 12001-UP

1шт.

24

07000-02140

O-RING (K1)

SN: 12001-UP

1шт.

25

07012-10085

SEAL (K1)

SN: 12001-UP

1шт.

26

01010-81235

BOLT

SN: 12001-UP

4шт.

27

01643-31232

WASHER

SN: 12001-UP

4шт.

28

423-15-13251

COUPLING COMPLETE

SN: 12001-UP

1шт.
