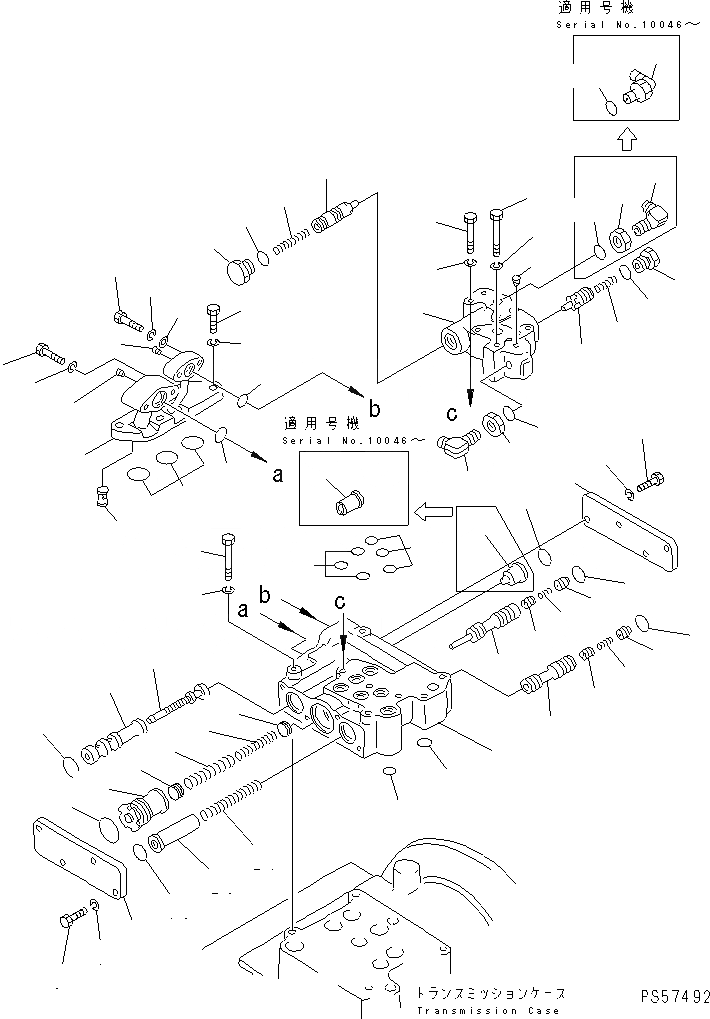

Запчасти Komatsu GD521A-1 ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№-) СИЛОВАЯ ПЕРЕДАЧА

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23A-15-00062

TRANSMISSION ASS'Y

SN: 11001-@

1шт.

|$2

0

TRANSMISSION ASS'Y

SN: 10046-11000

1шт.

|$3

0

TRANSMISSION ASS'Y

SN: 10044-10045

1шт.

|$4

0

TRANSMISSION ASS'Y

SN: 10001-10043

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2471

-1шт.

|$6

23A-15-11010

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: 10046-11000

1шт.

|$$8

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401 TO 2415 AND 2419 T0 2471.

-1шт.

|$8

23B-15-00191

VALVE ASS'Y

SN: 10046-@

1шт.

|$9

0

VALVE ASS'Y

SN: 10001-10045

1шт.

1

232-15-15410

BODY,VALVE

SN: 10001-@

1шт.

2

232-15-15590

COVER

SN: 10001-@

1шт.

3

01010-81030

BOLT

SN: 10001-@

4шт.

4

01602-21030

WASHER,SPRING

SN: 10001-@

4шт.

5

07000-73035

O-RING (K2)

SN: 10001-@

1шт.

6

232-15-15540

SLEEVE

SN: 10001-@

1шт.

7

23B-15-15522

SPOOL,QUICK RETURN

SN: 10046-@

1шт.

7

23B-15-15520

SPOOL,QUICK RETURN

SN: 10001-10045

1шт.

8

23B-15-15550

STOPPER

SN: 10046-@

1шт.

8

232-15-15550

STOPPER

SN: 10001-10045

1шт.

9

07000-73045

O-RING (K2)

SN: 10001-@

1шт.

10

232-15-15490

VALVE

SN: 10001-@

1шт.

11

232-15-15890

SHIM, 0.5MM

SN: 10001-@

4шт.

12

238-15-15890

SHIM, 0.5MM

SN: 10001-@

13шт.

13

234-15-26210

SPRING,(L=86.7)

SN: (4111)-@

1шт.

13

0

SPRING,(L=86.7)

SN: 10001-(4110)

1шт.

14

232-15-16220

SPRING,(L=71.2)

SN: 10001-@

1шт.

15

232-15-15470

VALVE,MODULATING

SN: 10001-@

1шт.

16

195-15-15130

VALVE

SN: 10001-@

2шт.

17

180-14-25560

SPRING,(L=35)

SN: 10001-@

2шт.

18

175-15-15550

VALVE

SN: 10001-@

2шт.

19

07000-73032

O-RING (K2)

SN: 10001-@

4шт.

20

232-15-15460

STOPPER

SN: 10001-@

1шт.

21

232-15-16160

SPRING,(L=115.5)

SN: 10001-@

1шт.

22

232-15-15420

VALVE,PRIORITY

SN: 10001-@

1шт.

23

232-15-15580

COVER

SN: 10001-@

1шт.

24

01010-81030

BOLT

SN: 10001-@

4шт.

25

01602-21030

WASHER,SPRING

SN: 10001-@

4шт.

26

01010-81085

BOLT

SN: 10001-@

2шт.

27

01602-21030

WASHER,SPRING

SN: 10001-@

2шт.

28

07000-72021

O-RING (K2)

SN: 10001-@

13шт.

29

07000-72014

O-RING (K2)

SN: 10001-@

3шт.

|$42

23B-15-00200

VALVE ASS'Y,LUBRICATION AND COOLER BYPASS

SN: 10001-@

1шт.

|$43

23B-15-00150

VALVE BODY ASS'Y

SN: 10001-@

1шт.

30

0

BODY,VALVE

SN: 10001-@

1шт.

31

07042-20108

PLUG

SN: 10001-@

1шт.

32

232-15-14130

VALVE,COOLER BYPASS

SN: 10001-@

1шт.

33

232-15-14160

SPRING,(L=71.4)

SN: 10001-@

1шт.

34

07002-02434

O-RING (K2)

SN: 10001-@

4шт.

35

232-15-14280

PLUG

SN: 10001-@

2шт.

36

232-15-14230

VALVE,LUBRICATION

SN: 10001-@

1шт.

37

232-15-14260

SPRING, (L= 39.4)

SN: 10001-@

1шт.

38

07239-12410

NUT

SN: 10001-10045

2шт.

39

07235-10628

ELBOW

SN: 10046-@

2шт.

39

07232-20628

ELBOW

SN: 10001-10045

2шт.

40

01011-81030

BOLT

SN: 10001-@

1шт.

41

01602-21030

WASHER,SPRING

SN: 10001-@

1шт.

42

01010-80860

BOLT

SN: 10001-@

3шт.

43

01602-20825

WASHER,SPRING

SN: 10001-@

3шт.

44

23B-15-15650

TUBE

SN: 10001-@

1шт.

45

07000-73022

O-RING (K2)

SN: 10001-@

1шт.

46

07042-20108

PLUG

SN: 10001-@

2шт.

47

01010-81055

BOLT

SN: 10001-@

2шт.

48

01602-21030

WASHER,SPRING

SN: 10001-@

2шт.

49

07000-72012

O-RING (K2)

SN: 10001-@

1шт.

50

01010-80850

BOLT

SN: 10001-@

2шт.

51

01602-20825

WASHER,SPRING

SN: 10001-@

2шт.

52

01643-30823

WASHER

SN: 10001-@

2шт.

53

01010-81240

BOLT

SN: 10001-@

4шт.

54

01602-21236

WASHER,SPRING

SN: 10001-@

4шт.

55

238-15-15630

STRAINER

SN: 10001-@

1шт.

56

07000-73035

O-RING (K2)

SN: 10001-@

3шт.
