Запчасти Komatsu GD511A-1 ТРАНСМИССИЯ (КРЫШКА УПРАВЛЯЮЩЕГО КЛАПАНА)(№77-) СИЛОВАЯ ПЕРЕДАЧА

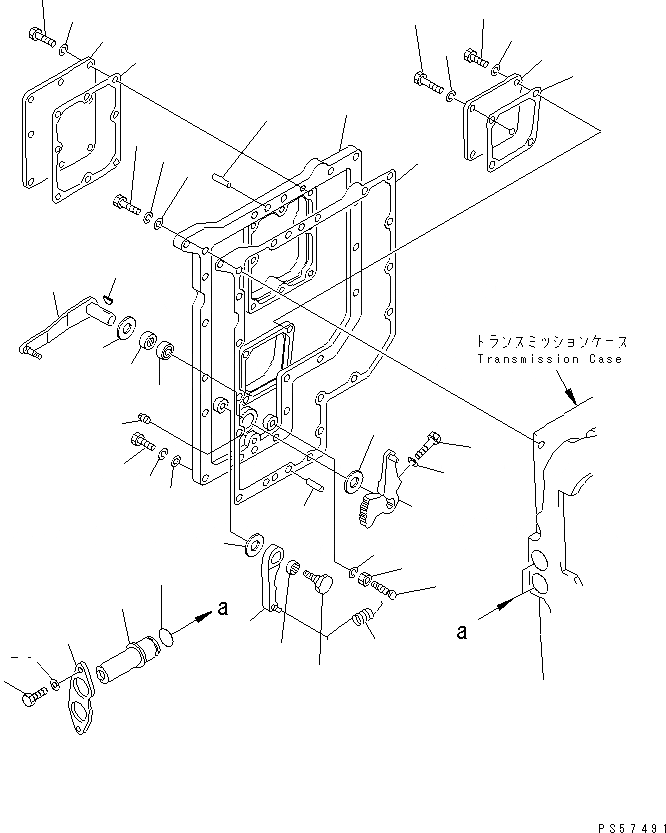

Схема запчастей Komatsu GD511A-1 - ТРАНСМИССИЯ (КРЫШКА УПРАВЛЯЮЩЕГО КЛАПАНА)(№77-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23A-15-00062

TRANSMISSION ASS'Y

SN: 10774-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2481A.

-1шт.

|$3

23A-15-11022

TRANSMISSION ASS'Y

SN: 10774-UP

1шт.

|$4

0

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: (10774-11559)

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2411A TO 2481A.

-1шт.

1

23B-15-15810

COVER

SN: 10001-UP

1шт.

2

23B-15-15952

GASKET (K1)

SN: (4199)-UP

1шт.

3

01010-81040

BOLT

SN: 10774-UP

17шт.

4

01602-21030

WASHER,SPRING

SN: 10001-UP

17шт.

5

01643-31032

WASHER

SN: 10001-UP

17шт.

6

01010-81030

BOLT

SN: 10774-UP

1шт.

7

01602-21030

WASHER,SPRING

SN: 10001-UP

1шт.

8

01643-31032

WASHER

SN: 10001-UP

1шт.

9

04020-01024

PIN,DOWEL

SN: 10001-UP

2шт.

10

07043-A0211

PLUG

SN: (4459)-UP

1шт.

10

07042-20211

PLUG

SN: 10001-(4458)

1шт.

11

232-15-15830

COVER

SN: 10001-UP

1шт.

12

232-15-15961

GASKET (K1)

SN: (3856)-UP

1шт.

13

01010-81030

BOLT

SN: 10001-UP

8шт.

14

01602-21030

WASHER,SPRING

SN: 10001-UP

8шт.

15

232-15-15840

COVER

SN: 10001-UP

1шт.

16

232-15-15971

GASKET (K1)

SN: (3856)-UP

1шт.

17

01010-81030

BOLT

SN: 10001-UP

3шт.

18

01602-21030

WASHER,SPRING

SN: 10001-UP

3шт.

19

01010-81065

BOLT

SN: 10001-UP

1шт.

20

01602-21030

WASHER,SPRING

SN: 10001-UP

1шт.

21

23B-15-11820

COUPLING

SN: 10001-UP

2шт.

22

07000-73028

O-RING (K1)

SN: 10001-UP

2шт.

23

23B-15-11810

COVER

SN: 10001-UP

1шт.

24

01010-81025

BOLT

SN: 10001-UP

2шт.

25

01643-31032

WASHER

SN: 10001-UP

2шт.

26

238-15-25750

LEVER

SN: 10001-UP

1шт.

27

04010-00300

KEY

SN: 10001-UP

1шт.

28

144-15-25570

WASHER

SN: 10001-UP

2шт.

29

144-15-29110

SEAL,OIL (K1)

SN: 10001-UP

1шт.

30

06120-02016

BEARING

SN: 10001-UP

1шт.

31

232-15-15761

LEVER

SN: 10001-UP

1шт.

32

232-15-15780

SHAFT

SN: 10001-UP

1шт.

33

06120-01612

BEARING

SN: 10001-UP

1шт.

34

232-15-15770

LEVER

SN: 10001-UP

1шт.

35

232-15-15790

WASHER

SN: 10001-UP

1шт.

36

01010-80850

BOLT

SN: 10001-UP

1шт.

37

01602-20825

WASHER,SPRING

SN: 10001-UP

1шт.

38

232-15-16270

SPRING

SN: 10001-UP

1шт.

39

125-15-11461

BOLT

SN: 10001-UP

1шт.

40

01580-11008

NUT

SN: 10001-UP

1шт.

41

01602-21030

WASHER,SPRING

SN: 10001-UP

1шт.

Выбрано товаров: 48
