Запчасти Komatsu GD511A-1 ТРАНСМИССИЯ (НИЗ./ВЫС. МУФТА И ВЫХОДНОЙ ВАЛ)(№77-) СИЛОВАЯ ПЕРЕДАЧА

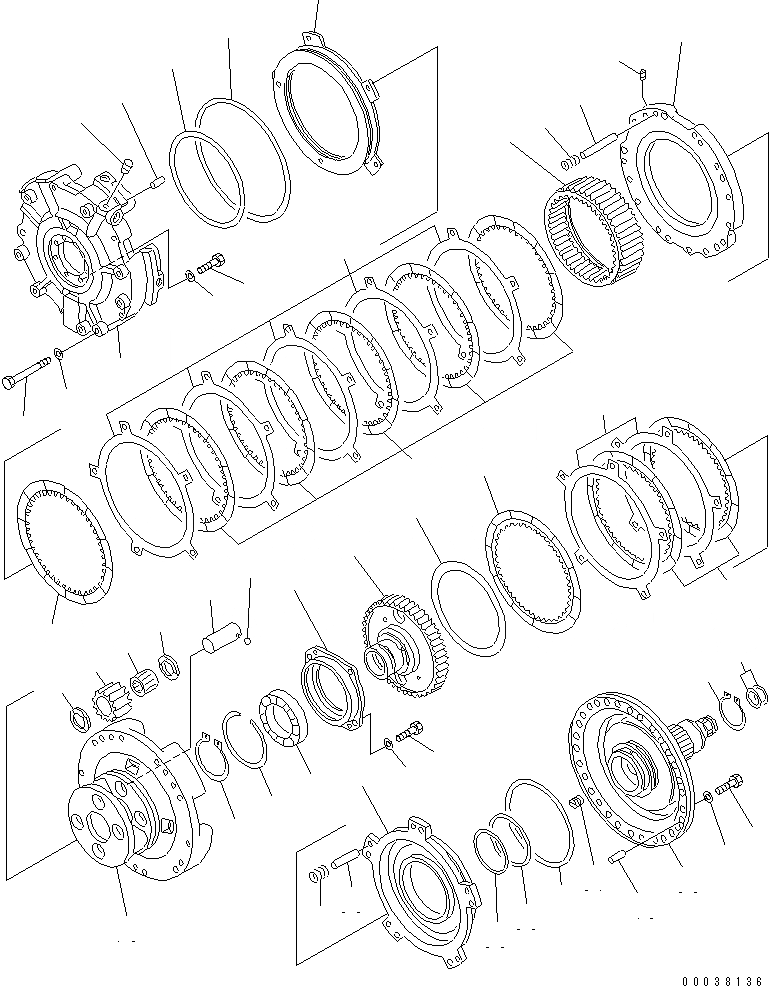

Схема запчастей Komatsu GD511A-1 - ТРАНСМИССИЯ (НИЗ./ВЫС. МУФТА И ВЫХОДНОЙ ВАЛ)(№77-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23A-15-00062

TRANSMISSION ASS'Y

SN: 10774-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2481A.

-1шт.

|$3

23A-15-11022

TRANSMISSION ASS'Y

SN: 10774-UP

1шт.

|$4

0

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: (10774-11559)

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2411A TO 2481A.

-1шт.

1

23A-15-11130

HOUSING

SN: 10001-UP

1шт.

2

07043-70211

PLUG

SN: 10001-UP

1шт.

3

23A-15-12770

PISTON

SN: 10001-UP

1шт.

4

154-15-22831

RING,SEAL (K1)

SN: 10001-UP

1шт.

5

23A-15-19210

RING,SEAL (K1)

SN: 10001-UP

1шт.

6

23S-15-12740

DISC

SN: 10001-UP

6шт.

7

23A-15-11190

DISC

SN: (105790)-UP

3шт.

7

23S-15-12740

DISC

SN: 10774-(105789)

3шт.

8

238-15-12810

PLATE

SN: 10001-UP

7шт.

9

23A-15-12660

GEAR,RING

SN: 10001-UP

1шт.

10

23A-15-11120

PLATE

SN: 10001-UP

1шт.

11

113-15-25490

PLUG

SN: 10001-UP

1шт.

12

04020-01228

PIN,DOWEL

SN: 10001-UP

2шт.

13

238-15-11271

PIN,(D=12, L=80)

SN: 10001-UP

5шт.

14

145-14-12790

SPRING, (L= 59.0)

SN: 10001-UP

5шт.

15

01011-81220

BOLT

SN: 10001-UP

8шт.

16

103-15-11220

WASHER

SN: 10001-UP

8шт.

17

01010-81025

BOLT

SN: 10001-UP

7шт.

18

01643-51032

WASHER

SN: 10001-UP

7шт.

19

23A-15-12340

CARRIER

SN: 10001-UP

1шт.

20

23B-15-12560

SHAFT

SN: 10001-UP

4шт.

21

04260-00635

BALL

SN: 10001-UP

4шт.

22

41E-15-19310

BEARING

SN: (3325)-UP

4шт.

23

23A-15-12451

GEAR

SN: 10001-UP

4шт.

24

09233-13220

WASHER,THRUST

SN: (3294)-UP

8шт.

25

23A-15-12350

CAGE

SN: 10001-UP

1шт.

26

23A-15-12281

HUB

SN: 10001-UP

1шт.

26

0

HUB

SN: (10001-11559)

1шт.

27

23A-15-19510

RING,SEAL

SN: 10001-UP

1шт.

28

06000-06015

BEARING

SN: 10001-UP

1шт.

29

04064-07525

RING,SNAP

SN: 10001-UP

1шт.

30

04071-00115

RING,SNAP

SN: 10001-UP

1шт.

31

01010-81035

BOLT

SN: 10001-UP

4шт.

32

01643-51032

WASHER

SN: 10001-UP

4шт.

33

23B-15-12741

PISTON

SN: (3318)-UP

1шт.

33

0

PISTON

SN: ((3318)-00011559)

1шт.

34

723-50-55230

SPRING

SN: (105790)-UP

5шт.

34

23A-15-12960

SPRING,(L=41)

SN: 10001-(105789)

5шт.

35

124-15-41280

PIN,(D=12, L=57)

SN: 10001-UP

10шт.

|$45

23B-15-00170

SHAFT ASS'Y

SN: 10001-UP

1шт.

36

0

SHAFT

SN: 10001-UP

1шт.

37

23A-15-11390

PLUG

SN: 10001-UP

1шт.

38

07018-00954

RING,SEAL

SN: 10001-UP

1шт.

39

23B-15-19210

RING,SEAL (K1)

SN: 10001-UP

1шт.

40

234-15-29210

RING,SEAL (K1)

SN: 10001-UP

1шт.

41

07018-20352

RING,SEAL

SN: 10001-UP

2шт.

42

04064-06525

RING,SNAP

SN: 10001-UP

1шт.

43

04020-01228

PIN,DOWEL

SN: 10001-UP

2шт.

44

01010-81255

BOLT

SN: 10001-UP

18шт.

45

01643-31232

WASHER

SN: 10001-UP

18шт.

Выбрано товаров: 56
