Запчасти Komatsu GD511A-1 ТРАНСМИССИЯ (ВХОДН. ВАЛ И РЕВЕРС МУФТА)(№77-) СИЛОВАЯ ПЕРЕДАЧА

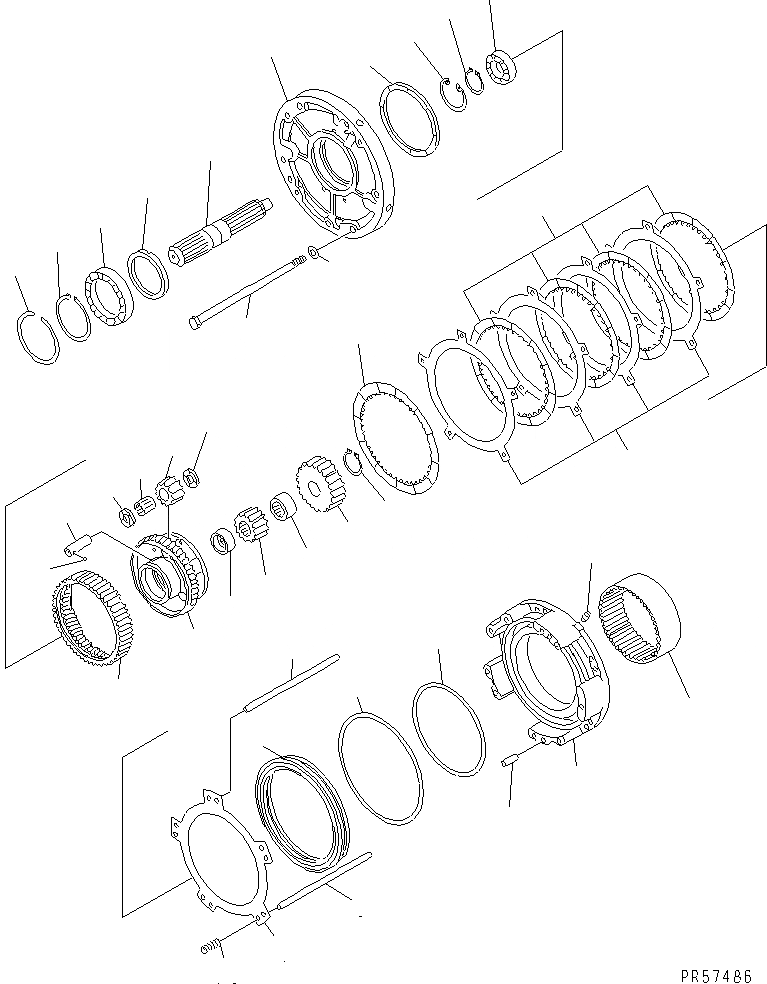

Схема запчастей Komatsu GD511A-1 - ТРАНСМИССИЯ (ВХОДН. ВАЛ И РЕВЕРС МУФТА)(№77-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23A-15-00062

TRANSMISSION ASS'Y

SN: 10774-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2481A.

-1шт.

|$3

23A-15-11022

TRANSMISSION ASS'Y

SN: 10774-UP

1шт.

|$4

0

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: (10774-11559)

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2411A TO 2481A.

-1шт.

1

23A-15-11173

HOUSING

SN: 10041-UP

1шт.

2

113-15-25490

PLUG

SN: 10001-UP

1шт.

3

23B-15-12762

PISTON

SN: 10041-UP

1шт.

4

238-15-12760

PLATE

SN: 10041-UP

1шт.

5

154-15-22831

RING,SEAL (K1)

SN: 10001-UP

1шт.

6

23B-15-19220

SEAL,RING (K1)

SN: 10041-UP

1шт.

7

23S-15-12720

DISC

SN: 10041-UP

5шт.

8

238-15-12810

PLATE

SN: 10041-UP

4шт.

9

22W-15-21280

PIN,(D=10, L=270)

SN: 10001-UP

5шт.

10

23B-15-12930

SPRING,(L=40.1)

SN: 10041-UP

5шт.

11

22W-15-21270

PIN,(D=12, L=270)

SN: 10001-UP

5шт.

12

23B-15-12611

GEAR,RING

SN: 10041-UP

1шт.

13

22W-15-22620

GEAR,RING

SN: 10001-UP

1шт.

14

23A-15-12310

CARRIER

SN: 10001-UP

1шт.

15

22W-15-22510

SHAFT

SN: 10001-UP

3шт.

16

423-15-19421

BEARING

SN: (4199)-UP

3шт.

17

23A-15-12410

GEAR

SN: (4283)-UP

3шт.

18

22W-15-22570

WASHER,THRUST

SN: 10001-UP

6шт.

19

04260-00635

BALL

SN: 10001-UP

3шт.

20

23A-15-12110

SHAFT,INPUT

SN: 10001-UP

1шт.

21

23A-15-12221

GEAR

SN: 10001-UP

1шт.

22

22W-15-22212

GEAR

SN: 10001-UP

1шт.

23

04064-04518

RING,SNAP

SN: 10001-UP

2шт.

24

23A-15-12150

SPACER

SN: 10001-UP

1шт.

25

423-15-12140

SPACER

SN: 10001-UP

1шт.

26

06000-06009

BEARING

SN: 10001-UP

1шт.

27

04065-07525

RING,SNAP

SN: 10001-UP

1шт.

28

23A-15-11181

HOUSING

SN: 10001-UP

1шт.

29

04020-01228

PIN,DOWEL

SN: 10001-UP

4шт.

30

23S-15-21220

RING,SEAL

SN: 10001-UP

1шт.

31

423-15-12810

SPACER

SN: 10001-UP

1шт.

32

06000-06918

BEARING

SN: 10001-UP

1шт.

33

04064-09030

RING,SNAP

SN: 10001-UP

1шт.

34

04071-00125

RING,SNAP

SN: 10001-UP

1шт.

35

23A-15-11240

BOLT

SN: 10001-UP

8шт.

36

103-15-11220

WASHER

SN: 10001-UP

8шт.
