Запчасти Komatsu GD505A-3A КРЫШКА АККУМУЛЯТОРА И НИЖН. БОКОВ. КРЫШКА РАМА И ЧАСТИ КОРПУСА

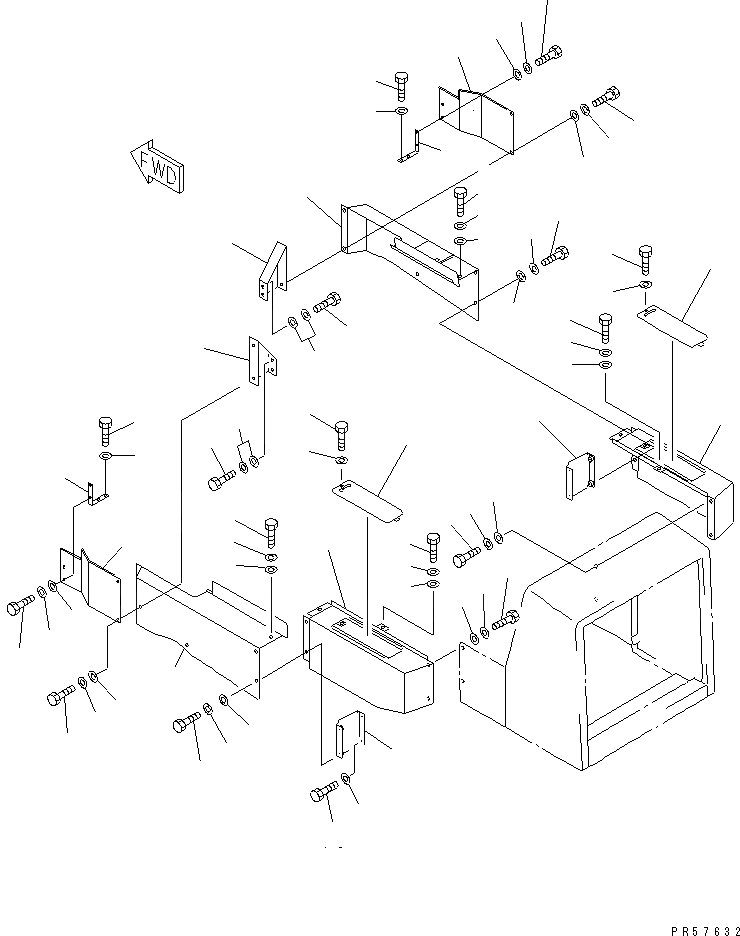

Схема запчастей Komatsu GD505A-3A - КРЫШКА АККУМУЛЯТОРА И НИЖН. БОКОВ. КРЫШКА РАМА И ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
25
25
26
26
27
27

Артикул

Название

Примечание

Количество

1

23A-54-17520

COVER,BATTERY¤ L.H.

SN: 2001-UP

1шт.

2

23A-54-17530

COVER,BATTERY¤ R.H.

SN: 2001-UP

1шт.

3

23A-54-15271

COVER

SN: 2001-UP

2шт.

4

01010-80812

BOLT

SN: 2001-UP

2шт.

5

01641-20812

WASHER

SN: 2001-UP

2шт.

6

01010-81025

BOLT

SN: 2001-UP

4шт.

7

01643-31032

WASHER

SN: 2001-UP

4шт.

8

234-54-13252

WASHER

SN: 2001-UP

4шт.

9

23B-54-11250

BRACKET

SN: 2001-UP

2шт.

10

01010-81035

BOLT

SN: 2001-UP

4шт.

11

01643-31032

WASHER

SN: 2001-UP

4шт.

12

23A-54-17550

COVER,L.H.

SN: 2001-UP

1шт.

13

23A-54-17561

COVER,R.H.

SN: 2001-UP

1шт.

14

01010-81025

BOLT

SN: 2001-UP

8шт.

15

01643-31032

WASHER

SN: 2001-UP

8шт.

16

234-54-13252

WASHER

SN: 2001-UP

8шт.

17

23A-54-26142

COVER,L.H.

SN: 2001-UP

1шт.

18

23A-54-26152

COVER,R.H.

SN: 2001-UP

1шт.

19

01010-81025

BOLT

SN: 2001-UP

8шт.

20

01643-31032

WASHER

SN: 2001-UP

8шт.

21

234-54-13252

WASHER

SN: 2001-UP

8шт.

22

23A-54-17370

BRACKET

SN: 2001-UP

2шт.

23

01010-81025

BOLT

SN: 2001-UP

4шт.

24

01643-31032

WASHER

SN: 2001-UP

8шт.

25

23B-54-16490

BRACKET

SN: 2001-UP

2шт.

26

01010-81016

BOLT

SN: 2001-UP

4шт.

27

01643-31032

WASHER

SN: 2001-UP

4шт.

Выбрано товаров: 27
