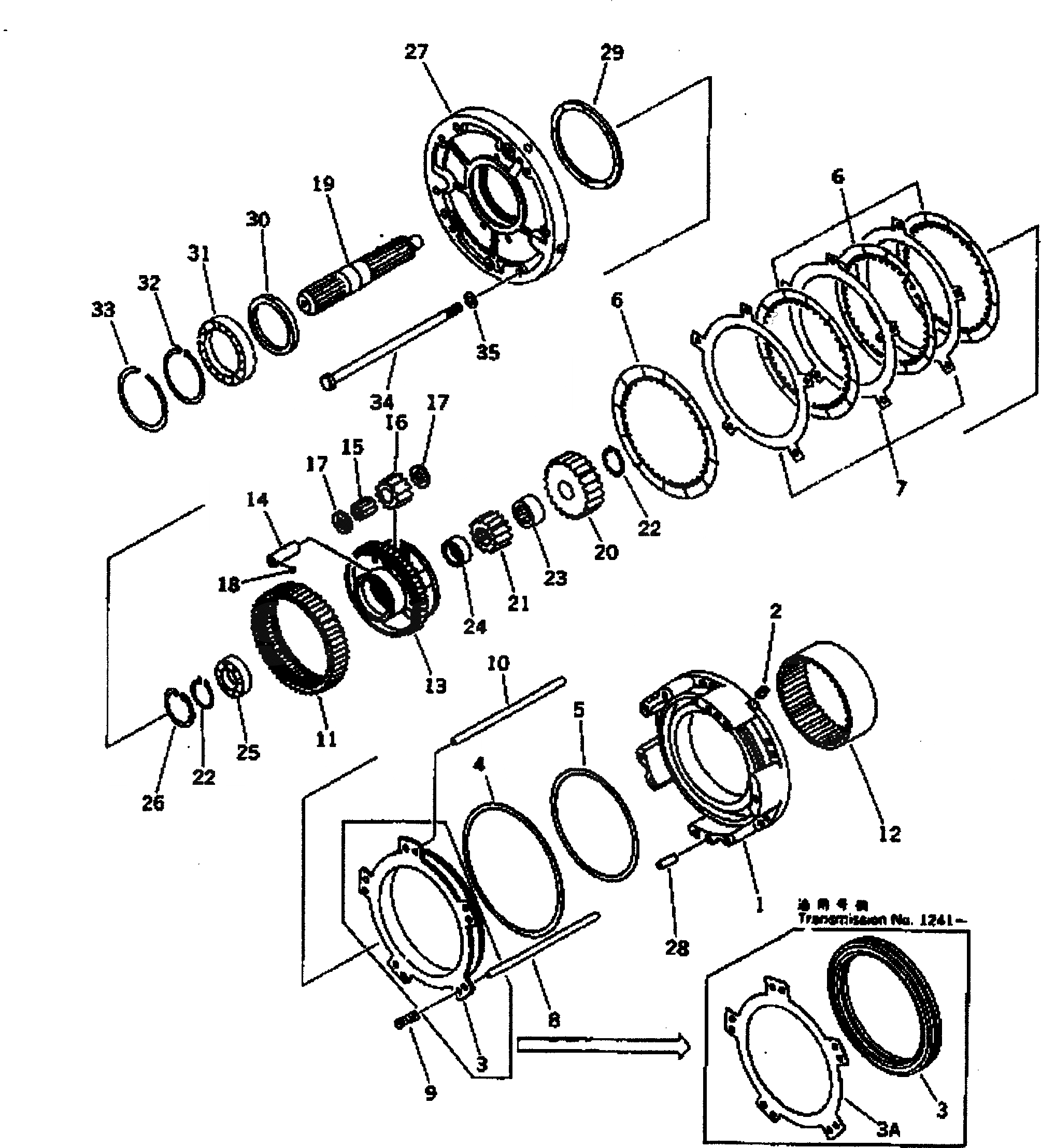

Запчасти Komatsu GD505A-3 ТРАНСМИССИЯ (ВХОДН. ВАЛ И РЕВЕРС МУФТА) СИЛОВАЯ ПЕРЕДАЧА

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

23A-15-00061

TRANSMISSION ASS'Y

SN: (3291)-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: (1241)-(3290)

1шт.

|1

0

TRANSMISSION ASS'Y

SN: (1232)-(1240)

1шт.

|1

23A-15-00081

TRANSMISSION ASS'Y

SN: (1128)-(1231)

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 1001-(1127)

1шт.

|$$7

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2471

-1шт.

1

23A-15-11173

HOUSING

SN: (1241)-UP

1шт.

|1

23A-15-11172

HOUSING

SN: 1001-(1240)

1шт.

2

113-15-25490

PLUG

SN: 1001-UP

1шт.

3

23B-15-12762

PISTON

SN: (1241)-UP

1шт.

|3

23B-15-12761

PISTON

SN: 1001-(1240)

1шт.

3A

238-15-12760

PLATE

SN: (1241)-UP

1шт.

4

154-15-22831

RING,SEAL (K1)

SN: 1001-UP

1шт.

5

23B-15-19220

SEAL,RING (K1)

SN: (1241)-UP

1шт.

|5

103-15-12811

RING,SEAL (K1)

SN: 1001-(1240)

1шт.

6

23S-15-12720

DISC

SN: (1241)-UP

5шт.

|6

23S-15-12740

DISC

SN: 1001-(1240)

4шт.

7

238-15-12810

PLATE

SN: (1241)-UP

4шт.

|7

238-15-12810

PLATE

SN: 1001-(1240)

3шт.

8

22W-15-21280

PIN,(D=10¤ L=270)

SN: 1001-UP

5шт.

9

23B-15-12930

SPRING,(L=40.1)

SN: (1241)-UP

5шт.

|9

23A-15-12911

SPRING,(L=38)

SN: 1001-(1240)

5шт.

10

22W-15-21270

PIN,(D=12¤ L=270)

SN: 1001-UP

5шт.

11

23B-15-12611

GEAR,RING

SN: (1241)-UP

1шт.

|11

23A-15-12611

GEAR,RING

SN: 1001-(1240)

1шт.

12

22W-15-22620

GEAR,RING

SN: 1001-UP

1шт.

13

23A-15-12310

CARRIER

SN: 1001-UP

1шт.

14

22W-15-22510

SHAFT

SN: 1001-UP

3шт.

15

423-15-19420

BEARING

SN: 1001-UP

3шт.

16

22W-15-22411

GEAR

SN: (1128)-UP

3шт.

|16

0

GEAR

SN: 1001-(1127)

3шт.

17

22W-15-22570

WASHER,THRUST

SN: 1001-UP

6шт.

18

04260-00635

BALL

SN: 1001-UP

3шт.

19

23A-15-12110

SHAFT,INPUT

SN: 1001-UP

1шт.

20

23A-15-12221

GEAR

SN: (1128)-UP

1шт.

|20

0

GEAR

SN: 1001-(1127)

1шт.

21

22W-15-22212

GEAR

SN: (1128)-UP

1шт.

|21

0

GEAR

SN: 1001-(1127)

1шт.

22

04064-04518

RING,SNAP

SN: 1001-UP

2шт.

23

23A-15-12150

SPACER

SN: 1001-UP

1шт.

24

423-15-12140

SPACER

SN: 1001-UP

1шт.

25

06000-06009

BEARING

SN: 1001-UP

1шт.

26

04065-07525

RING,SNAP

SN: 1001-UP

1шт.

27

23A-15-11181

HOUSING

SN: 1001-UP

1шт.

28

04020-01228

PIN,DOWEL

SN: 1001-UP

4шт.

29

23S-15-21220

RING,SEAL

SN: 1001-UP

1шт.

30

423-15-12810

SPACER

SN: 1001-UP

1шт.

31

06000-06918

BEARING

SN: 1001-UP

1шт.

32

04064-09030

RING,SNAP

SN: 1001-UP

1шт.

33

04071-00125

RING,SNAP

SN: 1001-UP

1шт.

34

23A-15-11240

BOLT

SN: 1001-UP

8шт.

35

103-15-11220

WASHER

SN: 1001-UP

8шт.
