Запчасти Komatsu GD505A-3 ОБОГРЕВАТЕЛЬ. (/) (ВОДН. ГИДРОЛИНИЯ)(№-7) РАМА И ЧАСТИ КОРПУСА

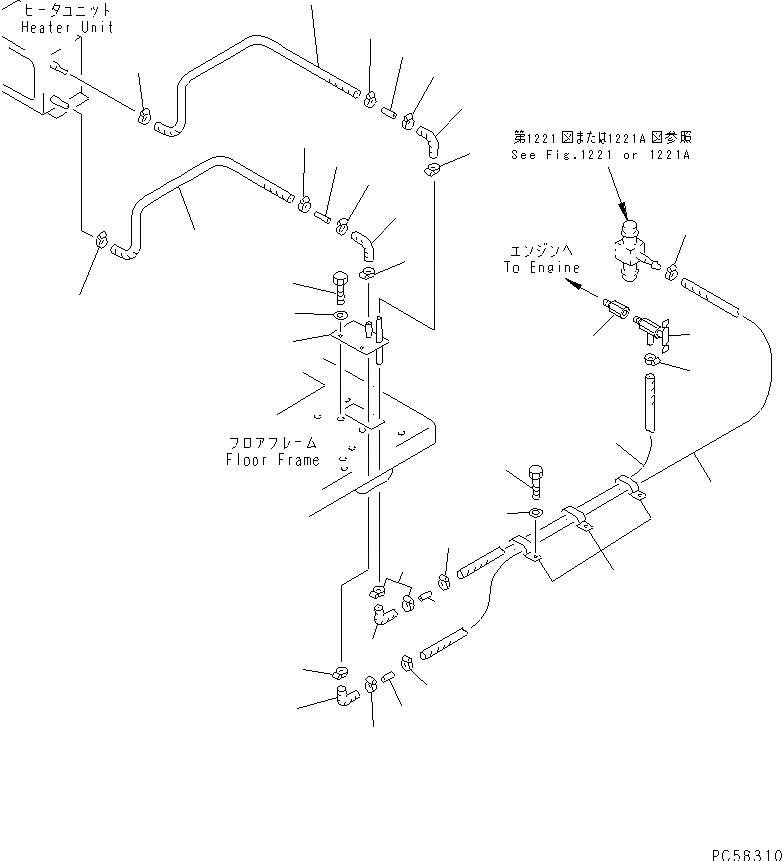

Схема запчастей Komatsu GD505A-3 - ОБОГРЕВАТЕЛЬ. (/) (ВОДН. ГИДРОЛИНИЯ)(№-7) РАМА И ЧАСТИ КОРПУСА
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
7
8
9
9
10
10
10
11
11
12
13
14
14
14
14
15
16
17
18
19

Артикул

Название

Примечание

Количество

1

09483-00505

HOSE

SN: 1501-1700

2шт.

2

07281-00289

CLAMP

SN: 1501-1700

4шт.

3

09484-00560

CONNECTOR

SN: 1501-@

2шт.

4

09483-20550

HOSE

SN: 1501-@

2шт.

5

07281-00289

CLAMP

SN: 1501-1700

4шт.

6

23B-807-1250

JOINT

SN: 1501-1700

1шт.

7

01010-51225

BOLT

SN: 1501-@

2шт.

8

01643-31232

WASHER

SN: 1501-@

2шт.

9

09483-20550

HOSE

SN: 1501-1700

2шт.

10

07281-00289

CLAMP

SN: 1501-1700

4шт.

11

09484-00560

CONNECTOR

SN: 1501-1700

2шт.

12

09483-00525

HOSE

SN: 1501-1700

1шт.

13

09483-00521

HOSE

SN: 1501-1700

1шт.

14

07281-00289

CLAMP

SN: 1501-1700

4шт.

15

09482-10000

VALVE

SN: 1501-@

1шт.

16

232-807-1632

NIPPLE

SN: 1501-@

1шт.

17

232-817-1140

CLIP

SN: 1501-1700

3шт.

18

01010-51016

BOLT

SN: 1501-1700

3шт.

19

01643-31032

WASHER

SN: 1501-1700

3шт.

Выбрано товаров: 19
