Запчасти Komatsu GD505A-3 CANVAS НАВЕС (FOLDING ТИП)(№7-) РАМА И ЧАСТИ КОРПУСА

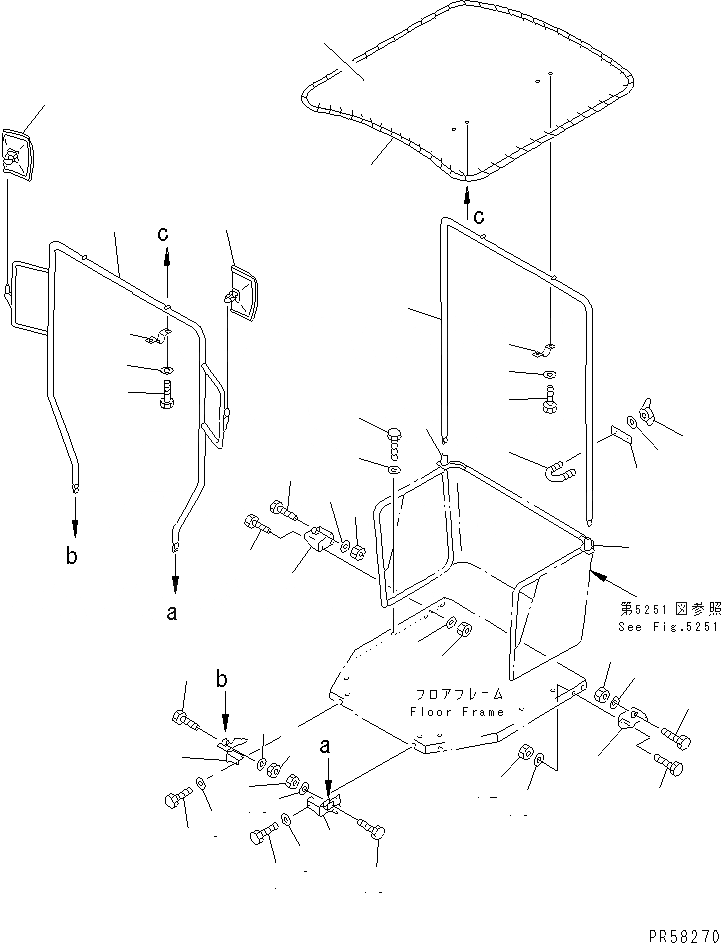

Схема запчастей Komatsu GD505A-3 - CANVAS НАВЕС (FOLDING ТИП)(№7-) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
16
16
16
16
17
17
17
17
18
18
18
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29

Артикул

Название

Примечание

Количество

1

23A-956-1140

BRACKET (WELDED)

SN: 1501-UP

1шт.

2

23A-956-1130

BRACKET (WELDED)

SN: 1501-UP

1шт.

3

01010-51260

BOLT

SN: 1501-UP

4шт.

4

01643-31232

WASHER

SN: 1501-UP

4шт.

5

23A-956-1160

BRACKET

SN: 1501-UP

1шт.

6

23A-956-1170

BRACKET

SN: 1501-UP

1шт.

7

01010-51030

BOLT

SN: 1501-UP

8шт.

8

01643-31032

WASHER

SN: 1501-UP

8шт.

9

263-78-14360

BRACKET

SN: 1501-UP

1шт.

10

263-78-14350

BRACKET

SN: 1501-UP

1шт.

11

01010-51230

BOLT

SN: 1501-UP

4шт.

12

01580-11210

NUT

SN: 1501-UP

4шт.

13

01643-31232

WASHER

SN: 1501-UP

4шт.

14

23D-956-1311

COLUMN

SN: 1701-UP

1шт.

15

23A-956-1120

COLUMN

SN: 1501-UP

1шт.

16

01010-51865

BOLT

SN: 1501-UP

4шт.

17

01598-01820

NUT

SN: 1501-UP

4шт.

18

01643-31845

WASHER

SN: 1501-UP

4шт.

19

263-78-14380

PLATE

SN: 1501-UP

2шт.

20

263-78-14370

CLIP

SN: 1501-UP

2шт.

21

01541-21050

NUT

SN: 1501-UP

4шт.

22

01643-31032

WASHER

SN: 1501-UP

4шт.

23

08174-33023

MIRROR

SN: 1501-UP

2шт.

24

232-55-13113

ROOF

SN: .-UP

1шт.

25

23B-956-1180

CLIP

SN: 1701-UP

2шт.

26

01010-51430

BOLT

SN: 1501-UP

8шт.

27

01643-31445

WASHER

SN: 1501-UP

8шт.

28

23D-956-1180

SHEET

SN: .-UP

1шт.

29

23B-956-1190

CLIP

SN: 1701-UP

2шт.

Выбрано товаров: 29
