Запчасти Komatsu GD505A-3 КАБИНА (7/9) (ПЕРЕДН. ДВОРНИКИ)(№-7) РАМА И ЧАСТИ КОРПУСА

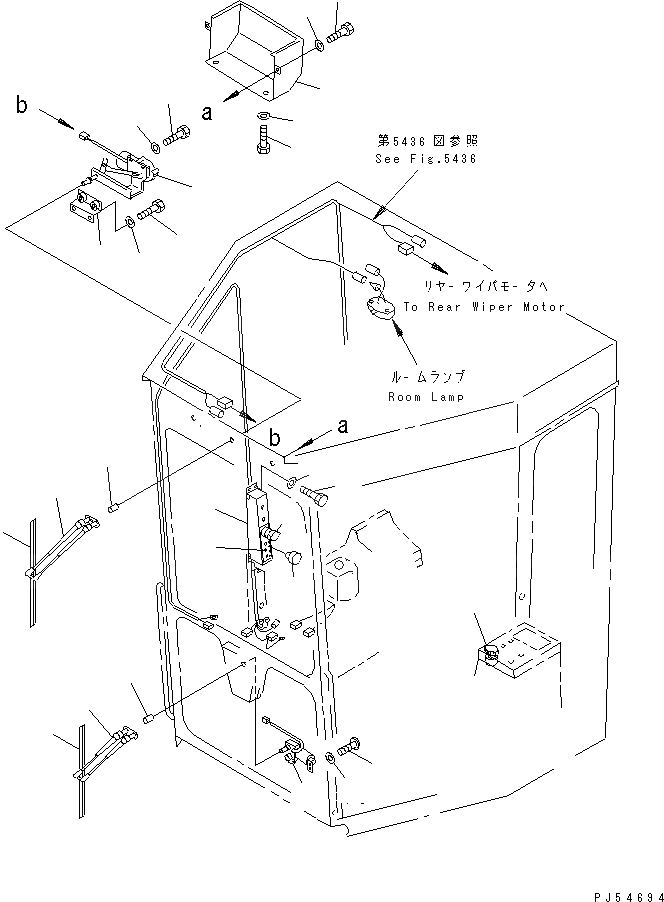

Схема запчастей Komatsu GD505A-3 - КАБИНА (7/9) (ПЕРЕДН. ДВОРНИКИ)(№-7) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
13

Артикул

Название

Примечание

Количество

|1

23D-950-1001

STEEL CAB ASS'Y

SN: 1501-1700

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5431 TO 5439.

-1шт.

1

23D-950-1760

BOX

SN: 1501-1700

1шт.

2

205-06-71690

SWITCH ASS'Y,WIPER

SN: 1501-@

1шт.

3

130-911-1640

PLUG

SN: 1501-@

4шт.

4

232-53-61720

PLATE¤ OPERATING

SN: 1501-@

1шт.

5

01010-50612

BOLT

SN: 1501-1700

4шт.

6

01643-30623

WASHER

SN: 1501-1700

4шт.

7

234-950-1320

MOTOR,WIPER

SN: 1501-@

1шт.

8

23D-950-1290

BRACKET

SN: 1501-1700

1шт.

9

01010-50616

BOLT

SN: 1501-1700

4шт.

10

01643-30623

WASHER

SN: 1501-1700

4шт.

11

23D-950-1270

TUBE

SN: 1501-1700

1шт.

12

234-950-1330

ARM,WIPER

SN: 1501-@

1шт.

13

23S-06-14930

BLADE,WIPER

SN: 1501-@

1шт.

14

23D-950-1260

COVER

SN: 1501-1700

1шт.

15

01010-50814

BOLT

SN: 1501-1700

4шт.

16

01643-30823

WASHER

SN: 1501-1700

4шт.

17

08180-12411

WIPER MOTOR ASS'Y,WIPER

SN: 1501-1700

1шт.

18

01220-40512

SCREW

SN: 1501-1700

2шт.

19

01641-20508

WASHER

SN: 1501-1700

2шт.

20

23D-950-1280

TUBE

SN: 1501-1700

1шт.

21

23D-950-1860

ARM,WIPER

SN: 1501-@

1шт.

22

20S-06-13430

BLADE,WIPER

SN: 1501-@

1шт.

23

205-06-71690

SWITCH ASS'Y,WIPER

SN: 1501-1700

1шт.

|$$26

FOR SNOW REMOVING

-1шт.

13

234-950-1340

BLADE,WIPER

SN: 1501-@

1шт.

Выбрано товаров: 27
