КАБИНА ОПЕРАТОРА (/) (ПАНЕЛЬ УПРАВЛЕНИЯ КОРПУС)(№-)

Запчасти Komatsu GD505A-3 КАБИНА ОПЕРАТОРА (/) (ПАНЕЛЬ УПРАВЛЕНИЯ КОРПУС)(№-) РАМА И ЧАСТИ КОРПУСА

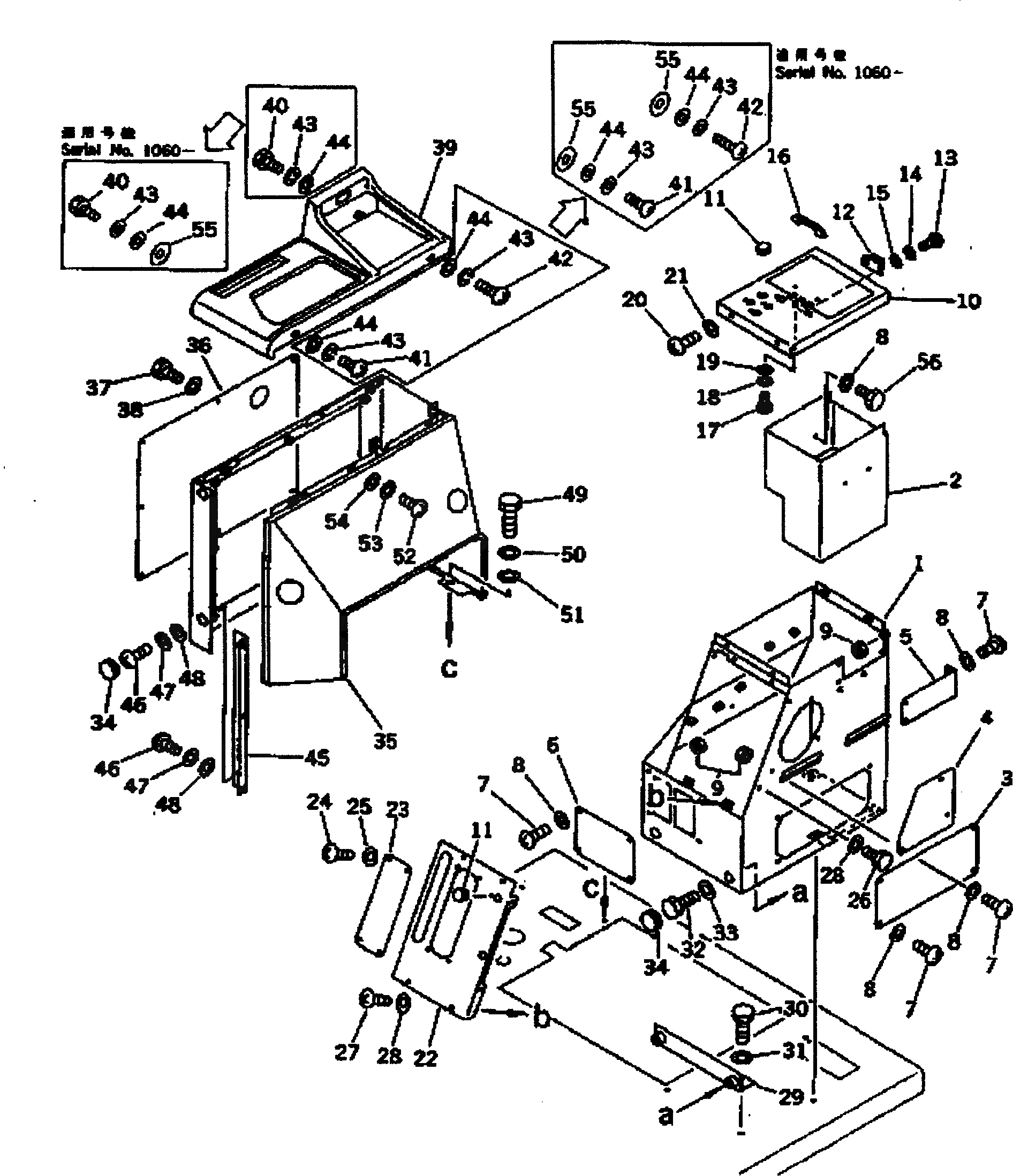

Схема запчастей Komatsu GD505A-3 - КАБИНА ОПЕРАТОРА (/) (ПАНЕЛЬ УПРАВЛЕНИЯ КОРПУС)(№-) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

23B-54-12310

BOX

SN: 1001-1500

1шт.

2

23B-54-12370

BOX

SN: 1001-@

1шт.

3

23B-54-12390

PLATE

SN: 1001-@

1шт.

4

23B-54-12380

PLATE

SN: 1001-1500

1шт.

5

23B-54-12410

PLATE

SN: 1001-1500

1шт.

6

23B-54-12340

PLATE

SN: 1001-@

1шт.

7

01220-40612

SCREW

SN: 1001-1500

15шт.

8

01643-30623

WASHER

SN: 1001-1500

19шт.

9

01580-10605

NUT

SN: 1001-1500

11шт.

10

23B-54-12330

COVER

SN: 1001-@

1шт.

11

09415-00706

CAP

SN: 1001-1500

7шт.

12

09452-14503

CATCHER

SN: 1001-@

1шт.

13

01220-40308

SCREW

SN: 1001-@

2шт.

14

01601-20307

WASHER,SPRING

SN: 1001-@

2шт.

15

01641-20305

WASHER

SN: 1001-@

2шт.

16

235-54-11390

HANDLE

SN: 1001-@

1шт.

17

01220-40408

SCREW

SN: 1001-@

2шт.

18

01601-20410

WASHER,SPRING

SN: 1001-@

2шт.

19

01641-20405

WASHER

SN: 1001-@

2шт.

20

01220-40612

SCREW

SN: 1001-@

4шт.

21

01643-30623

WASHER

SN: 1001-@

4шт.

22

23B-54-12320

COVER

SN: 1001-1500

1шт.

23

23B-54-12350

PLATE

SN: 1001-@

1шт.

24

01220-40812

SCREW

SN: 1001-@

4шт.

25

01643-30823

WASHER

SN: 1001-@

4шт.

26

01010-50612

BOLT

SN: 1001-@

2шт.

27

01220-40612

SCREW

SN: 1001-@

5шт.

28

01643-30623

WASHER

SN: 1001-@

7шт.

29

23B-54-12360

BRACKET

SN: 1001-@

1шт.

30

01010-51220

BOLT

SN: 1001-@

4шт.

31

01643-31232

WASHER

SN: 1001-@

4шт.

32

01010-51020

BOLT

SN: 1001-@

2шт.

33

01643-31032

WASHER

SN: 1001-@

2шт.

34

09415-02512

CAP

SN: 1001-@

4шт.

35

23B-54-12211

BOX

SN: 1036-1500

1шт.

|35

23B-54-12210

BOX

SN: 1001-1035

1шт.

36

23B-54-12240

COVER

SN: 1001-@

1шт.

|36

23B-806-2110

COVER,(WITH REVOTACHO GRAPH)

SN: 1001-@

1шт.

37

01010-50625

BOLT

SN: 1001-@

8шт.

38

01643-30623

WASHER

SN: 1001-@

8шт.

39

23B-54-12221

COVER,CONSOLE

SN: 1034-@

1шт.

|39

23B-54-12220

COVER,CONSOLE

SN: 1001-1033

1шт.

40

01010-50630

BOLT

SN: 1020-@

2шт.

|40

01010-50625

BOLT

SN: 1001-1019

2шт.

41

01220-40620

SCREW

SN: 1020-@

1шт.

|41

01220-40616

SCREW

SN: 1001-1019

1шт.

42

01220-40630

SCREW

SN: 1001-@

1шт.

43

01642-20608

WASHER

SN: 1060-@

4шт.

|43

01602-20619

WASHER,SPRING

SN: 1001-1059

4шт.

44

01643-30823

WASHER

SN: 1060-@

4шт.

|44

01643-30623

WASHER

SN: 1001-1059

4шт.

45

23B-54-12230

PLATE

SN: 1001-@

1шт.

46

01220-40620

SCREW

SN: 1001-@

5шт.

47

01643-30623

WASHER

SN: 1001-1500

5шт.

48

01643-30623

WASHER

SN: 1001-@

5шт.

49

01010-51225

BOLT

SN: 1001-@

4шт.

50

01643-31232

WASHER

SN: 1001-1500

4шт.

51

01643-31232

WASHER

SN: 1001-@

4шт.

52

01220-40620

SCREW

SN: 1001-@

6шт.

53

01643-30623

WASHER

SN: 1001-1500

6шт.

54

01643-30623

WASHER

SN: 1001-@

6шт.

55

23D-54-21310

SEAT

SN: 1060-@

4шт.

56

01010-50612

BOLT

SN: 1001-@

4шт.
