Запчасти Komatsu GD505A-3 ЗАЩИТА РАДИАТОРА AND КАПОТ (С FOLDING ТИП НАВЕС)(№7-) РАМА И ЧАСТИ КОРПУСА

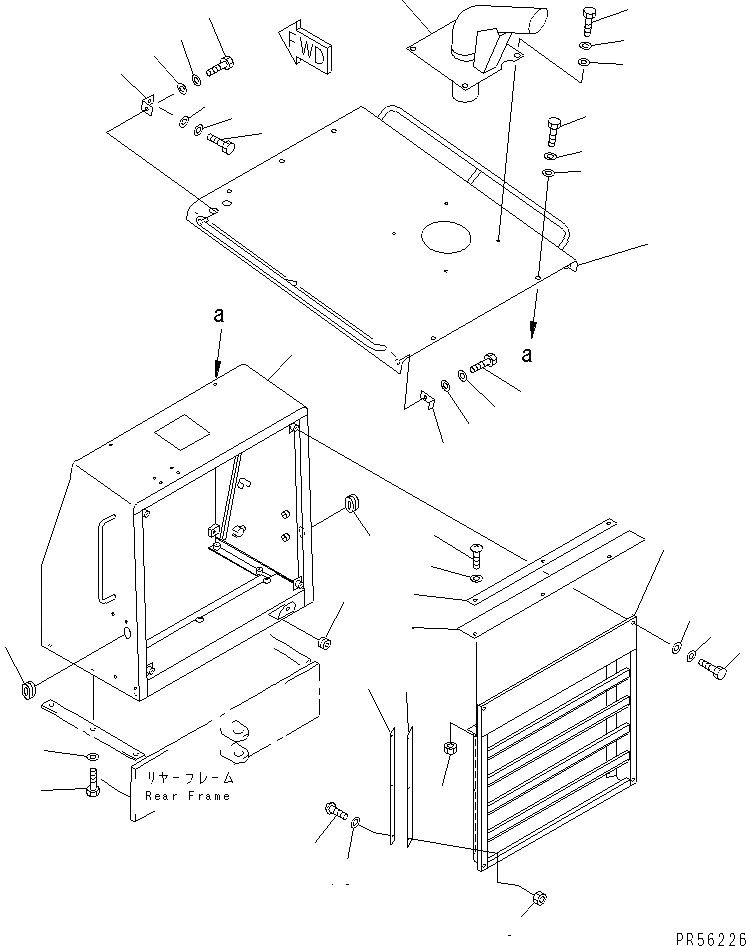

Схема запчастей Komatsu GD505A-3 - ЗАЩИТА РАДИАТОРА AND КАПОТ (С FOLDING ТИП НАВЕС)(№7-) РАМА И ЧАСТИ КОРПУСА
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32

Артикул

Название

Примечание

Количество

1

23A-54-24311

GRILLE

SN: 1701-UP

1шт.

2

08037-03614

GROMMET

SN: 1501-UP

2шт.

3

08037-01008

GROMMET

SN: 1502-UP

1шт.

4

23B-54-16510

PLATE,BAFFLE

SN: 1501-UP

1шт.

5

23B-54-15890

PLATE

SN: 1501-UP

1шт.

6

23A-54-24320

PLATE,BAFFLE

SN: 1501-UP

2шт.

7

23A-54-17540

PLATE

SN: 1501-UP

2шт.

8

01220-40620

SCREW

SN: 1501-UP

9шт.

9

01580-10605

NUT

SN: 1501-UP

9шт.

10

01643-30623

WASHER

SN: 1501-UP

9шт.

11

23A-54-17121

COVER

SN: 1701-UP

1шт.

12

01010-81025

BOLT

SN: 1701-UP

4шт.

13

01643-31032

WASHER

SN: 1501-UP

4шт.

14

234-54-13252

WASHER

SN: 1501-UP

4шт.

15

01010-81025

BOLT

SN: 1701-UP

6шт.

16

01643-31032

WASHER

SN: 1501-UP

6шт.

17

23A-54-22111

HOOD

SN: 1701-UP

1шт.

18

23A-956-1110

PIPE,EXHAUST

SN: 1501-UP

1шт.

19

01010-81025

BOLT

SN: 1701-UP

4шт.

20

01643-31032

WASHER

SN: 1501-UP

4шт.

21

232-43-58360

WASHER

SN: 1501-UP

4шт.

22

23B-54-15590

PLATE

SN: 1501-UP

2шт.

23

01010-81020

BOLT

SN: 1701-UP

2шт.

24

01643-31032

WASHER

SN: 1501-UP

2шт.

25

234-54-13252

WASHER

SN: 1501-UP

2шт.

26

23B-54-15910

PLATE

SN: 1501-UP

2шт.

27

01010-81020

BOLT

SN: 1701-UP

4шт.

28

01643-31032

WASHER

SN: 1501-UP

4шт.

29

234-54-13252

WASHER

SN: 1501-UP

4шт.

30

01010-81025

BOLT

SN: 1701-UP

5шт.

31

01643-31032

WASHER

SN: 1501-UP

5шт.

32

234-54-13252

WASHER

SN: 1501-UP

5шт.

Выбрано товаров: 32
