GD505A-3 S/N 1001-UP
/
СИСТЕМА УПРАВЛЕНИЯ
/

АКСЕЛЕРАТОР ПЕДАЛЬ(№98-)

Запчасти Komatsu GD505A-3 АКСЕЛЕРАТОР ПЕДАЛЬ(№98-) СИСТЕМА УПРАВЛЕНИЯ

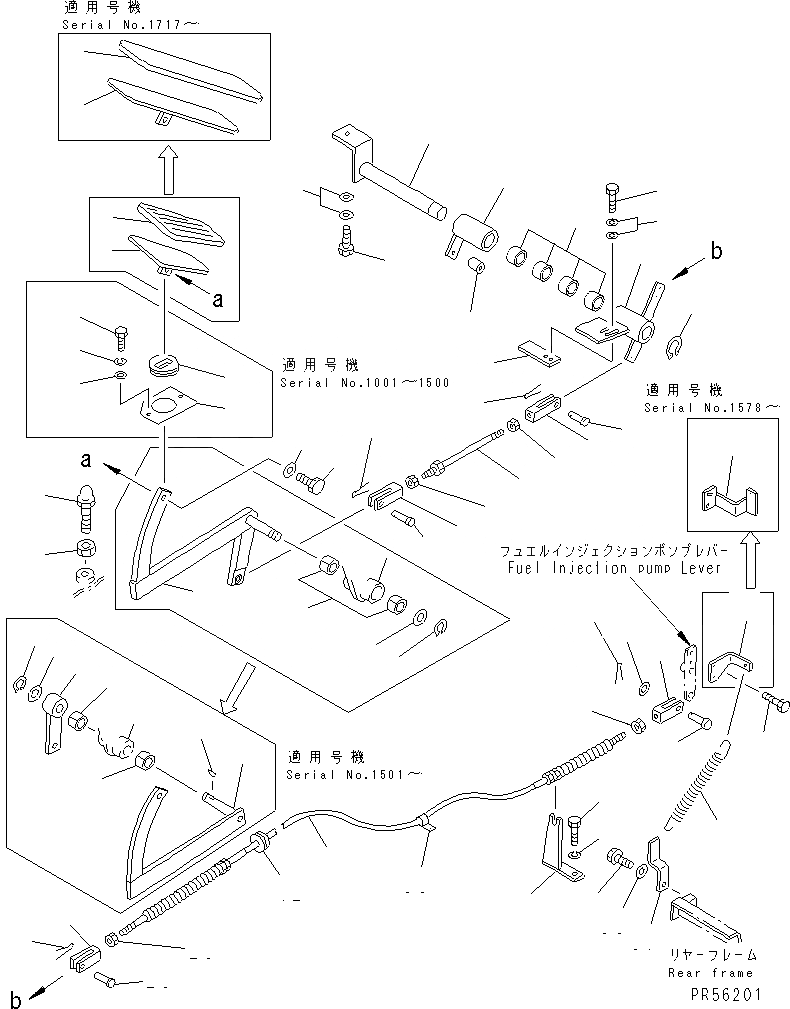

Схема запчастей Komatsu GD505A-3 - АКСЕЛЕРАТОР ПЕДАЛЬ(№98-) СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
3
4
5
6
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

№

Артикул

Название

Примечание

Количество

1

23D-43-21290

LEVER

SN: 1501-UP

1шт.

|1

23A-43-12110

LEVER

SN: 1001-1500

1шт.

2

23D-43-21131

PEDAL

SN: 1717-UP

1шт.

|2

23D-43-21130

PEDAL

SN: 1501-1716

1шт.

|2

235-43-12110

PEDAL

SN: 1001-1500

1шт.

3

23B-43-21110

COVER

SN: 1717-UP

1шт.

|3

235-43-12180

COVER

SN: 1001-1716

1шт.

4

01010-51225

BOLT

SN: 1001-UP

1шт.

5

01643-31232

WASHER

SN: 1001-UP

1шт.

6

232-43-52320

BUSHING

SN: 1001-UP

2шт.

7

01640-21626

WASHER

SN: 1001-UP

1шт.

8

04064-01610

RING,SNAP

SN: 1001-UP

1шт.

9

04211-20844

YOKE

SN: 1001-UP

1шт.

10

01580-10806

NUT

SN: 1001-UP

1шт.

11

04248-30819

ROD

SN: 1001-UP

1шт.

12

04221-20844

YOKE,L.H. THREAD

SN: 1001-UP

1шт.

13

01508-20805

NUT,L.H. THREAD

SN: 1001-UP

1шт.

14

04205-10822

PIN

SN: 1001-UP

2шт.

15

04052-10833

PIN,SNAP

SN: 1069-UP

2шт.

16

23E-43-18620

LEVER

SN: 1098-UP

1шт.

17

09350-01620

BUSHING

SN: 1098-UP

4шт.

18

23E-43-18630

LEVER

SN: 1098-UP

1шт.

19

06600-00805

BUSHING

SN: 1001-UP

1шт.

20

04064-01610

RING,SNAP

SN: 1098-UP

1шт.

21

23E-43-18640

LEVER

SN: 1098-UP

1шт.

22

01010-51230

BOLT

SN: 1098-UP

1шт.

23

01643-31232

WASHER

SN: 1098-UP

2шт.

24

234-975-5760

YOKE

SN: 1001-UP

1шт.

25

01580-10605

NUT

SN: 1001-UP

1шт.

26

04205-10822

PIN

SN: 1001-UP

1шт.

27

04052-10833

PIN,SNAP

SN: 1069-UP

1шт.

28

23A-43-12160

CABLE

SN: 1001-UP

1шт.

29

234-975-5760

YOKE

SN: 1001-UP

1шт.

30

01580-10605

NUT

SN: 1001-UP

1шт.

31

04205-10822

PIN

SN: 1001-UP

1шт.

32

01640-20816

WASHER

SN: 1001-1500

1шт.

33

04052-10833

PIN,SNAP

SN: 1069-UP

1шт.

34

23A-43-12150

BRACKET

SN: 1001-UP

1шт.

35

01010-51016

BOLT

SN: 1001-UP

1шт.

36

01643-31032

WASHER

SN: 1001-UP

1шт.

37

23B-43-12160

PLATE

SN: 1001-UP

1шт.

38

01010-51025

BOLT

SN: 1001-UP

1шт.

39

01643-31032

WASHER

SN: 1001-UP

1шт.

40

23B-43-12171

BRACKET

SN: 1578-UP

1шт.

|40

23B-43-12170

PLATE

SN: 1001-1577

1шт.

41

232-43-12360

SPRING

SN: 1001-UP

1шт.

42

08037-02512

GROMMET

SN: 1001-UP

1шт.

43

23B-43-12210

COVER

SN: 1001-1500

1шт.

44

235-957-2170

GROMMET

SN: 1001-1500

1шт.

45

01010-50820

BOLT

SN: 1001-1500

2шт.

46

01602-20825

WASHER,SPRING

SN: 1001-1500

2шт.

47

01643-30823

WASHER

SN: 1001-1500

2шт.

48

232-43-52430

BUMPER

SN: 1001-UP

1шт.

49

01580-11210

NUT

SN: 1001-UP

1шт.

50

08036-10814

CLIP

SN: 1001-UP

1шт.

51

23D-43-21550

LEVER

SN: 1501-UP

1шт.

52

04010-00519

KEY

SN: 1501-UP

1шт.

53

23D-45-11120

PLATE

SN: 1001-1500

1шт.

54

01010-50620

BOLT

SN: 1001-1500

2шт.

55

01643-30623

WASHER

SN: 1001-1500

4шт.

56

01010-50620

BOLT

SN: 1001-1500

2шт.

Выбрано товаров: 61
