Запчасти Komatsu GD505A-2 КАБИНА ROPS (/) (ЭЛЕКТРИКА) ОПЦИОННЫЕ КОМПОНЕНТЫ

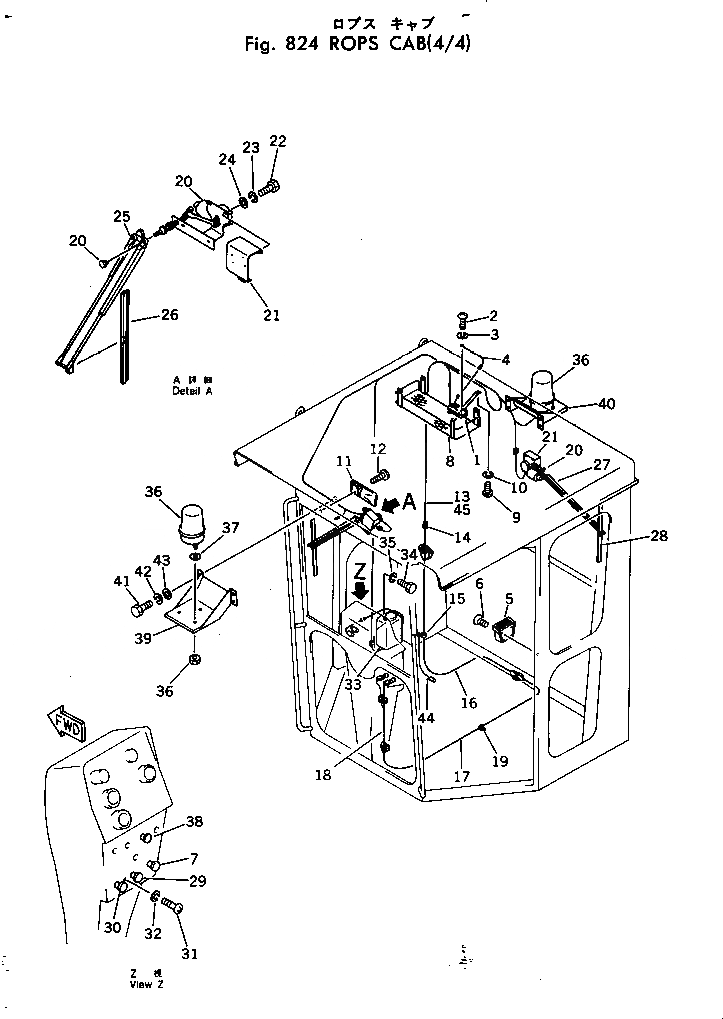

Схема запчастей Komatsu GD505A-2 - КАБИНА ROPS (/) (ЭЛЕКТРИКА) ОПЦИОННЫЕ КОМПОНЕНТЫ

Артикул

Название

Примечание

Количество

|1

238-957-0010

ROPS CAB ASS'Y

SN: 50003-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.821 TO 824.

-1шт.

1

08141-02400

LAMP,ROOM

SN: 50003-UP

1шт.

2

01370-00410

SCREW

SN: 50003-UP

3шт.

3

01601-20410

WASHER

SN: 50003-UP

3шт.

4

232-950-5120

CABLE

SN: 50003-UP

1шт.

5

232-855-1541

ASHTRAY

SN: 50003-UP

1шт.

6

01224-40406

SCREW

SN: 50003-UP

3шт.

7

232-955-5330

LIGHTER

SN: 50003-UP

1шт.

8

232-950-5160

SHELF

SN: 50003-UP

1шт.

9

01370-00510

SCREW

SN: 50003-UP

4шт.

10

01601-20513

WASHER

SN: 50003-UP

4шт.

11

232-950-5170

MIRROR

SN: 50003-UP

1шт.

12

01220-40508

SCREW

SN: 50003-UP

2шт.

|$$15

HARNESS A GROUP

-1шт.

|$$16

====================

-1шт.

|13

232-950-5180

HARNESS

SN: 50003-UP

1шт.

13

232-950-5111

HARNESS

SN: 50003-UP

1шт.

14

232-856-5250

CLIP

SN: 50003-UP

20шт.

15

08037-02512

GROMMET

SN: 50003-UP

1шт.

|$$21

====================

-1шт.

|$$22

HARNESS C GROUP

-1шт.

|$$23

====================

-1шт.

16

232-950-5310

HARNESS

SN: 50003-UP

1шт.

17

232-950-5320

HARNESS

SN: 50003-UP

1шт.

18

232-950-5330

HARNESS

SN: 50003-UP

1шт.

19

08034-00519

BAND

SN: 50003-UP

7шт.

|$$28

====================

-1шт.

|$$29

WIPER A GROUP

-1шт.

|$$30

====================

-1шт.

20

130-911-3270

MOTOR

SN: 50003-UP

2шт.

21

232-950-5130

BRACKET

SN: 50003-UP

2шт.

22

01010-50616

BOLT

SN: 50003-UP

14шт.

23

01602-20619

WASHER

SN: 50003-UP

14шт.

24

01640-20610

WASHER

SN: 50003-UP

6шт.

25

08184-10550

ARM

SN: 50003-UP

1шт.

26

08185-00400

BLADE

SN: 50003-UP

1шт.

27

08184-10500

ARM

SN: 50003-UP

1шт.

28

08185-00400

BLADE

SN: 50003-UP

1шт.

29

232-955-5310

SWITCH

SN: 50003-UP

1шт.

30

232-955-5320

SWITCH

SN: 50003-UP

1шт.

31

01220-40510

SCREW

SN: 50003-UP

1шт.

32

01601-20513

WASHER

SN: 50003-UP

1шт.

|$$44

====================

-1шт.

|$$45

WASHER GROUP

-1шт.

|$$46

====================

-1шт.

33

232-856-5100

TANK ASS'Y

SN: 50003-UP

1шт.

34

01010-50612

BOLT

SN: 50003-UP

2шт.

35

01602-20619

WASHER

SN: 50003-UP

2шт.

|$$50

====================

-1шт.

|$$51

LAMP A GROUP

-1шт.

|$$52

====================

-1шт.

36

08154-12400

LAMP ASS'Y

SN: 50003-UP

2шт.

37

01641-20812

WASHER

SN: 50003-UP

2шт.

38

236-06-23350

SWITCH

SN: 50003-UP

1шт.

39

232-957-5510

BRACKET

SN: 50003-UP

1шт.

40

232-955-5190

BRACKET

SN: 50003-UP

1шт.

41

01010-51016

BOLT

SN: 50003-UP

8шт.

42

01602-21030

WASHER

SN: 50003-UP

8шт.

43

01643-31032

WASHER

SN: 50003-UP

8шт.

44

238-957-1210

CABLE

SN: 50003-UP

1шт.

|$$62

====================

-1шт.

|$$63

LAMP B GROUP

-1шт.

|$$64

====================

-1шт.

36

08154-32400

LAMP ASS'Y

SN: 50003-UP

2шт.

37

01641-20812

WASHER

SN: 50003-UP

2шт.

38

236-06-23350

SWITCH

SN: 50003-UP

1шт.

39

232-957-5510

BRACKET

SN: 50003-UP

1шт.

40

232-955-5190

BRACKET

SN: 50003-UP

1шт.

41

01010-51016

BOLT

SN: 50003-UP

8шт.

42

01602-21030

WASHER

SN: 50003-UP

8шт.

43

01643-31032

WASHER

SN: 50003-UP

8шт.

44

238-957-1210

CABLE

SN: 50003-UP

1шт.

|$$74

====================

-1шт.

|$$75

LAMP C GROUP{(EXCEPT JAPAN)}

-1шт.

|$$76

====================

-1шт.

36

08154-12400

LAMP ASS'Y

SN: 50003-UP

1шт.

37

01641-20812

WASHER

SN: 50003-UP

1шт.

38

236-06-23350

SWITCH

SN: 50003-UP

1шт.

39

232-957-5510

BRACKET

SN: 50003-UP

1шт.

41

01010-51016

BOLT

SN: 50003-UP

4шт.

42

01602-21030

WASHER

SN: 50003-UP

4шт.

43

01643-31032

WASHER

SN: 50003-UP

4шт.

44

238-957-1210

CABLE

SN: 50003-UP

1шт.

45

232-955-6310

CABLE

SN: 50003-UP

1шт.

|$$86

====================

-1шт.

Выбрано товаров: 86
