Грейдеры

/

GD40HT-2 S/N 1002-UP

/

КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА

/

ЭЛЕКТРИКА (/)(№-)

Запчасти Komatsu GD40HT-2 ЭЛЕКТРИКА (/)(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА

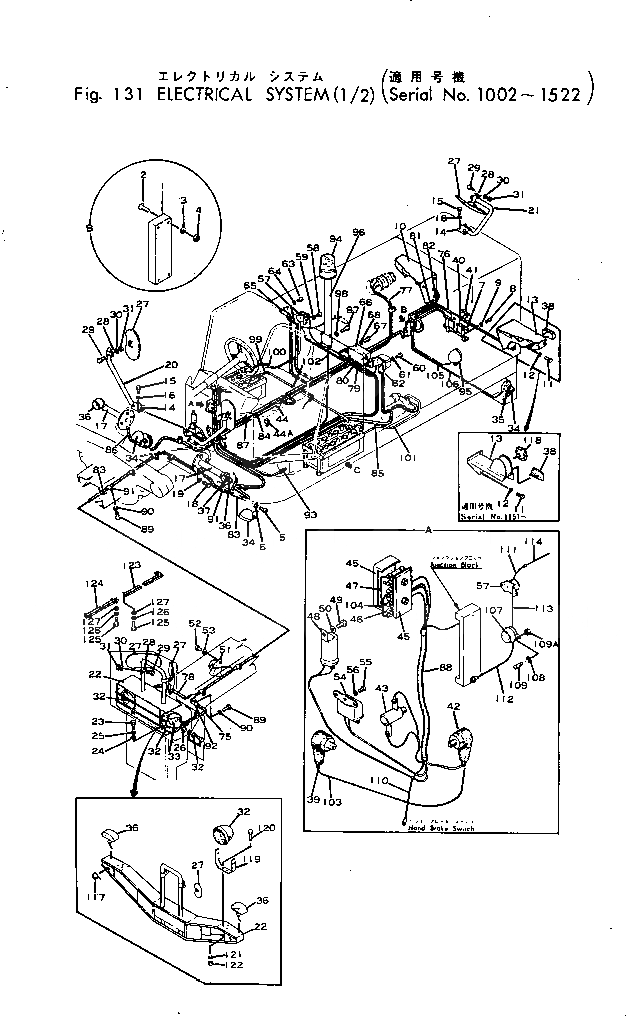

Схема запчастей Komatsu GD40HT-2 - ЭЛЕКТРИКА (/)(№-) КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА

FIT

1:1

100%

1

08049-00694

TERMINAL

SN: 1002-1149

1шт.

2

01210-60416

SCREW

SN: 1036-1149

2шт.

|2

01210-00416

SCREW

SN: 1002-1035

2шт.

3

WASHER

SN: 1002-1149

2шт.

4

NUT

SN: 1036-1149

2шт.

|4

01500-30404

NUT

SN: 1002-1035

2шт.

5

232-06-15351

BRACKET

SN: 1036-@

2шт.

|5

234-06-15250

BRACKET

SN: 1002-1035

2шт.

6

NUT

SN: 1036-1522

2шт.

|6

01504-31408

NUT

SN: 1002-1035

2шт.

7

234-06-15241

BRACKET

SN: 1036-@

1шт.

|7

234-06-15240

BRACKET

SN: 1002-1035

1шт.

8

01210-60612

SCREW

SN: 1036-1522

3шт.

|8

01210-00612

SCREW

SN: 1002-1035

3шт.

9

WASHER

SN: 1002-1522

3шт.

10

232-06-14178

BRACKET

SN: 1150-@

1шт.

|10

232-06-14176

BRACKET

SN: 1036-1149

1шт.

|10

232-06-14174

BRACKET

SN: 1002-1035

1шт.

11

BOLT

SN: 1036-1522

6шт.

|11

01000-30820

BOLT

SN: 1002-1035

6шт.

12

WASHER

SN: 1002-1522

6шт.

13

232-06-14168

BRACKET

SN: 1150-@

1шт.

|13

232-06-14166

BRACKET

SN: 1036-1149

1шт.

|13

232-06-14164

BRACKET

SN: 1002-1035

1шт.

14

232-06-15131

BRACKET

SN: 1002-@

3шт.

15

BOLT

SN: 1002-1522

12шт.

16

WASHER

SN: 1002-1522

12шт.

17

234-06-15270

BRACKET

SN: 1002-1149

2шт.

18

BOLT

SN: 1002-1149

8шт.

19

WASHER

SN: 1002-1149

8шт.

20

234-06-15280

TUBE

SN: 1002-1522

2шт.

21

234-06-15230

TUBE,MIRROR

SN: 1002-@

1шт.

22

232-06-15415

BRACKET

SN: 1002-UP

1шт.

|22

0

BRACKET

SN: 1517-1517

1шт.

|22

0

BRACKET

SN: 1466-1466

1шт.

|22

0

BRACKET

SN: 1455-1455

1шт.

|22

0

BRACKET

SN: 1150-1150

1шт.

|22

0

BRACKET

SN: 1149-1149

1шт.

|22

0

BRACKET

SN: 1002-1002

1шт.

23

BOLT

SN: 1150-@

4шт.

|23

BOLT

SN: 1002-1149

4шт.

24

WASHER

SN: 1150-@

4шт.

|24

WASHER

SN: 1002-1149

4шт.

25

01602-21016

WASHER

SN: 1150-@

4шт.

|25

WASHER

SN: 1002-1149

4шт.

26

234-06-15320

SPACER

SN: 1002-1060

2шт.

27

08174-10001

MIRROR

SN: 1036-1522

5шт.

|27

08174-10000

MIRROR

SN: 1002-1035

5шт.

28

232-06-15151

PIVOT

SN: 1002-@

5шт.

29

01010-50825

BOLT

SN: 1036-1522

5шт.

|29

01000-30825

BOLT

SN: 1002-1035

5шт.

30

WASHER

SN: 1002-1522

5шт.

31

NUT

SN: 1036-1522

5шт.

|31

01500-30807

NUT

SN: 1002-1035

5шт.

32

08121-12400

LAMP,HEAD

SN: 1002-@

2шт.

|32

08121-22400

LAMP,HEAD

SN: 1036-1522

2шт.

33

08100-02460

BULB¤ 60/60W

SN: 1002-1522

1шт.

34

232-06-13310

LAMP ASS'Y

SN: 1151-@

3шт.

|34

08127-02410

LAMP

SN: 1002-1150

3шт.

|34

232-06-13320

BULB¤ 40W

SN: 1151-@

1шт.

|34

08100-02460

BULB¤ 60/60W

SN: 1002-1150

1шт.

36

08130-62400

LAMP ASS'Y,TURN SIGNAL¤ L.H.

SN: 1150-1522

1шт.

|36

08130-82400

LAMP ASS'Y,TURN SIGNAL¤ R.H.

SN: 1150-1522

1шт.

|36

08130-12400

LAMP ASS'Y,TURN SIGNAL

SN: 1002-1149

2шт.

37

BULB¤ 25W

SN: 1150-1522

1шт.

|37

BULB¤ 12W

SN: 1150-1522

1шт.

|37

BULB¤ 3W

SN: 1002-1149

1шт.

|37

BULB¤ 25/10W

SN: 1002-1149

1шт.

38

232-06-14341

LAMP,TAIL¤ L.H.

SN: 1150-@

1шт.

|38

232-06-14351

LAMP,TAIL¤ R.H.

SN: 1150-@

1шт.

|38

08132-12400

LAMP ASS'Y,TAIL

SN: 1002-1149

2шт.

|38

BULB¤ 25W

SN: 1002-1450

1шт.

|38

BULB¤ 12W

SN: 1002-1149

1шт.

|38

BULB¤ 3W

SN: 1002-1522

1шт.

|38

BULB¤ 25/10W

SN: 1002-1522

1шт.

39

281-06-14280

SWITCH

SN: 1193-@

1шт.

|39

234-06-13211

SWITCH

SN: 1036-1192

1шт.

|39

234-06-13210

SWITCH

SN: 1002-1035

1шт.

40

08137-12400

LAMP,NUMBER (OP)

SN: 1036-1522

1шт.

|40

370-06-14230

LAMP,NUMBER

SN: 1002-1035

1шт.

|40

08110-02410

BULB¤ 10W

SN: 1002-1522

1шт.

42

281-06-14280

SWITCH,STOP LAMP

SN: 1193-@

1шт.

|42

234-06-13211

SWITCH,STOP LAMP

SN: 1036-1192

1шт.

|42

234-06-13210

SWITCH,STOP LAMP

SN: 1002-1035

1шт.

43

500-44-14160

SWITCH,AIR VALVE

SN: 1002-@

1шт.

44

08071-12400

SWITCH,BACK LAMP

SN: 1036-1522

1шт.

|44

08071-02400

SWITCH,BACK LAMP

SN: 1002-1035

1шт.

44A

234-06-13350

NIPPLE

SN: 1049-@

1шт.

45

08043-16000

BOX,FUSE

SN: 1002-1522

1шт.

46

FUSE¤ 40A

SN: 1002-1522

1шт.

47

FUSE¤ 10A

SN: 1002-1522

5шт.

48

08077-22400

FLASHER

SN: 1151-1522

1шт.

|48

08077-12400

FLASHER

SN: 1002-1150

1шт.

49

0

BOLT

SN: 1036-1522

1шт.

|49

0

BOLT

SN: 1002-1035

1шт.

50

WASHER

SN: 1002-1522

1шт.

51

08160-22400

HORN

SN: 1022-1522

1шт.

|51

08160-02400

HORN

SN: 1002-1021

1шт.

52

01010-50825

BOLT

SN: 1036-1522

2шт.

|52

01000-30825

BOLT

SN: 1002-1035

2шт.

53

WASHER

SN: 1002-1522

2шт.

54

08161-02400

RELAY,HORN

SN: 1002-1522

1шт.

55

01010-50610

BOLT

SN: 1002-1522

2шт.

56

WASHER

SN: 1002-1522

2шт.

57

SWITCH,RELAY

SN: 1002-1522

1шт.

58

01010-50816

BOLT

SN: 1036-1522

2шт.

|58

01000-30816

BOLT

SN: 1002-1035

2шт.

59

WASHER

SN: 1002-1522

2шт.

60

01010-50612

BOLT

SN: 1002-1522

4шт.

61

WASHER

SN: 1002-1522

4шт.

62

234-06-13310

SEAT

SN: 1002-1003

2шт.

63

BOLT

SN: 1002-1522

3шт.

64

WASHER

SN: 1002-1522

3шт.

65

234-06-13320

SEAT

SN: 1002-1003

1шт.

66

6610-82-4512

RESISTOR

SN: 1036-1522

1шт.

|66

6610-82-4511

RESISTOR

SN: 1002-1035

1шт.

67

01010-50612

BOLT

SN: 1002-1522

4шт.

68

WASHER

SN: 1002-1522

4шт.

69

08000-01220

BATTERY (190H52)

SN: 1002-1522

2шт.

|69

08000-11220

BATTERY (190H52)

SN: 1002-1522

2шт.

70

234-06-12110

CUSHION

SN: 1002-@

2шт.

71

234-06-12120

BRACKET

SN: 1019-1019

2шт.

|71

234-06-12120

BRACKET

SN: 1016-1016

2шт.

|71

234-06-12120

BRACKET

SN: 1005-1010

2шт.

72

NUT

SN: 1002-1522

8шт.

73

WASHER

SN: 1002-1522

8шт.

74

234-06-12130

CUSHION

SN: 1016-1019

4шт.

|74

234-06-12130

CUSHION

SN: 1005-1010

4шт.

75

234-06-11451

HARNESS

SN: 1002-1149

1шт.

76

234-06-11440

HARNESS

SN: 1002-1147

1шт.

77

234-06-11431

HARNESS

SN: 1002-1149

1шт.

78

234-06-11411

HARNESS

SN: 1002-1149

1шт.

79

234-06-11391

HARNESS

SN: 1002-1149

1шт.

80

234-06-11380

WIRE

SN: 1002-1149

1шт.

81

234-06-11360

HARNESS

SN: 1002-1149

1шт.

82

234-06-11330

WIRE

SN: 1002-1149

1шт.

83

234-06-11322

HARNESS

SN: 1022-1149

1шт.

|83

234-06-11321

HARNESS

SN: 1002-1021

1шт.

84

234-06-11311

HARNESS

SN: 1002-1149

1шт.

85

234-06-11291

HARNESS

SN: 1002-1149

1шт.

86

234-06-11281

HARNESS

SN: 1002-1149

1шт.

87

234-06-11272

HARNESS

SN: 1036-1149

1шт.

|87

234-06-11271

HARNESS

SN: 1002-1035

1шт.

88

234-06-11261

HARNESS

SN: 1002-1149

1шт.

89

BOLT

SN: 1002-1522

46шт.

90

WASHER

SN: 1002-1522

46шт.

91

CLIP

SN: 1002-1522

10шт.

92

CLIP

SN: 1002-1522

3шт.

93

232-06-27100

ADAPTER

SN: 1002-@

1шт.

94

232-06-14610

LAMP ASS'Y,CAUTION

SN: 1103-@

1шт.

|94

08129-02400

LAMP,CAUTION

SN: 1002-1102

1шт.

|94

232-06-14620

BULB

SN: 1103-@

1шт.

|94

BULB¤ 60W

SN: 1002-1102

1шт.

95

08138-02400

LAMP ASS'Y,BACK¤ 24V

SN: 1002-1522

1шт.

|95

BULB¤ 25W

SN: 1002-1522

1шт.

96

234-06-15341

BRACKET

SN: 1103-@

1шт.

|96

234-06-15340

BRACKET

SN: 1002-1102

1шт.

97

BOLT

SN: 1002-1522

4шт.

98

WASHER

SN: 1002-1522

4шт.

99

234-06-11460

WIRE

SN: 1002-1149

1шт.

100

234-06-11470

WIRE

SN: 1002-1149

1шт.

101

234-06-11480

WIRE

SN: 1002-1149

1шт.

102

234-06-11490

WIRE

SN: 1002-1149

1шт.

103

234-06-11510

WIRE

SN: 1002-1149

1шт.

104

234-06-11530

WIRE

SN: 1002-1149

1шт.

105

234-06-11420

WIRE

SN: 1002-1149

1шт.

106

234-06-11550

WIRE

SN: 1002-1149

1шт.

107

308-06-12611

BUZZER

SN: 1150-@

1шт.

|107

565-06-13160

BUZZER

SN: 1002-1149

1шт.

108

01010-50612

BOLT

SN: 1150-@

1шт.

|108

01210-40412

SCREW

SN: 1036-1149

2шт.

|108

01210-20412

SCREW

SN: 1002-1035

2шт.

109

WASHER

SN: 1150-1522

1шт.

|109

01601-00410

WASHER

SN: 1102-1149

2шт.

109A

NUT

SN: 1151-1522

1шт.

110

234-06-11610

CABLE

SN: 1002-1149

1шт.

111

234-06-11620

CABLE

SN: 1002-1149

1шт.

112

234-06-11570

CABLE

SN: 1002-1149

1шт.

113

234-06-11580

CABLE

SN: 1002-1149

1шт.

114

234-06-11630

CABLE

SN: 1002-1149

1шт.

115

234-06-12140

BRACKET

SN: 1020-@

4шт.

|115

234-06-12140

BRACKET

SN: 1018-1018

4шт.

|115

234-06-12140

BRACKET

SN: 1017-1017

4шт.

|115

234-06-12140

BRACKET

SN: 1011-1015

4шт.

|115

234-06-12140

BRACKET

SN: 1002-1004

4шт.

116

234-06-12150

BOLT

SN: 1020-@

8шт.

|116

234-06-12150

BOLT

SN: 1018-1018

8шт.

|116

234-06-12150

BOLT

SN: 1017-1017

8шт.

|116

234-06-12150

BOLT

SN: 1011-1015

8шт.

|116

234-06-12150

BOLT

SN: 1002-1004

8шт.

117

08139-02400

LAMP,PARKING

SN: 1150-1522

2шт.

|117

BULB¤ 3W

SN: 1150-1522

1шт.

118

232-06-14360

LAMP,TURN SIGNAL

SN: 1150-@

2шт.

|118

08105-12430

BULB

SN: 1150-1522

2шт.

119

232-06-15520

BRACKET

SN: 1150-@

2шт.

120

BOLT

SN: 1150-1522

4шт.

121

WASHER

SN: 1150-1522

4шт.

122

NUT

SN: 1150-1522

4шт.

123

234-06-21210

COVER

SN: 1150-@

1шт.

124

234-06-21220

COVER

SN: 1150-@

1шт.

125

BOLT

SN: 1150-1522

8шт.

126

WASHER

SN: 1150-1522

8шт.

127

WASHER

SN: 1150-1522

8шт.

128

CAP,(NOT SHOWN)

SN: 1002-@

4шт.

13

234-902-6481

BRACKET,(EXCEPT JAPAN)

SN: 1151-@

1шт.

22

234-902-7260

BRACKET,(EXCEPT JAPAN)

SN: 1151-@

1шт.

Выбрано товаров: 0
