Запчасти Komatsu GD405A-3 УПРАВЛЯЮЩ. КЛАПАН (4-Х СЕКЦИОНН.) (/) (ЛЕВ.)(№-..) ГИДРАВЛИКА

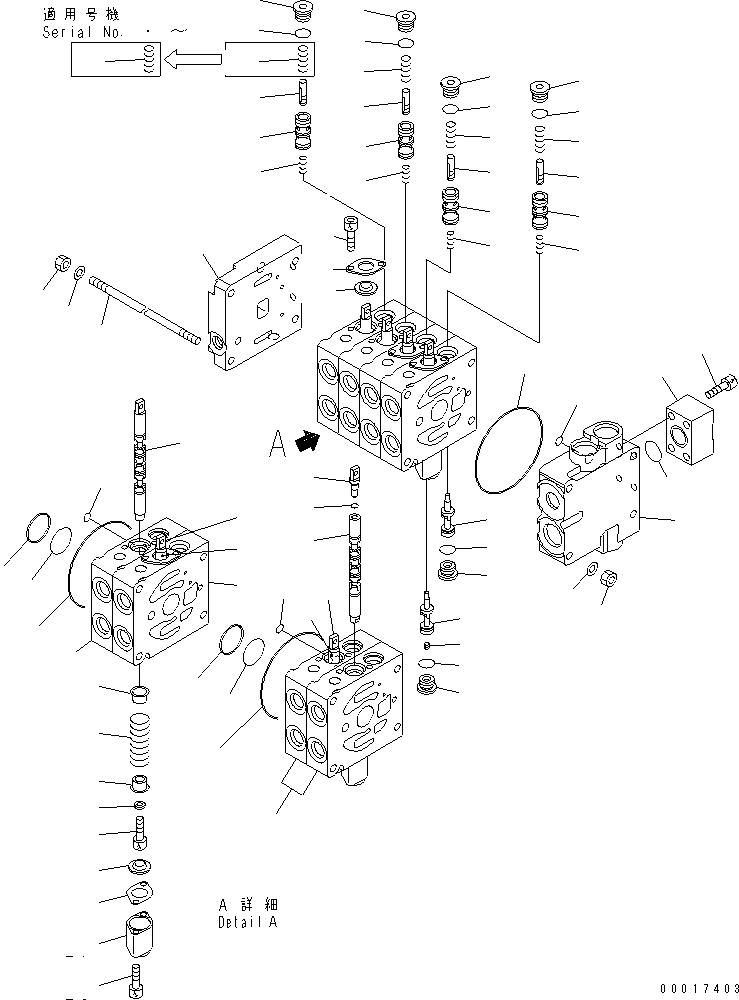

Схема запчастей Komatsu GD405A-3 - УПРАВЛЯЮЩ. КЛАПАН (4-Х СЕКЦИОНН.) (/) (ЛЕВ.)(№-..) ГИДРАВЛИКА
1
2
2
2
3
4
5
5
5
6
7
7
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
19
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
33
33
33
34
35
35
35
36
36
36
36
37
37
38
38
39
40
40
40
40
40
40
41
41
41
41
41
41

Артикул

Название

Примечание

Количество

|1

723-14-11205

CONTROL VALVE

SN: 5240-..

1шт.

|1

0

CONTROL VALVE

SN: 5001-5239

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.6201 TO 6203.

-1шт.

1

0

BODY

SN: 5001-..

1шт.

2

0

BLOCK

SN: 5001-..

4шт.

3

0

COVER

SN: 5001-..

1шт.

4

723-11-18420

BLOCK

SN: 5001-..

1шт.

5

07000-12100

O-RING

SN: 5001-..

5шт.

6

07000-11008

O-RING

SN: 5001-..

1шт.

7

723-11-19110

O-RING

SN: 5001-..

4шт.

8

723-11-19150

RING

SN: 5001-..

4шт.

9

07000-11007

O-RING

SN: 5001-..

4шт.

10

723-11-18430

O-RING

SN: 5001-..

1шт.

11

700-25-11210

STUD

SN: 5001-..

4шт.

12

01580-10806

NUT

SN: 5001-..

8шт.

13

01643-50823

WASHER

SN: 5001-..

8шт.

14

01252-60830

BOLT

SN: 5001-..

4шт.

15

0

SPOOL

SN: 5001-..

1шт.

16

0

SPOOL

SN: 5001-..

1шт.

17

0

SPOOL

SN: 5001-..

1шт.

18

0

SPOOL

SN: 5001-..

1шт.

19

723-11-17110

PLUG

SN: 5001-..

3шт.

20

07002-10823

O-RING

SN: 5001-..

3шт.

21

723-11-17280

RETAINER

SN: 5001-..

8шт.

22

723-11-17810

SPRING

SN: 5001-..

4шт.

23

723-11-17150

WASHER

SN: 5001-..

4шт.

24

01252-60610

BOLT

SN: 5001-..

4шт.

25

723-11-17130

PLATE

SN: 5001-..

8шт.

26

709-32-11530

SEAL

SN: 5001-..

8шт.

27

723-11-17930

CASE,SPRING

SN: 5001-..

4шт.

28

01252-60640

BOLT

SN: 5001-..

8шт.

29

01252-60610

BOLT

SN: 5001-..

8шт.

30

0

VALVE

SN: 5001-..

3шт.

31

0

VALVE

SN: 5001-..

1шт.

32

0

ORIFICE

SN: 5001-..

1шт.

33

723-11-15130

SPRING

SN: 5001-..

4шт.

34

0

VALVE

SN: 5240-..

1шт.

|34

0

VALVE

SN: 5001-5239

1шт.

35

0

VALVE

SN: 5240-..

3шт.

|35

0

VALVE

SN: 5001-5239

3шт.

36

0

PISTON

SN: 5240-..

4шт.

|36

0

PISTON

SN: 5001-5239

4шт.

37

723-11-16130

SPRING

SN: 5001-..

2шт.

38

723-11-26350

SPRING

SN: .-..

1шт.

|38

723-11-26350

SPRING

SN: 5001-.

2шт.

39

723-11-26420

SPRING

SN: .-..

1шт.

40

723-11-15110

PLUG

SN: 5001-..

8шт.

41

07002-11623

O-RING

SN: 5001-..

8шт.

Выбрано товаров: 48
