Запчасти Komatsu GD405A-2S ПОВОРОТН. ОТВАЛ Д/СНЕГА (/)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

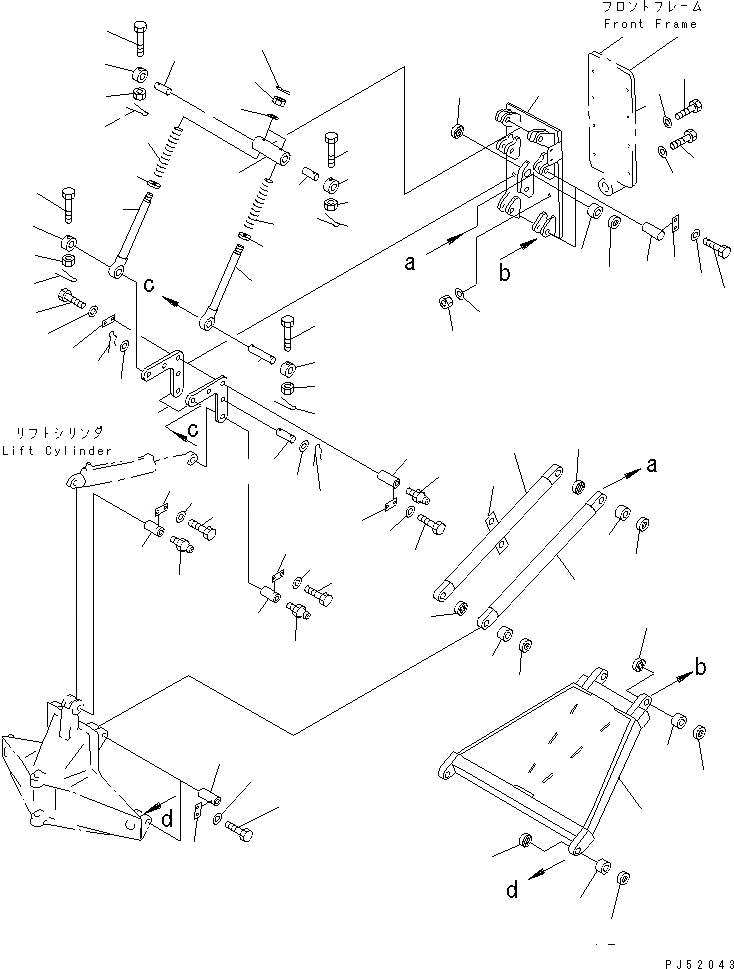

Схема запчастей Komatsu GD405A-2S - ПОВОРОТН. ОТВАЛ Д/СНЕГА (/)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
30
31
31
32
33
34
34
35
35
36
36
37
38
38
39
39
40
40
41
41
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49

Артикул

Название

Примечание

Количество

|1

23D-979-0020

SNOW PLOW ASS'Y,ANGLING

SN: 4501-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.7601 AND 7602.

-1шт.

1

23D-745-1110

BRACKET

SN: 4501-UP

1шт.

2

01010-52485

BOLT

SN: 4501-UP

2шт.

3

01580-12419

NUT

SN: 4501-UP

2шт.

4

01643-32460

WASHER

SN: 4501-UP

4шт.

5

01010-52455

BOLT

SN: 4501-UP

6шт.

6

01643-32460

WASHER

SN: 4501-UP

6шт.

7

233-60-29560

FRAME

SN: 4501-UP

1шт.

8

233-725-1130

ROD

SN: 4501-UP

1шт.

9

233-979-3130

ROD

SN: 4501-UP

1шт.

10

233-979-3140

PLATE (WELDED)

SN: 4501-UP

1шт.

11

238-725-1130

BUSHING

SN: 4501-UP

8шт.

12

238-725-1140

SEAL

SN: 4501-UP

16шт.

13

238-725-1120

PIN

SN: 4501-UP

8шт.

14

04082-00212

LOCK

SN: 4501-UP

8шт.

15

01010-51230

BOLT

SN: 4501-UP

16шт.

16

01643-31232

WASHER

SN: 4501-UP

16шт.

17

232-970-1691

ROD

SN: 4501-UP

2шт.

18

232-970-1710

COLLAR

SN: 4501-UP

2шт.

19

232-970-1720

SPRING

SN: 4501-UP

2шт.

20

232-745-1280

BRACKET

SN: 4501-UP

1шт.

21

232-970-1730

WASHER

SN: 4501-UP

2шт.

22

01590-13335

NUT

SN: 4501-UP

2шт.

23

04050-16060

PIN,COTTER

SN: 4501-UP

2шт.

24

232-745-1310

COLLAR

SN: 4501-UP

2шт.

25

232-745-1290

PIN

SN: 4501-UP

2шт.

26

232-970-1771

BOLT

SN: 4501-UP

2шт.

27

01590-11012

NUT

SN: 4501-UP

2шт.

28

04050-12020

PIN,COTTER

SN: 4501-UP

2шт.

29

233-745-1190

LEVER

SN: 4501-UP

2шт.

30

234-870-8120

BUSHING

SN: 4501-UP

1шт.

31

07145-00045

SEAL,DUST

SN: 4501-UP

2шт.

32

232-745-1190

PIN

SN: 4501-UP

1шт.

33

07020-00000

FITTING,GREASE

SN: 4501-UP

1шт.

34

04082-00212

LOCK

SN: 4501-UP

2шт.

35

01010-51230

BOLT

SN: 4501-UP

4шт.

36

01643-31232

WASHER

SN: 4501-UP

4шт.

37

232-745-1210

PIN

SN: 4501-UP

1шт.

38

232-745-1230

COLLAR

SN: 4501-UP

2шт.

39

232-970-1771

BOLT

SN: 4501-UP

2шт.

40

01590-11012

NUT

SN: 4501-UP

2шт.

41

04050-12020

PIN,COTTER

SN: 4501-UP

2шт.

42

232-745-1220

PIN,SAFETY

SN: 4501-UP

1шт.

43

01640-24560

WASHER

SN: 4501-UP

2шт.

44

237-46-11250

PIN,SNAP

SN: 4501-UP

2шт.

45

09241-40125

PIN

SN: 4501-UP

2шт.

46

07020-00000

FITTING,GREASE

SN: 4501-UP

2шт.

47

04082-00212

LOCK

SN: 4501-UP

2шт.

48

01010-51230

BOLT

SN: 4501-UP

4шт.

49

01643-31232

WASHER

SN: 4501-UP

4шт.

Выбрано товаров: 51
