Запчасти Komatsu GD405A-2 КАБИНА (ПЕРЕДН. НИЖН. ДВОРНИКИ ТИП) (/) (КУЗОВ /)(№-999) РАМА И ЧАСТИ КОРПУСА

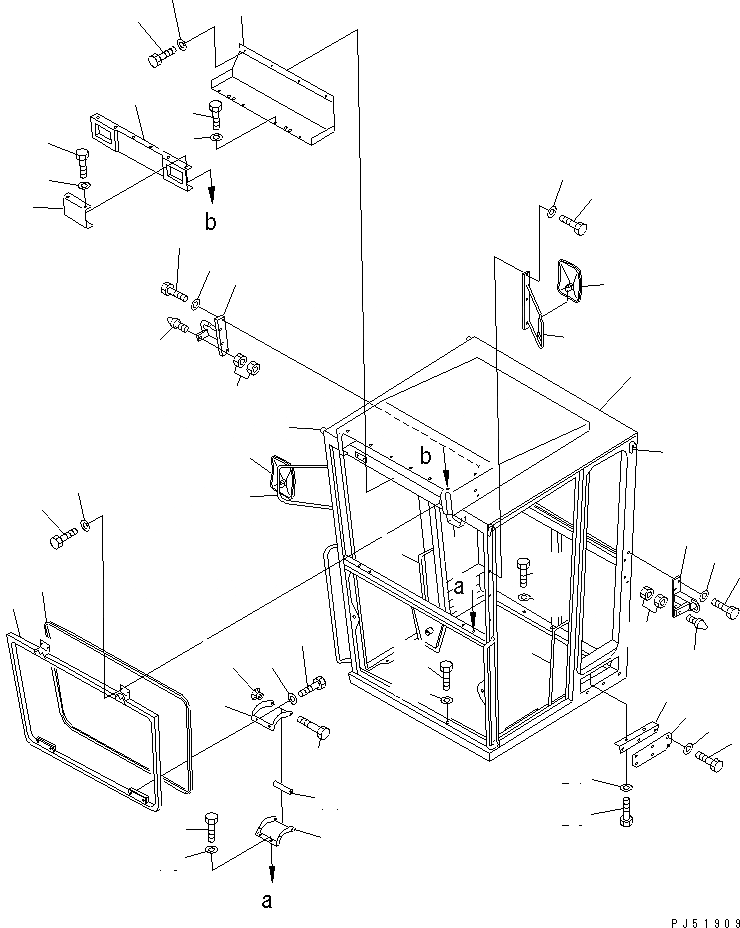

Схема запчастей Komatsu GD405A-2 - КАБИНА (ПЕРЕДН. НИЖН. ДВОРНИКИ ТИП) (/) (КУЗОВ /)(№-999) РАМА И ЧАСТИ КОРПУСА
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
36
37
37
38
39
40
41
42
42

Артикул

Название

Примечание

Количество

|1

23B-950-0031

STEEL CAB ASS'Y

SN: 1001-1999

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5411 TO 5419.

-1шт.

|1

23B-950-0051

CAB ASS'Y

SN: 1001-1999

1шт.

1

235-950-3500

CABIN ASS'Y

SN: 1001-1999

1шт.

2

235-950-4610

GUARD,L.H. (WELDED)

SN: 1001-1999

1шт.

|2

235-950-4620

GUARD,R.H. (WELDED)

SN: 1001-1999

1шт.

3

23B-950-5390

BRACKET (WELDED)

SN: 1001-1999

1шт.

4

23B-950-1540

HOOK (WELDED)

SN: 1001-1999

4шт.

5

235-950-3590

BRACKET

SN: 1001-1999

1шт.

6

23B-951-3270

SEAL

SN: 1001-1999

1шт.

7

01010-51025

BOLT

SN: 1001-1999

4шт.

8

01643-31032

WASHER

SN: 1001-1999

4шт.

|9

235-950-0030

LINK ASS'Y,L.H.

SN: 1001-1999

1шт.

|9

235-950-0040

LINK ASS'Y,R.H.

SN: 1001-1999

1шт.

9

235-950-2431

LINK

SN: 1001-1999

1шт.

10

235-950-2411

LINK,L.H.

SN: 1001-1999

1шт.

|10

235-950-2421

LINK,R.H.

SN: 1001-1999

1шт.

11

235-950-2441

COLLAR

SN: 1001-1999

1шт.

12

01011-31055

BOLT

SN: 1001-1999

1шт.

13

235-950-2291

KNOB

SN: 1001-1999

1шт.

14

01010-50820

BOLT

SN: 1001-1999

2шт.

15

01643-30823

WASHER

SN: 1001-1999

2шт.

16

01010-50816

BOLT

SN: 1001-1999

2шт.

17

01643-30823

WASHER

SN: 1001-1999

2шт.

18

235-950-2540

BRACKET

SN: 1001-1999

1шт.

19

235-950-2550

COVER

SN: 1001-1999

1шт.

20

01010-50816

BOLT

SN: 1001-1999

8шт.

21

01643-30823

WASHER

SN: 1001-1999

8шт.

22

23B-950-5280

COVER

SN: 1001-1999

1шт.

23

01010-50825

BOLT

SN: 1001-1999

8шт.

24

01643-30823

WASHER

SN: 1001-1999

8шт.

25

235-950-1310

COVER

SN: 1001-1999

1шт.

26

235-950-1780

COVER

SN: 1001-1999

2шт.

27

01010-50816

BOLT

SN: 1001-1999

10шт.

28

01643-30823

WASHER

SN: 1001-1999

10шт.

29

23B-950-1490

CATCH,L.H.

SN: 1001-1999

1шт.

30

23B-950-1510

CATCH,R.H.

SN: 1001-1999

1шт.

31

235-950-1370

CUSHION

SN: 1001-1999

2шт.

32

01580-11008

NUT

SN: 1001-1999

4шт.

33

01010-51030

BOLT

SN: 1001-1999

8шт.

34

01643-31032

WASHER

SN: 1001-1999

8шт.

35

01010-51225

BOLT

SN: 1001-1999

12шт.

36

01010-51255

BOLT

SN: 1001-1999

3шт.

37

01643-31232

WASHER

SN: 1001-1999

15шт.

38

235-950-1320

BRACKET,L.H.

SN: 1001-1999

1шт.

39

235-950-1330

BRACKET,R.H.

SN: 1001-1999

1шт.

40

01010-51025

BOLT

SN: 1001-1999

6шт.

41

01643-31032

WASHER

SN: 1001-1999

6шт.

42

235-950-1790

MIRROR

SN: 1001-1999

2шт.

Выбрано товаров: 49
