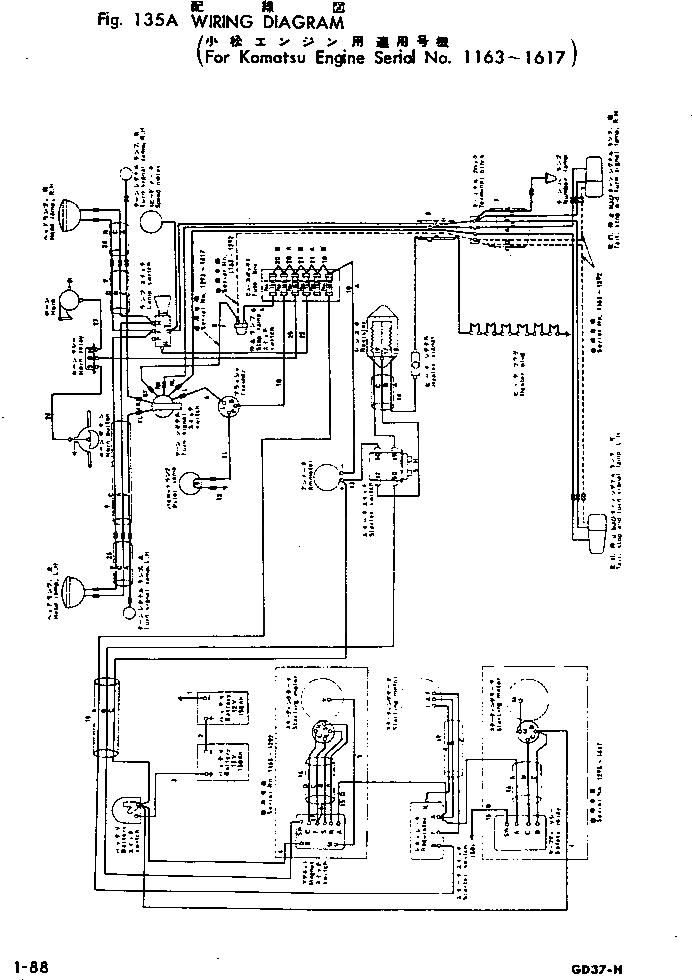

Запчасти Komatsu GD37-4 ЭЛЕКТРОПРОВОДКА DIAGRAM(№-7) КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА

1

232-06-11111

CABLE

SN: 1163-1617

1шт.

1

08030-06010

TERMINAL

SN: 1163-1617

2шт.

2

232-06-11121

CABLE

SN: 1163-@

1шт.

2

08030-06010

TERMINAL

SN: 1163-@

2шт.

3

232-06-11131

WIRING HARNESS

SN: 1163-1617

1шт.

3

08030-06010

TERMINAL

SN: 1163-1617

2шт.

4

232-06-11142

CABLE

SN: 1293-1617

1шт.

4

232-06-11141

CABLE

SN: 1163-1292

1шт.

4

08030-06010

TERMINAL

SN: 1163-1617

2шт.

5

232-06-11151

CABLE

SN: 1163-1292

1шт.

5

08030-06010

TERMINAL

SN: 1163-1292

2шт.

6

232-06-11162

CABLE

SN: 1203-1617

1шт.

6

232-06-11161

CABLE

SN: 1163-1202

1шт.

6

08031-00204

TERMINAL

SN: 1163-1617

1шт.

6

08020-00225

DIODE

SN: 1163-1617

1шт.

6

08021-00400

CONNECTOR

SN: 1163-1617

1шт.

7

232-06-11172

HARNESS

SN: 1293-1617

1шт.

7

232-06-11171

HARNESS

SN: 1163-1292

1шт.

7

08031-00105

TERMINAL

SN: 1293-1617

5шт.

7

08031-00105

TERMINAL

SN: 1163-1292

7шт.

7

08020-00120

DIODE

SN: 1293-1617

5шт.

7

08020-00120

DIODE

SN: 1163-1292

7шт.

7

08021-00400

CONNECTOR

SN: 1293-1617

5шт.

7

08021-00400

CONNECTOR

SN: 1163-1292

7шт.

8

232-06-11182

HARNESS

SN: 1293-1617

1шт.

8

232-06-11181

HARNESS

SN: 1203-1292

1шт.

8

08022-04001

CONNECTOR

SN: 1203-1617

2шт.

8

08021-00400

CONNECTOR

SN: 1293-1617

1шт.

8

08031-00105

TERMINAL

SN: 1023-1292

1шт.

8

08020-00120

DIODE

SN: 1023-1292

1шт.

8

08031-00104

TERMINAL

SN: 1203-1617

1шт.

8

08021-00400

CONNECTOR

SN: 1203-1617

2шт.

8

08031-00105

TERMINAL

SN: 1203-1617

3шт.

8

08020-00120

DIODE

SN: 1203-1617

4шт.

8

08031-00506

TERMINAL

SN: 1203-1617

2шт.

8

08020-00530

DIODE

SN: 1203-1617

2шт.

8

GD37-Q195

HARNESS

SN: 1078-1202

1шт.

8

08031-00103

TERMINAL

SN: 1078-1202

2шт.

8

08031-00104

TERMINAL

SN: 1078-1202

2шт.

8

08031-00105

TERMINAL

SN: 1078-1202

2шт.

8

08020-00120

DIODE

SN: 1078-1202

6шт.

8

08031-00506

TERMINAL

SN: 1078-1202

3шт.

8

08031-00508

TERMINAL

SN: 1078-1202

1шт.

8

08020-00530

DIODE

SN: 1078-1202

4шт.

8

08021-00400

CONNECTOR

SN: 1078-1202

2шт.

9

232-06-11191

HARNESS

SN: 1203-1617

1шт.

9

232-06-11190

HARNESS

SN: 1163-1202

1шт.

9

08031-00104

TERMINAL

SN: 1163-1617

4шт.

9

08020-00120

DIODE

SN: 1163-1617

4шт.

9

08021-00400

CONNECTOR

SN: 1163-1617

8шт.

10

232-06-11210

CABLE

SN: 1163-1617

1шт.

10

08031-00204

TERMINAL

SN: 1163-1617

1шт.

10

08020-00225

DIODE

SN: 1163-1617

1шт.

11

232-06-11221

CABLE

SN: 1203-1617

1шт.

11

232-06-11220

CABLE

SN: 1163-1202

1шт.

11

08031-00104

TERMINAL

SN: 1163-1617

1шт.

11

08021-00400

CONNECTOR

SN: 1163-1617

1шт.

11

08020-00120

DIODE

SN: 1163-1617

1шт.

12

232-06-11231

CABLE

SN: 1203-1617

1шт.

12

232-06-11230

CABLE

SN: 1163-1202

1шт.

12

08021-00400

CONNECTOR

SN: 1163-1617

1шт.

12

08031-00206

TERMINAL

SN: 1163-1617

1шт.

12

08020-00120

DIODE

SN: 1163-1617

1шт.

13

232-06-11241

CABLE

SN: 1163-1617

1шт.

13

08031-00506

TERMINAL

SN: 1163-1617

1шт.

13

08020-00530

DIODE

SN: 1163-1617

1шт.

14

232-06-11251

WIRING HARNESS

SN: 1163-1617

1шт.

14

08031-00506

TERMINAL

SN: 1163-1617

4шт.

14

08020-00530

DIODE

SN: 1163-1617

4шт.

15

232-06-11262

HARNESS

SN: 1293-1617

1шт.

15

232-06-11261

HARNESS

SN: 1203-1292

1шт.

15

08031-00206

TERMINAL

SN: 1203-1292

1шт.

15

08031-00205

TERMINAL

SN: 1203-1292

1шт.

15

08020-00225

DIODE

SN: 1203-1292

2шт.

15

08031-00506

TERMINAL

SN: 1203-1617

2шт.

15

08031-00206

TERMINAL

SN: 1203-1617

1шт.

15

08020-00225

DIODE

SN: 1203-1617

1шт.

15

08031-00508

TERMINAL

SN: 1203-1617

1шт.

15

08020-00530

DIODE

SN: 1203-1617

1шт.

15

GD37Q171

HARNESS

SN: 1078-1202

1шт.

15

08031-00205

TERMINAL

SN: 1078-1202

1шт.

15

08031-00206

TERMINAL

SN: 1078-1202

2шт.

15

08031-00506

TERMINAL

SN: 1078-1202

1шт.

16

232-06-11272

HARNESS

SN: 1293-1617

1шт.

16

08031-00205

TERMINAL

SN: 1293-1617

4шт.

16

08031-00506

TERMINAL

SN: 1293-1617

1шт.

16

08031-00510

TERMINAL

SN: 1293-1617

1шт.

16

08020-00530

DIODE

SN: 1293-1617

6шт.

16

232-06-11271

HARNESS

SN: 1163-1292

1шт.

16

08031-00506

TERMINAL

SN: 1163-1292

8шт.

16

08020-00530

DIODE

SN: 1163-1292

8шт.

17

232-06-11281

HARNESS

SN: 1293-1617

1шт.

17

08031-00504

TERMINAL

SN: 1293-1617

1шт.

17

08031-00506

TERMINAL

SN: 1293-1617

1шт.

17

08020-00530

DIODE

SN: 1293-1617

2шт.

17

232-06-11280

HARNESS

SN: 1078-1292

1шт.

17

08031-00506

TERMINAL

SN: 1003-1292

1шт.

17

08031-00510

TERMINAL

SN: 1003-1292

1шт.

17

08020-00530

DIODE

SN: 1003-1292

2шт.

18

232-06-11291

HARNESS

SN: 1163-1617

1шт.

18

08031-00506

TERMINAL

SN: 1163-1617

1шт.

18

08020-00530

DIODE

SN: 1163-1617

1шт.

19

232-06-11311

HARNESS

SN: 1163-@

1шт.

19

08031-00506

TERMINAL

SN: 1163-@

4шт.

19

08020-00530

DIODE

SN: 1163-@

4шт.

19

08031-00205

TERMINAL

SN: 1163-@

1шт.

19

08031-00206

TERMINAL

SN: 1163-@

1шт.

19

08020-00225

DIODE

SN: 1163-@

2шт.

20

232-06-11320

CABLE

SN: 1163-1617

1шт.

21

232-06-11330

CABLE

SN: 1163-1617

1шт.

22

232-06-11342

WIRING HARNESS

SN: 1203-1617

1шт.

22

232-06-11341

WIRING HARNESS

SN: 1163-1202

1шт.

22

08031-00204

TERMINAL

SN: 1163-1617

1шт.

22

08020-00225

DIODE

SN: 1163-1617

1шт.

23

232-06-11351

HARNESS

SN: 1163-1617

1шт.

23

08021-00400

CONNECTOR

SN: 1163-1617

6шт.

24

232-06-11361

HARNESS

SN: 1163-1617

1шт.

24

08021-00400

CONNECTOR

SN: 1163-1617

6шт.

25

232-06-11371

CABLE

SN: 1163-1617

1шт.

25

08031-00204

TERMINAL

SN: 1163-1617

1шт.

25

08020-00225

DIODE

SN: 1163-1617

1шт.

26

232-06-11381

CABLE

SN: 1163-1617

1шт.

26

08031-00204

TERMINAL

SN: 1163-1617

2шт.

26

08020-00225

DIODE

SN: 1163-1617

2шт.

27

232-06-11391

CABLE

SN: 1163-1617

1шт.

27

08031-00204

TERMINAL

SN: 1163-1617

2шт.

27

08020-00225

DIODE

SN: 1163-1617

2шт.
