Запчасти Komatsu GD355A-3 СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА

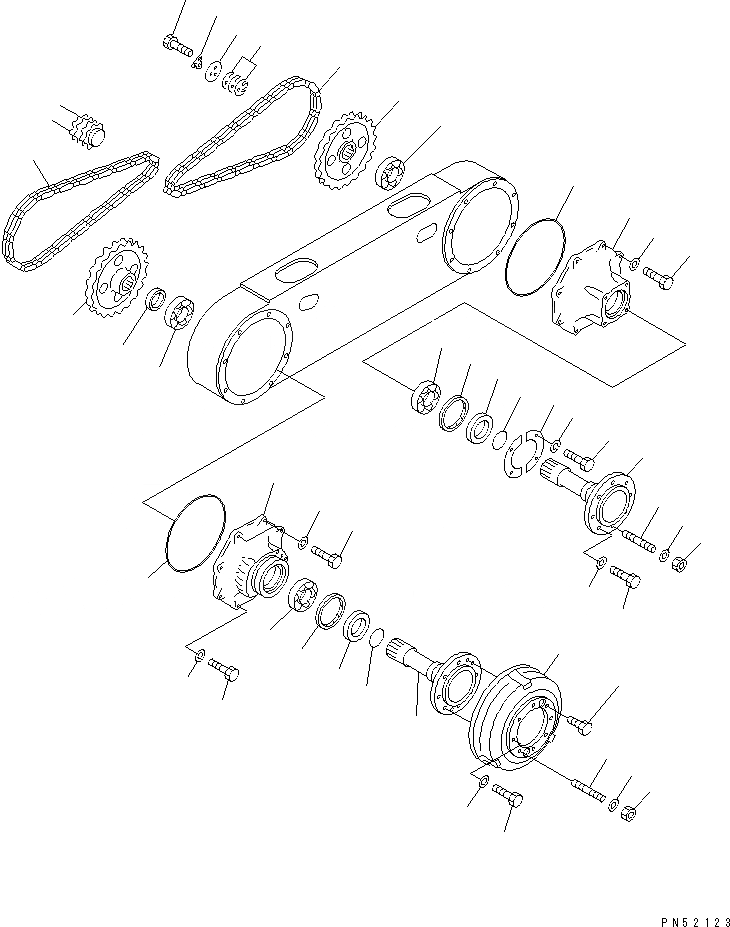

Схема запчастей Komatsu GD355A-3 - СДВОЕНН. ПРИВОД ПРИВОД И ЦЕПЬ СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
21
22
22
23
24
24
24
25
25
26
27
28
28
29
29
29
29
30
30

Артикул

Название

Примечание

Количество

|1

23E-23-00030

TANDEM DRIVE ASS'Y,L.H.

SN: 7001-UP

1шт.

|1

23E-23-00040

TANDEM DRIVE ASS'Y,R.H.

SN: 7001-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2651 AND 2653.

-1шт.

1

23D-23-11232

SHAFT

SN: 7001-UP

1шт.

2

23D-23-11342

SHAFT

SN: 7001-UP

1шт.

3

23D-23-11220

CAGE,FRONT

SN: 7001-UP

1шт.

4

23D-23-11410

CAGE,REAR

SN: 7001-UP

1шт.

5

06002-32215

BEARING

SN: 7001-UP

2шт.

6

07012-00130

SEAL,OIL (KIT)

SN: 7001-UP

2шт.

7

23D-23-11250

SPACER

SN: 7001-UP

2шт.

8

23D-23-11260

O-RING (KIT)

SN: 7001-UP

2шт.

9

23D-23-11420

COVER

SN: 7001-UP

2шт.

10

01010-81020

BOLT

SN: 7001-UP

4шт.

11

01643-31232

WASHER

SN: 7001-UP

4шт.

12

23D-23-11243

DRUM

SN: .-UP

1шт.

|12

0

DRUM

SN: 7001-.

1шт.

13

01010-81220

BOLT

SN: 7001-UP

2шт.

14

06002-32215

BEARING

SN: 7001-UP

2шт.

15

23D-23-11270

SPACER

SN: 7001-UP

1шт.

16

23D-23-11330

SPROCKET

SN: 7001-UP

2шт.

17

238-22-11371

HOLDER

SN: 7001-UP

2шт.

18

23D-23-00030

SHIM KIT

SN: 7001-UP

2шт.

|18

0

SHIM¤ 0.1MM

SN: 7001-UP

1шт.

|18

0

SHIM¤ 0.2MM

SN: 7001-UP

2шт.

|18

0

SHIM¤ 0.5MM

SN: 7001-UP

6шт.

19

01010-81245

BOLT

SN: 7001-UP

6шт.

20

232-23-12141

LOCK (KIT)

SN: 7001-UP

2шт.

21

07000-15350

O-RING (KIT)

SN: 7001-UP

2шт.

22

01010-81440

BOLT

SN: 7001-UP

14шт.

23

01010-81440

BOLT

SN: 7001-UP

2шт.

24

01643-31445

WASHER

SN: 7001-UP

16шт.

25

23D-23-11500

CHAIN ASS'Y

SN: 7001-UP

2шт.

|25

23D-23-11510

PIN,SPRING

SN: 7001-UP

2шт.

|25

23D-23-11520

PIN

SN: 7001-UP

2шт.

|25

23D-23-11530

PLATE,SIDE

SN: 7001-UP

2шт.

|25

23D-23-11540

PLATE,INTERMEDIATE

SN: 7001-UP

1шт.

26

01010-82255

BOLT

SN: 7001-UP

6шт.

27

01010-82240

BOLT

SN: 7001-UP

6шт.

28

01580-12218

NUT

SN: 7001-UP

4шт.

29

01643-32260

WASHER

SN: 7001-UP

16шт.

30

01124-82255

STUD

SN: 7001-UP

4шт.

|$$42

SERVICE KIT

-1шт.

KIT

23E-23-05012

SERVICE KIT,TANDEM DRIVE

SN: 7001-UP

2шт.

Выбрано товаров: 43
