Запчасти Komatsu GD355A-3 ОБОГРЕВАТЕЛЬ. (ВОДН. ГИДРОЛИНИЯ) РАМА И ЧАСТИ КОРПУСА

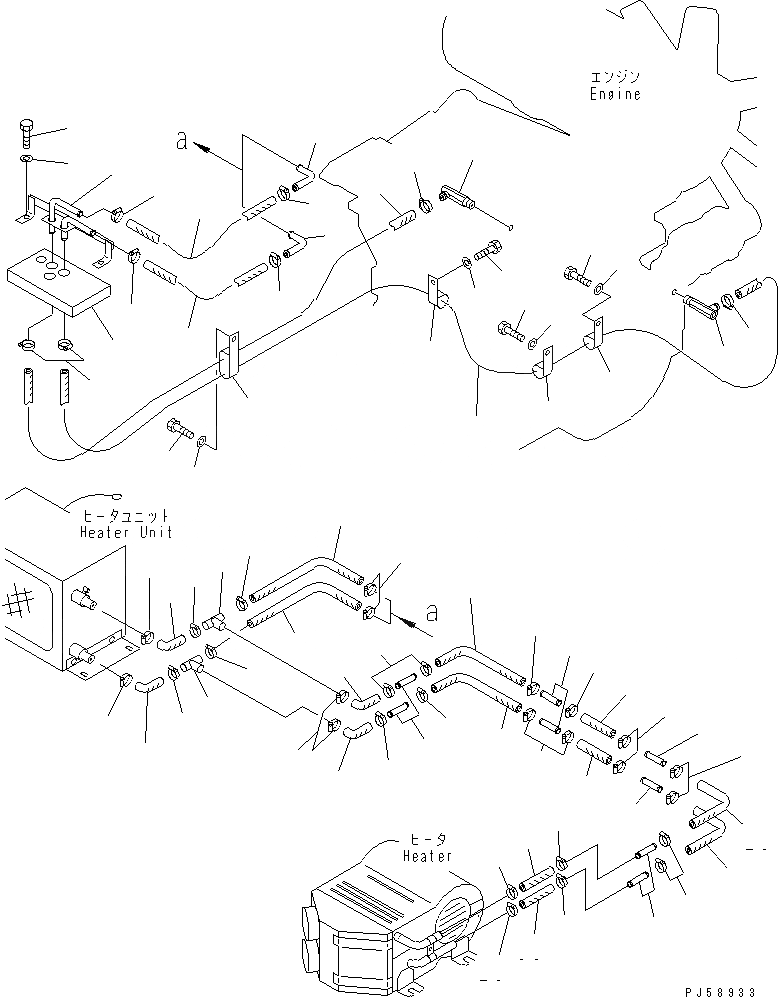

Схема запчастей Komatsu GD355A-3 - ОБОГРЕВАТЕЛЬ. (ВОДН. ГИДРОЛИНИЯ) РАМА И ЧАСТИ КОРПУСА
1
1
2
3
4
4
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
19
20
20
20
21
21
22
22
23
23
23
23
24
24
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
28
29
29
30
30

Артикул

Название

Примечание

Количество

1

273-809-6330

ELBOW

SN: 7001-UP

2шт.

2

09483-00513

HOSE

SN: 7001-UP

1шт.

3

09483-00522

HOSE

SN: 7001-UP

1шт.

4

09479-02400

CLAMP

SN: 7001-UP

4шт.

|4

0

CLAMP

SN: 7001-.

4шт.

5

04434-52511

CLIP

SN: 7001-UP

3шт.

6

01010-81016

BOLT

SN: 7001-UP

3шт.

7

01643-31032

WASHER

SN: 7001-UP

3шт.

8

232-817-1140

CLIP

SN: 7001-UP

1шт.

9

01010-81020

BOLT

SN: 7001-UP

1шт.

10

01643-31032

WASHER

SN: 7001-UP

1шт.

11

23D-807-3220

CUSHION

SN: 7001-UP

1шт.

12

23D-807-3210

JOINT

SN: 7001-UP

1шт.

13

01010-81025

BOLT

SN: 7001-UP

2шт.

14

01643-51032

WASHER

SN: 7001-UP

2шт.

15

09483-00506

HOSE

SN: 7001-UP

1шт.

16

09483-00505

HOSE

SN: 7001-UP

1шт.

17

09479-02400

CLAMP

SN: 7001-UP

4шт.

|17

0

CLAMP

SN: 7001-.

4шт.

18

234-807-7610

TUBE

SN: 7001-UP

2шт.

19

23B-807-1590

HOSE

SN: 7001-UP

2шт.

20

07281-00289

CLAMP

SN: 7001-UP

4шт.

21

234-807-7630

TUBE

SN: 7001-UP

2шт.

22

09483-20550

HOSE

SN: 7001-UP

2шт.

23

07281-00289

CLAMP

SN: 7001-UP

4шт.

24

09483-20405

HOSE

SN: 7001-UP

2шт.

25

09484-00450

CONNECTOR

SN: 7001-UP

8шт.

26

07281-00197

CLAMP

SN: 7001-UP

20шт.

27

23D-807-3160

HOSE

SN: 7001-UP

2шт.

28

09483-00401

HOSE

SN: 7001-UP

2шт.

29

09483-20450

HOSE

SN: 7001-UP

2шт.

30

23D-807-3170

HOSE

SN: 7001-UP

2шт.

Выбрано товаров: 32
