Запчасти Komatsu GD305A-3 КОНЕЧНАЯ ПЕРЕДАЧА И ВАЛ (NON-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (/) СИЛОВАЯ ПЕРЕДАЧА

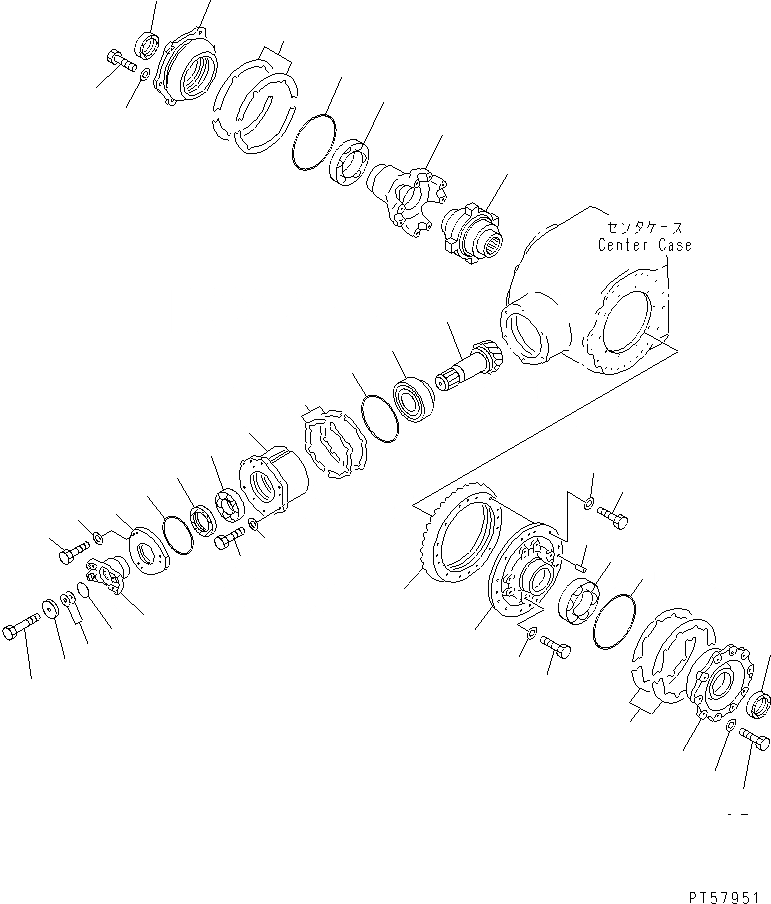

Схема запчастей Komatsu GD305A-3 - КОНЕЧНАЯ ПЕРЕДАЧА И ВАЛ (NON-SПАЛЕЦ ДИФФЕРЕНЦ. ТИП) (/) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
34
35
36
37

Артикул

Название

Примечание

Количество

|1

23E-22-00020

FINAL DRIVE ASS'Y

SN: 8001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2611 TO 2617.

-1шт.

1

23D-22-11550

COUPLING

SN: 8001-UP

1шт.

2

423-22-11240

HOLDER

SN: 8001-UP

1шт.

3

23D-22-11150

O-RING (KIT)

SN: 8001-UP

1шт.

4

23D-22-00030

SHIM KIT

SN: 8001-UP

1шт.

|4

0

SHIM¤ 0.1MM

SN: 8001-UP

2шт.

|4

0

SHIM¤ 0.15MM

SN: 8001-UP

1шт.

|4

0

SHIM¤ 0.2MM

SN: 8001-UP

4шт.

|4

0

SHIM¤ 0.5MM

SN: 8001-UP

2шт.

5

01010-51680

BOLT

SN: 8001-UP

1шт.

6

23D-22-11180

RETAINER

SN: 8001-UP

1шт.

7

234-23-12570

O-RING (KIT)

SN: 8001-UP

1шт.

8

06003-30310

BEARING

SN: 8001-UP

1шт.

9

06002-30314

BEARING

SN: 8001-UP

1шт.

10

23D-22-11160

COVER

SN: 8001-UP

1шт.

11

07012-00080

SEAL,OIL (KIT)

SN: 8001-UP

1шт.

12

07000-12130

O-RING (KIT)

SN: 8001-UP

1шт.

13

01010-51235

BOLT

SN: 8001-UP

3шт.

14

01643-31232

WASHER

SN: 8001-UP

3шт.

15

23D-22-00020

SHIM KIT

SN: 8001-UP

1шт.

|15

0

SHIM¤ 0.1MM

SN: 8001-UP

2шт.

|15

0

SHIM¤ 0.2MM

SN: 8001-UP

4шт.

|15

0

SHIM¤ 0.5MM

SN: 8001-UP

8шт.

16

01010-51245

BOLT

SN: 8001-UP

6шт.

17

01643-31232

WASHER

SN: 8001-UP

6шт.

|18

23D-22-31201

BEVEL GEAR ASS'Y

SN: 8037-UP

1шт.

|18

0

BEVEL GEAR ASS'Y

SN: 8001-8036

1шт.

18

0

PINION

SN: 8037-UP

1шт.

18

0

PINION

SN: 8001-8036

1шт.

19

0

GEAR

SN: 8037-UP

1шт.

|19

0

GEAR

SN: 8001-8036

1шт.

|20

23A-22-12200

CAGE ASS'Y

SN: 8001-UP

1шт.

20

0

CASE

SN: 8001-UP

1шт.

21

0

CASE

SN: 8001-UP

1шт.

22

04020-01434

PIN,DOWEL

SN: 8001-UP

4шт.

23

01010-81435

BOLT

SN: 8001-UP

12шт.

24

01643-31445

WASHER

SN: 8001-UP

12шт.

25

01010-81275

BOLT

SN: 8001-UP

8шт.

26

01643-31232

WASHER

SN: 8001-UP

8шт.

27

06002-32020

BEARING

SN: 8001-UP

1шт.

28

06002-32020

BEARING

SN: 8001-UP

1шт.

29

234-23-11180

O-RING (KIT)

SN: 8001-UP

2шт.

30

23D-22-00040

SHIM KIT

SN: 8001-UP

1шт.

|30

0

SHIM¤ 0.1MM

SN: 8001-UP

2шт.

|30

0

SHIM¤ 0.2MM

SN: 8001-UP

4шт.

|30

0

SHIM¤ 0.5MM

SN: 8001-UP

8шт.

31

23D-22-11280

CASE,L.H.

SN: 8001-UP

1шт.

32

07372-51650

BOLT

SN: 8001-UP

14шт.

33

01643-51645

WASHER

SN: 8001-UP

14шт.

34

07012-00075

SEAL,OIL (KIT)

SN: 8001-UP

2шт.

35

23D-22-00050

SHIM KIT

SN: 8001-UP

1шт.

|35

0

SHIM¤ 0.1MM

SN: 8001-UP

2шт.

|35

0

SHIM¤ 0.2MM

SN: 8001-UP

4шт.

|35

0

SHIM¤ 0.5MM

SN: 8001-UP

8шт.

36

23D-22-11420

CASE,R.H.

SN: 8001-UP

1шт.

37

23A-22-12301

NO-SPIN ASS'Y

SN: 8001-UP

1шт.

|$$58

SERVICE KIT

-1шт.

KIT

23D-22-05040

SERVICE KIT,FINAL DRIVE

SN: 8001-UP

1шт.

Выбрано товаров: 59
