Запчасти Komatsu GD305A-3 ОБОГРЕВАТЕЛЬ. (ВЕРХН. ВОЗДУХОВОД) РАМА И ЧАСТИ КОРПУСА

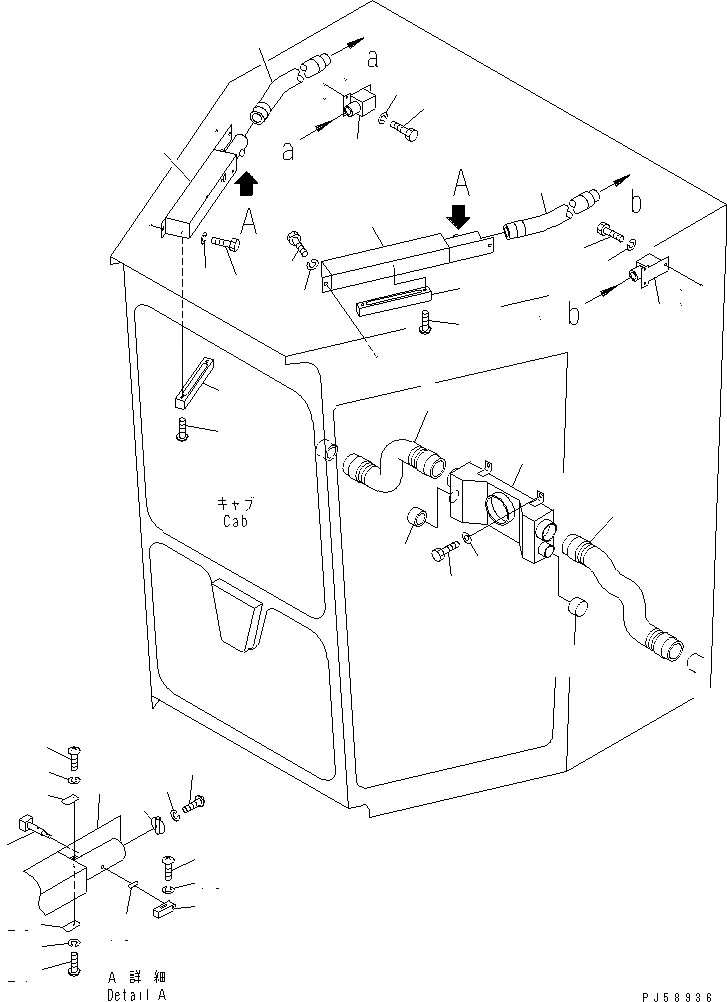

Схема запчастей Komatsu GD305A-3 - ОБОГРЕВАТЕЛЬ. (ВЕРХН. ВОЗДУХОВОД) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26

Артикул

Название

Примечание

Количество

1

23D-809-4540

BOX

SN: 8001-UP

1шт.

2

01010-81020

BOLT

SN: 8001-UP

4шт.

3

01643-31032

WASHER

SN: 8001-UP

4шт.

4

23B-807-1880

CAP

SN: 8001-UP

2шт.

5

23D-809-4550

HOSE

SN: 8001-UP

1шт.

6

23D-809-4560

HOSE

SN: 8001-UP

1шт.

7

23B-807-2370

DUCT

SN: 8001-UP

2шт.

8

01010-80616

BOLT

SN: 8001-UP

6шт.

9

01643-30623

WASHER

SN: 8001-UP

6шт.

10

23B-807-2380

HOSE

SN: 8001-UP

2шт.

11

23B-807-2250

DUCT,L.H.

SN: 8001-UP

1шт.

|11

23B-807-2390

DUCT,R.H.

SN: 8001-UP

1шт.

12

23B-807-1510

PLATE

SN: 8001-UP

2шт.

13

23B-807-1490

SHAFT

SN: 8001-UP

2шт.

14

01220-40308

SCREW

SN: 8001-UP

2шт.

15

01601-20307

WASHER,SPRING

SN: 8001-UP

2шт.

16

04025-00312

PIN,SPRING

SN: 8001-UP

2шт.

17

23B-950-2230

KNOB

SN: 8001-UP

2шт.

18

01220-40308

SCREW

SN: 8001-UP

2шт.

19

01601-20307

WASHER,SPRING

SN: 8001-UP

2шт.

20

23B-950-2240

SPRING

SN: 8001-UP

4шт.

21

01220-40508

SCREW

SN: 8001-UP

4шт.

22

01601-20513

WASHER,SPRING

SN: 8001-UP

4шт.

23

09487-30220

NOZZLE

SN: 8001-UP

2шт.

24

01224-40412

SCREW

SN: 8001-UP

4шт.

25

01010-80816

BOLT

SN: 8001-UP

4шт.

26

01643-30823

WASHER

SN: 8001-UP

4шт.

Выбрано товаров: 27
