Запчасти Komatsu GD305A-3 КАБИНА (ЗАМОК ДВЕРИ ЛЕВ.) РАМА И ЧАСТИ КОРПУСА

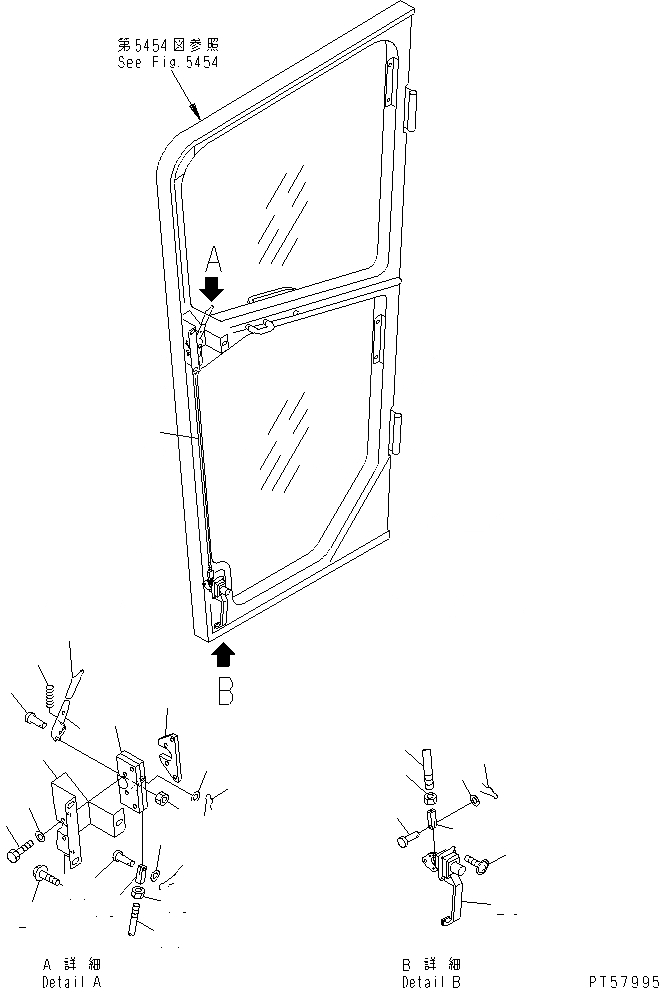

Схема запчастей Komatsu GD305A-3 - КАБИНА (ЗАМОК ДВЕРИ ЛЕВ.) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
18
19
19
20
21

Артикул

Название

Примечание

Количество

|1

23D-950-7110

DOOR ASS'Y,L.H.

SN: 8001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5454 AND 5455.

-1шт.

1

23D-950-8220

BRACKET

SN: 8001-UP

1шт.

2

01435-41612

BOLT

SN: 8001-UP

3шт.

3

195-Z11-4520

LOCK

SN: 8001-UP

1шт.

4

01010-B0630

BOLT

SN: 8001-UP

4шт.

5

01643-30623

WASHER

SN: 8001-UP

4шт.

6

23D-950-8260

PLATE

SN: 8001-UP

1шт.

7

23D-950-8240

LEVER

SN: 8001-UP

1шт.

8

14X-911-1540

KNOB

SN: 8001-UP

1шт.

9

01580-60403

NUT

SN: 8001-UP

1шт.

10

04205-10614

PIN

SN: 8001-UP

1шт.

11

04052-10633

PIN,SNAP

SN: 8001-UP

1шт.

12

01643-30623

WASHER

SN: 8001-UP

1шт.

13

23D-950-8310

SPRING

SN: 8001-UP

1шт.

14

23D-950-8270

ROD

SN: 8001-UP

1шт.

15

01580-10806

NUT

SN: 8001-UP

2шт.

16

04211-20844

YOKE

SN: 8001-UP

2шт.

17

04205-30825

PIN

SN: 8001-UP

2шт.

18

04052-10833

PIN

SN: 8001-UP

2шт.

19

01643-20816

WASHER

SN: 8001-UP

2шт.

20

23D-950-8210

HANDLE ASS'Y

SN: 8001-UP

1шт.

21

01023-70512

SCREW

SN: 8001-UP

5шт.

Выбрано товаров: 23
