Запчасти Komatsu PW98MR-6 ЭЛЕКТРИКА (ЛИНИЯ ОСН. РАМЫ) (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ

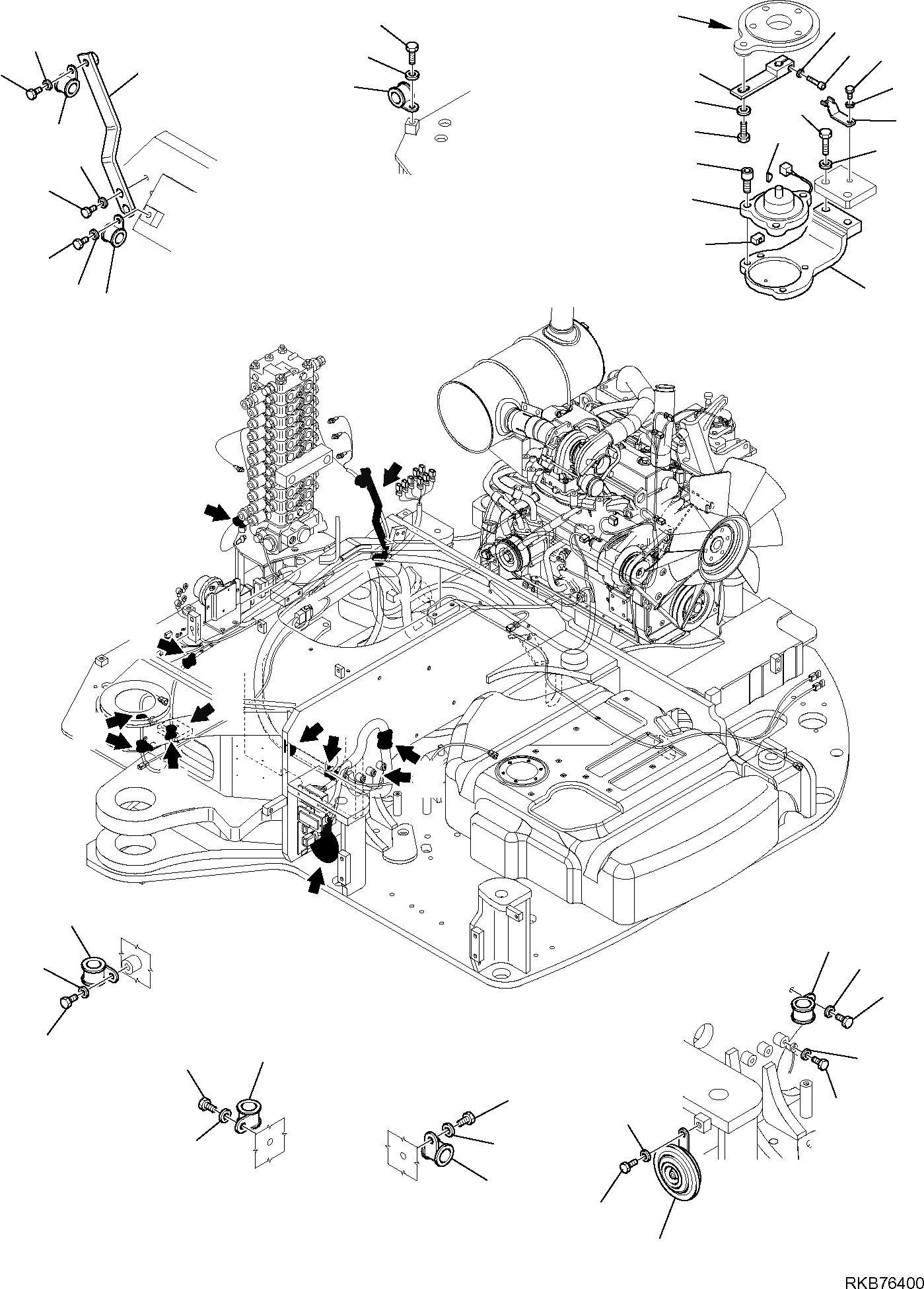

Схема запчастей Komatsu PW98MR-6 - ЭЛЕКТРИКА (ЛИНИЯ ОСН. РАМЫ) (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ
21
8
6
20
23
9
17
1
5
7
24
19
11
22
16
18
4
12
3
14
2
13
15
5
10
6
4
!c
36
30
32
40
31
39
36
29
37
34
27
28
35
38
33
26
25
!a
!a
!b
!b
!c
!d
!d
!d
!e
!e
!f
!f
!f
!g
!g
A

Артикул

Название

Примечание

Количество

1

21W-06-R8260

BRACKET

2

01016-51030

BOLT

3

01643-11032

WASHER

4

04434-51410

CLAMP

5

01010-81020

BOLT

6

01643-11032

WASHER

7

04434-51010

CLAMP

8

01010-81020

BOLT

9

01643-11032

WASHER

10

21W-06-48132

PLATE

11

01010-81230

BOLT

12

01643-11232

WASHER

13

7861-93-8710

SENSOR

14

01252-70825

BOLT, HEXAGON SOCKET HEAD

15

20U-70-41560

CUSHION

16

04010-00310

KEY, WOODRUFF

17

21W-06-48121

LEVER

18

20U-70-21770

BOLT

19

01643-31032

WASHER

20

01252-70825

BOLT, HEXAGON SOCKET HEAD

21

01643-10823

WASHER

22

08193-20010

CLIP

23

01010-81016

BOLT

24

01643-11032

WASHER

25

21W-06-R1270

HORN

26

01010-80816

BOLT

27

01643-10823

WASHER

28

01010-81020

BOLT

29

01643-11032

WASHER

30

04434-53411

CLAMP

31

01010-81020

BOLT

32

01643-11032

WASHER

33

04434-53411

CLAMP

34

01010-81020

BOLT

35

01643-11032

WASHER

36

04434-51010

CLAMP

37

01010-80820

BOLT

38

01643-10823

WASHER

39

01010-81020

BOLT

40

01643-11032

WASHER

Выбрано товаров: 40
