ПОВОРОТНОЕ СОЕДИНЕНИЕ

Запчасти Komatsu PW98MR-6 ПОВОРОТНОЕ СОЕДИНЕНИЕ РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА

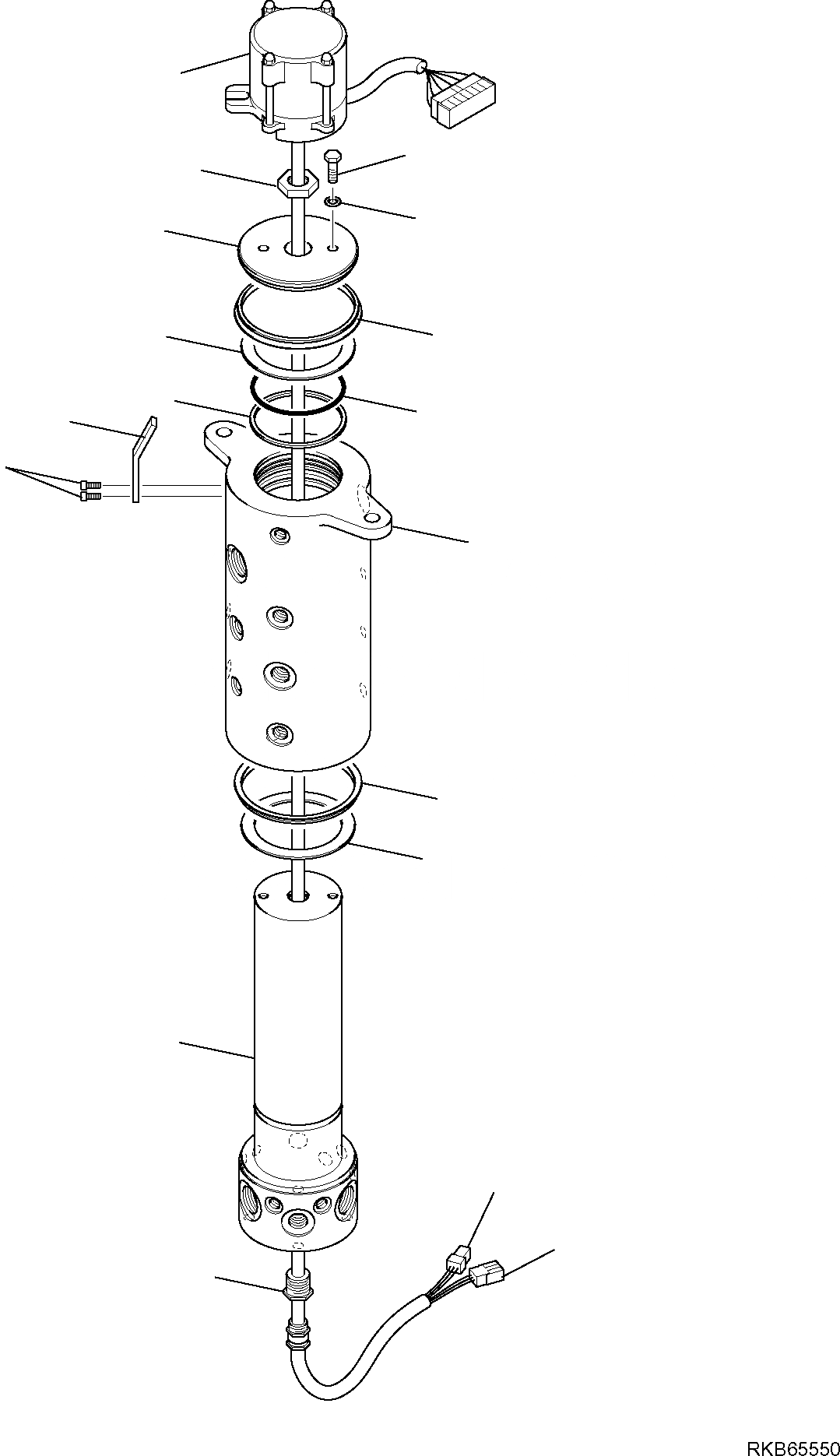

Схема запчастей Komatsu PW98MR-6 - ПОВОРОТНОЕ СОЕДИНЕНИЕ РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИКА
6
4
9
5
3
14
13
16
15
7
8
2
13
14
1
11
12
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

\0

21W-30-R1210

SWIVEL JOINT

1

21W-09-R4510

ROD

2

21W-09-R4520

CYLINDER LINER

3

PLATE

4

BOLT

5

SPRING WASHER

6

21W-09-R4530

COLLECTOR, ASSEMBLY

7

BRACKET

8

BOLT

9

NUT

10

REDUCTION

11

CONNECTOR

12

CONNECTOR

\12

21W-09-R4620

KIT, GASKET

13

GASKET

14

RING

15

O-RING

16

GASKET
