Запчасти Komatsu PW95R-2 ГИДРОЛИНИЯ (PPC ТРУБЫ) (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

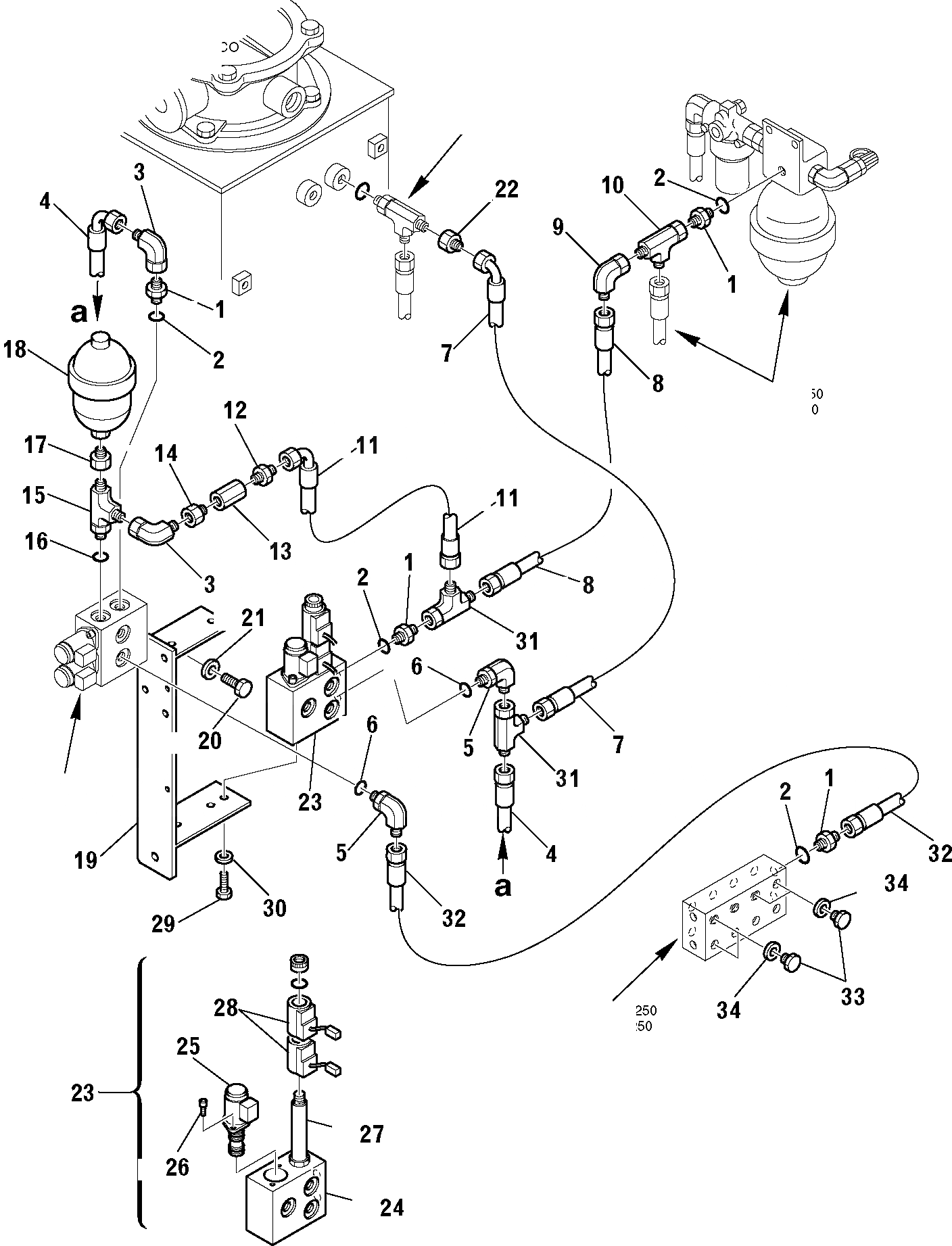

Схема запчастей Komatsu PW95R-2 - ГИДРОЛИНИЯ (PPC ТРУБЫ) (/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
a
a
A
B
C
C
3
2
10
22
4
9
1
1
18
7
2
8
12
17
11
14
15
11
16
13
1
2
3
8
21
31
6
6
20
7
5
1
31
2
23
5
32
4
19
34
30
32
29
33
28
34
25
23
27
26
24

Артикул

Название

Примечание

Количество

1

21D-09-51190

UNION

2

21D-09-69910

O-RING

3

21D-09-55620

ELBOW

4

22E-09-12160

HOSE

5

21D-09-51630

ELBOW

6

21D-09-69910

O-RING

7

22E-09-12570

HOSE

8

21D-09-97370

HOSE

9

21D-09-55670

ELBOW

10

21D-09-52520

TEE

11

22E-09-14120

HOSE

12

21D-09-51180

UNION

13

21D-60-17120

VALVE

14

21D-09-53530

UNION

15

21D-09-58350

TEE

16

21D-09-69910

O-RING

17

21D-09-66810

UNION

18

22E-60-18310

ACCUMULATOR

19

226-60-18210

SUPPORT

20

01010-51020

BOLT

21

01643-31032

WASHER

22

22E-62-11430

UNION

23

22E-60-18101

SOLENOID VALVE, ASSY.

24

HOLDER, VALVE W/CASE

25

226-60-18120

COIL, ASSY.

26

226-60-18130

SCREW

27

21D-60-18531

VALVE

28

226-60-18111

COIL

29

01010-50816

BOLT

30

01643-30823

SPRING WASHER

31

21D-09-52520

TEE

32

21D-09-94670

HOSE

33

21D-09-54720

PLUG

34

21D-09-73160

GASKET

Выбрано товаров: 34
