Запчасти Komatsu PW220-7K РУКОЯТЬ (.9M) (ГРЕЙФЕРН. ЛИНИИ)(№K-) РАБОЧЕЕ ОБОРУДОВАНИЕ

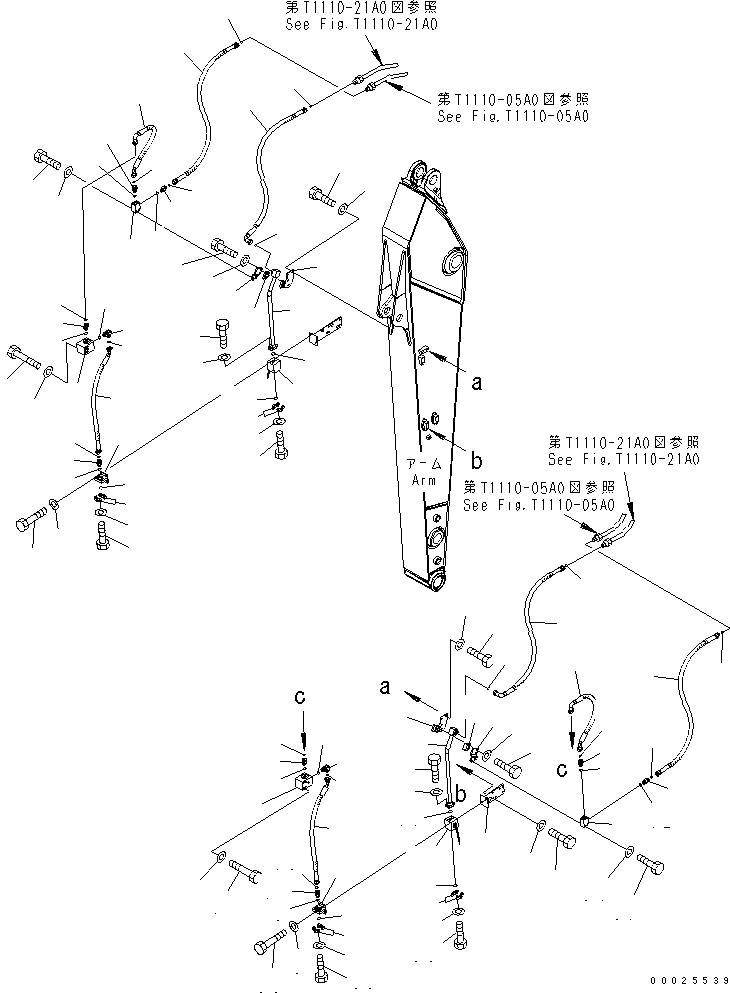

Схема запчастей Komatsu PW220-7K - РУКОЯТЬ (.9M) (ГРЕЙФЕРН. ЛИНИИ)(№K-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
4
4
5
6
6
6
7
8
8
9
9
10
10
10
10
10
10
11
12
12
13
14
14
14
14
14
14
14
15
17
17
17
17
18
18
18
18
18
18
19
20
20
21
22
22
23
23
24
25
27
27
28
28
29
29
30
30
31
32
33
33
33
33
34
34
34
34
34
34
34
35
35
35
36
36
37
37
38
38
39
39
39
39
39
39
40
40
40
40
41
41
41
41
42
42
42
42
43
43
43
43

Артикул

Название

Примечание

Количество

1

20K-70-32310

BRACKET

2

20K-70-32330

BRACKET

3

20G-70-33760

BRACKET

4

20G-70-33810

BLOCK

5

20K-970-3121

VALVE

6

01643-51032

WASHER

7

01010-81095

BOLT

8

07000-13025

O-RING

9

07002-12434

O-RING

10

02896-11018

O-RING

11

02782-10628

ELBOW

12

02781-00628

UNION

13

20K-970-3131

VALVE

14

01643-51032

WASHER

15

01010-81095

BOLT

17

07002-12434

O-RING

18

02896-11018

O-RING

19

02782-10628

ELBOW

20

02781-00628

UNION

21

20K-70-32270

BRACKET

22

20G-70-33890

VALVE

23

20G-70-33780

BRACKET

24

20K-70-32320

BRACKET

25

20G-70-33750

BRACKET

27

02779-206A9

HOSE

28

20K-62-37230

HOSE

29

20K-62-37240

HOSE

30

20K-62-37250

HOSE

31

20K-62-37180

TUBE

32

20K-62-37210

TUBE

33

07371-30640

FLANGE,SPLIT

34

01643-51032

WASHER

35

01010-81020

BOLT

36

01010-81040

BOLT

37

01010-81060

BOLT

38

01010-81095

BOLT

39

07372-21035

BOLT

40

02896-11018

O-RING

41

07000-13025

O-RING

42

07002-12434

O-RING

43

02781-00628

UNION

Выбрано товаров: 41
