Запчасти Komatsu PW220-7H КОНДИЦ. ВОЗДУХА (ШЛАНГИ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

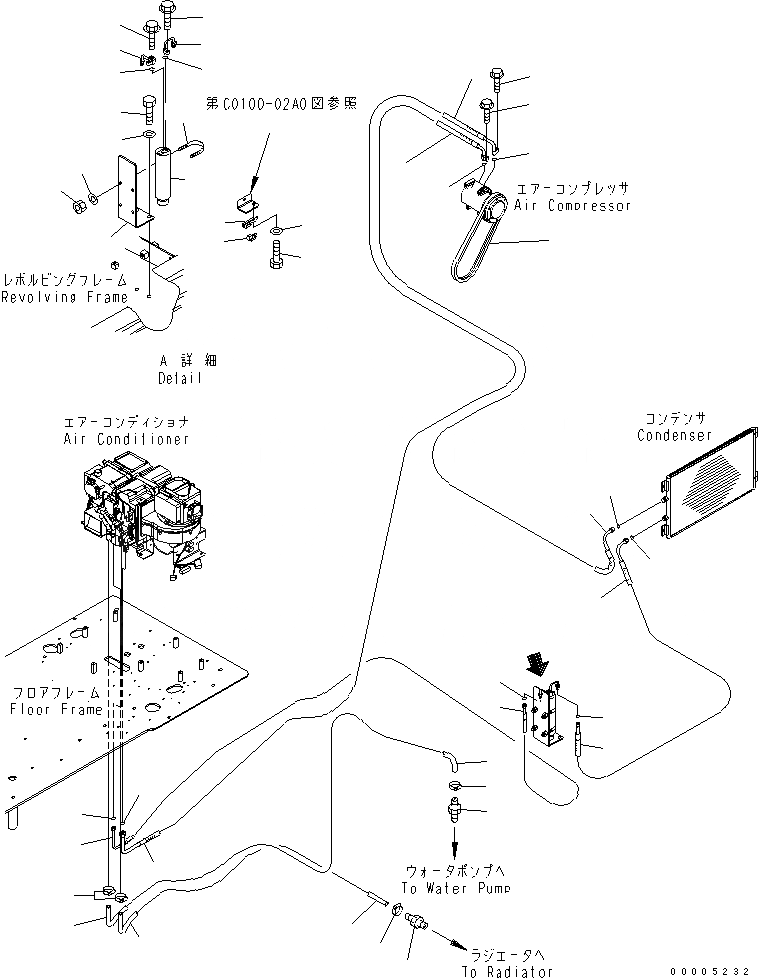

Схема запчастей Komatsu PW220-7H - КОНДИЦ. ВОЗДУХА (ШЛАНГИ) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
16
14
15
26
27
24
23
13
11
12
22
21
29
28
25
31
30
1
2
4
6
3
5
32
2
1
7
8
10
9
8
7
18
20
17
10
9
20
18
19
4
5
19
20
17
A
A
SEE FIG. C0100-02A0

Артикул

Название

Примечание

Количество

1

20K-979-1450

HOSE

2

20Y-979-3140

O-RING

3

01435-00630

BOLT

4

20K-979-3230

HOSE

5

20Y-979-3130

O-RING

6

01435-00630

BOLT

7

20Y-979-1460

HOSE

8

20Y-979-3150

O-RING

9

20K-979-3261

HOSE

10

20Y-979-3150

O-RING

11

20Y-979-6542

TUBE

12

20Y-979-3150

O-RING

13

01435-00625

BOLT

14

20Y-979-6650

TUBE

15

20Y-979-3150

O-RING

16

01435-00625

BOLT

17

21P-977-K140

NIPPLE

18

20K-979-3245

HOSE ASSEMBLY

19

20K-979-3254

HOSE ASSEMBLY

20

07281-00259

CLAMP

21

20Y-979-3120

TANK

22

07283-36155

CLIP

23

01599-01011

NUT

24

01643-31032

WASHER

25

20Y-979-6621

PLATE

26

01010-81230

BOLT

27

01643-31232

WASHER

28

20Y-979-6191

SENSOR

29

20Y-979-6271

BRACKET

30

01010-80620

BOLT

31

01643-30623

WASHER

32

04120-21748

V-BELT

Выбрано товаров: 32
