Запчасти Komatsu PW220-7H МАСЛООХЛАДИТЕЛЬ ЛИНИЯ H ГИДРАВЛИКА

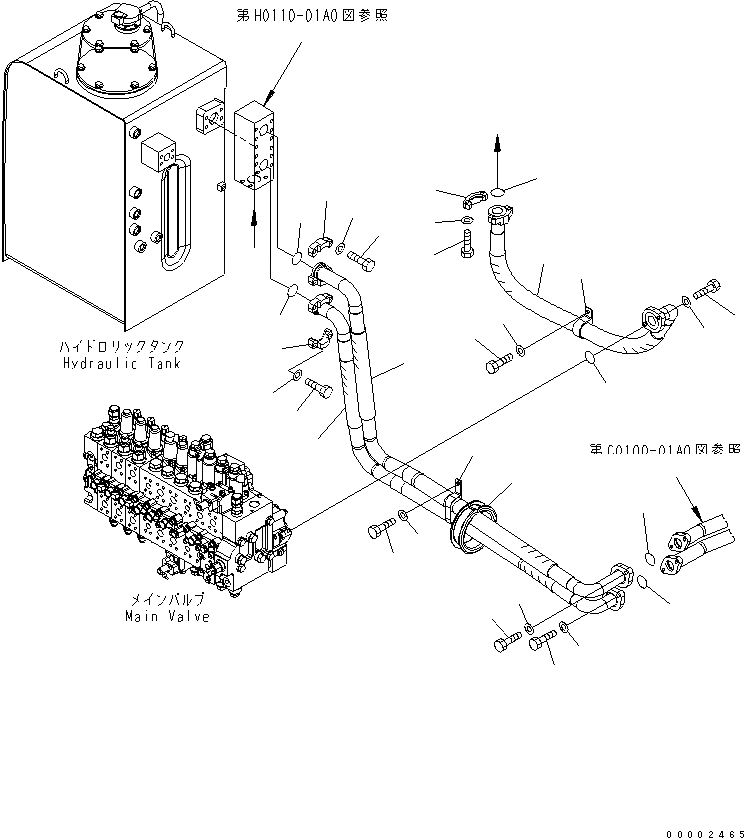

Схема запчастей Komatsu PW220-7H - МАСЛООХЛАДИТЕЛЬ ЛИНИЯ H ГИДРАВЛИКА
12
13
15
14
3
5
4
2
1
16
2
5
4
11
17
18
7
8
10
9
6
20
21
19
22
12
7
10
14
15
9
a
a
SEE FIG. C0100-01A0
SEE FIG. H0110-01A0

Артикул

Название

Примечание

Количество

1

20K-62-31340

HOSE

2

07000-13048

O-RING

3

07371-31465

FLANGE

4

07372-21240

BOLT

5

01643-51232

WASHER

6

20K-62-31350

HOSE

7

07000-13048

O-RING

8

07371-31465

FLANGE

9

07372-21240

BOLT

10

01643-51232

WASHER

11

20K-62-31360

HOSE

12

07000-13048

O-RING

13

07371-31465

FLANGE

14

07372-21240

BOLT

15

01643-51232

WASHER

16

20K-62-31380

CLIP

17

01010-81225

BOLT

18

01643-31232

WASHER

19

21P-62-23440

CLIP

20

01010-81225

BOLT

21

01643-31232

WASHER

22

208-62-K3150

GROMMET

Выбрано товаров: 22
