Запчасти Komatsu PW200-7 ТОПЛИВН. ДРЕНАЖ AA ДВИГАТЕЛЬ

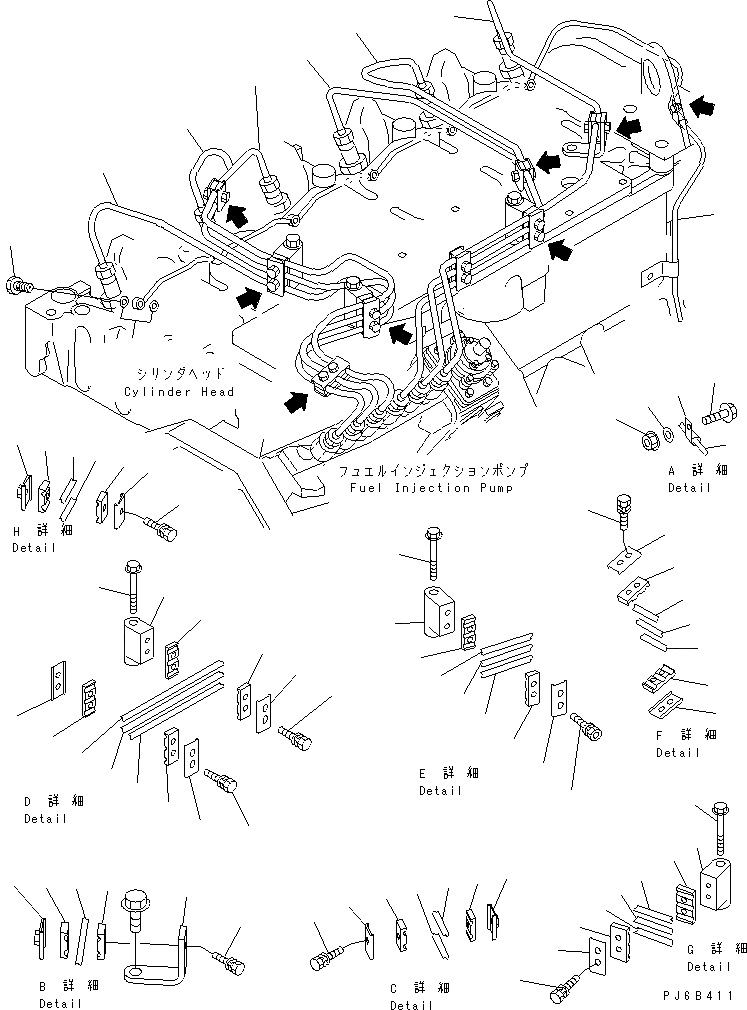

Схема запчастей Komatsu PW200-7 - ТОПЛИВН. ДРЕНАЖ AA ДВИГАТЕЛЬ
2
8
9
10
19
20
21
1
4
5
6
7
1
14
11
13
10
9
8
13
12
17
18
10
9
18
16
14
31
26
24
24
22
25
31
15
13
10
9
8
13
11
14
23
24
21
20
19
24
22
25
28
29
21
29
30
25
25
27
29
19
20
29
28
14
11
13
8
9
10
13
15
31
H
G
E
F
D
C
A
B
H
D
E
C
G
B
F
A
3

Артикул

Название

Примечание

Количество

1

6738-71-5520

MANIFOLD, FUEL DRAIN

2

6732-71-6240

BOLT, JOINT

3

6732-71-6260

GASKET

4

6732-21-5160

BOLT

5

04434-50508

CLIP

6

01643-30823

WASHER

7

6732-71-3210

NUT

8

6738-71-5110

TUBE, NO.1

9

6738-71-5120

TUBE, NO.2

10

6738-71-5130

TUBE, NO.3

11

6734-71-5710

BRACKET, TUBE

12

6735-71-5830

BRACKET, TUBE

13

6734-71-5720

ISOLATOR, VIBRATION

14

6734-71-5520

BOLT

15

6734-71-5741

BRACKET, FUEL PUMP

16

6735-71-5820

BRACKET, TUBE

17

6735-71-5840

BRACKET, TUBE

18

6735-71-5860

ISOLATOR, VIBRATION

19

6735-71-5643

TUBE, NO.4

20

6735-71-5653

TUBE, NO.5

21

6735-71-5663

TUBE, NO.6

22

6734-71-5710

BRACKET, TUBE

23

6735-71-5830

BRACKET, TUBE

24

6734-71-5720

ISOLATOR, VIBRATION

25

6734-71-5520

BOLT

26

6734-71-5741

BRACKET, FUEL PUMP

27

6735-71-5820

BRACKET, TUBE

28

6735-71-5840

BRACKET, TUBE

29

6735-71-5860

ISOLATOR, VIBRATION

30

6732-71-5760

BRACKET, TUBE

31

6734-11-5210

SCREW,HEX FLANGE HEAD CAP

Выбрано товаров: 31
