Запчасти Komatsu PW160-7E0 ТОРМОЗН. ГИДРОЛИНИЯ (НИЖН.) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА

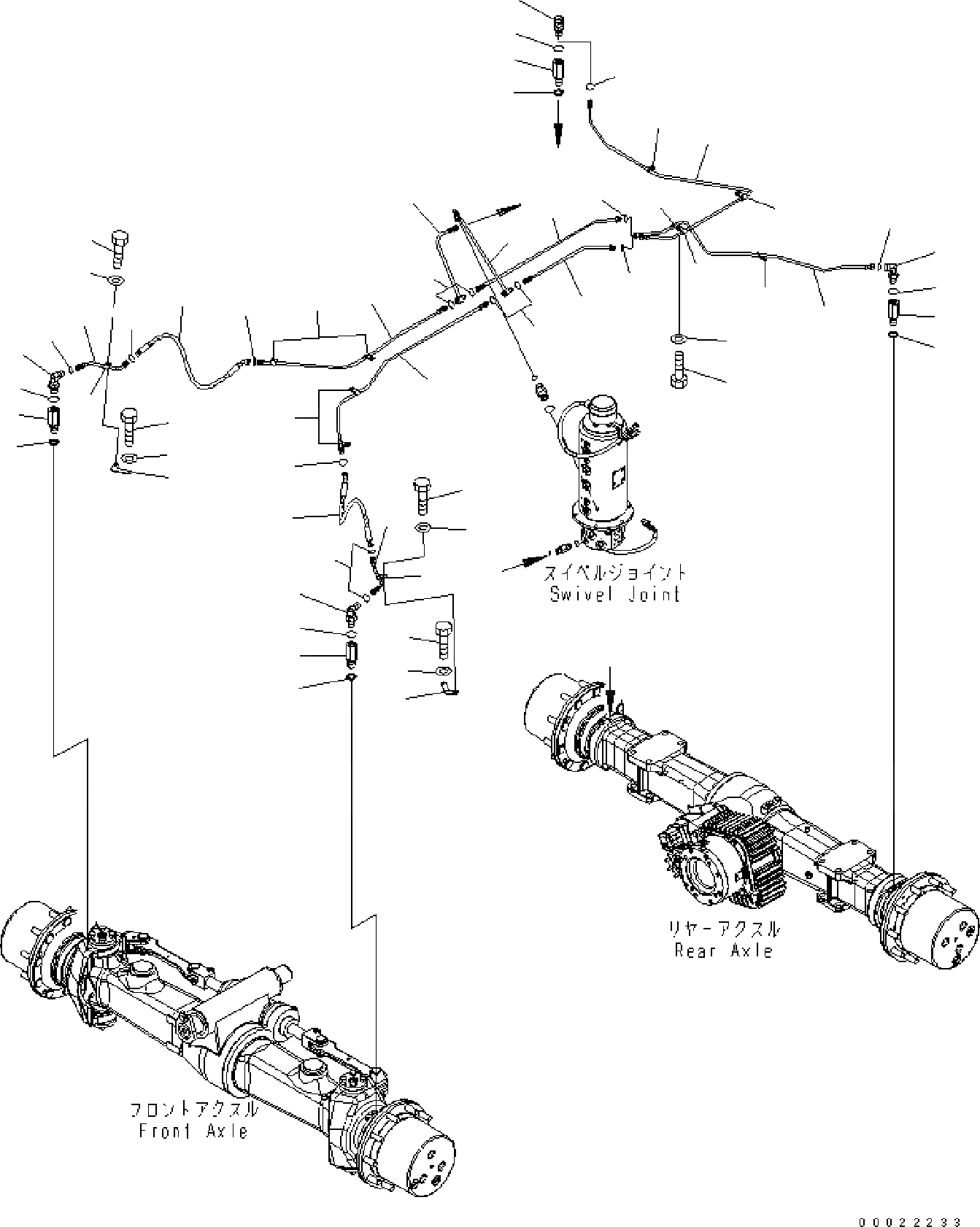

Схема запчастей Komatsu PW160-7E0 - ТОРМОЗН. ГИДРОЛИНИЯ (НИЖН.) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА
3
18
2
1
19
24
11
24
19
3
18
2
1
12
24
24
25
26
19
10
19
24
19
9
8
b
b
a
a
7
19
13
14
23
22
24
19
17
23
22
19
15
19
3
18
2
1
4
6
5
20
24
19
17
19
16
6
4
5
21
1
2
18
3

Артикул

Название

Примечание

Количество

1

07005-01612

SEAL

2

20K-62-33210

ADAPTER

3

11Y-62-12160

ELBOW

4

04434-51010

CLIP

5

01643-31032

WASHER

6

01010-80816

BOLT

7

20G-62-42110

TUBE

7

20G-62-32330

TUBE

8

20G-62-42120

TUBE

8

20G-62-32340

TUBE

9

20G-62-32350

TUBE

10

20G-62-32360

TUBE

11

20G-62-32371

TUBE

12

20G-62-32380

TUBE

13

20G-62-32390

TUBE

14

20G-62-32410

TUBE

15

20G-62-32420

TUBE

16

20G-62-32430

TUBE

17

02767-202A6

HOSE

18

07002-11423

O-RING

19

02896-11008

O-RING

20

20G-62-32681

BRACKET

21

20G-62-32691

BRACKET

22

01643-30823

WASHER

23

01010-81020

BOLT

24

04434-51012

CLIP

25

01643-31232

WASHER

26

01010-81220

BOLT

Выбрано товаров: 28
