Запчасти Komatsu PW160-7 РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ВЕРХН.) (ПАТРУБКИ) (EXCEPT ITALY) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

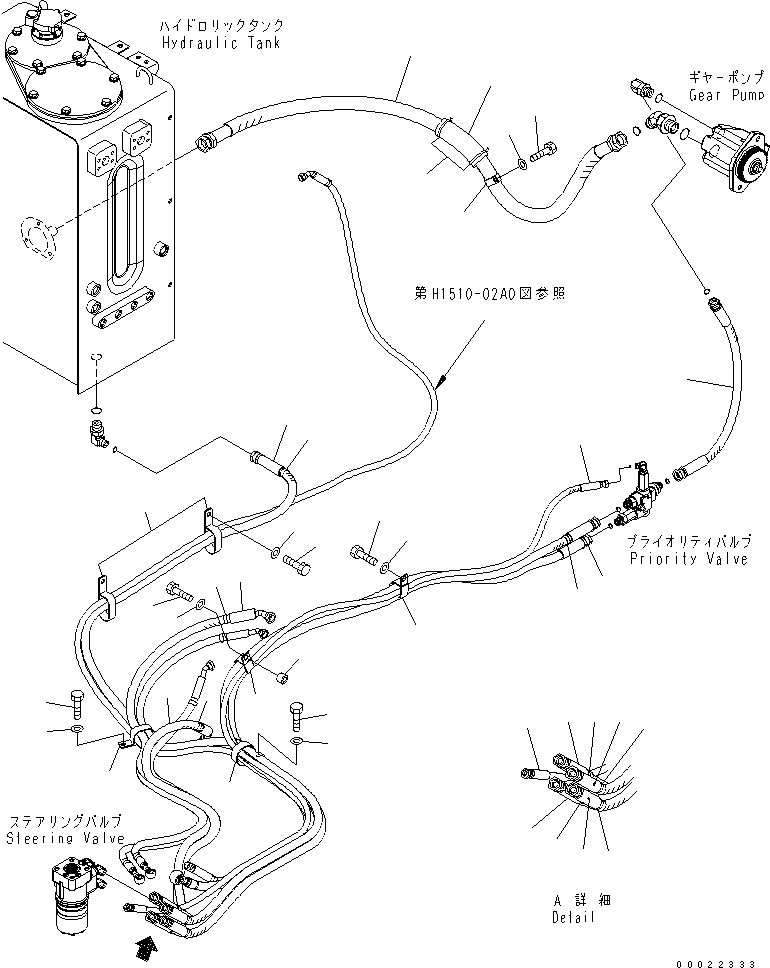

Схема запчастей Komatsu PW160-7 - РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ВЕРХН.) (ПАТРУБКИ) (EXCEPT ITALY) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
11
12
23
24
13
22
1
8
2
3
8
4
5
9
10
6
7
2
3
18
15
14
21
20
14
16
30
29
10
9
28
6
7
15
17
27
26
25
19
5
4
A
A
SEE FIG. H1510-02A0

Артикул

Название

Примечание

Количество

1

02765-004A4

HOSE

2

02765-00428

HOSE

3

20E-62-K7380

MARK, P2

4

02767-00414

HOSE

5

20G-62-K4540

MARK, L

6

02767-00419

HOSE

7

20G-62-K4550

MARK, R

8

02765-00229

HOSE

9

02765-00430

HOSE

10

203-62-58210

MARK, T1

11

07102-21016

HOSE

12

203-62-41150

COVER

13

08034-00536

BAND

14

203-62-63271

CLIP

15

01643-31232

WASHER

16

144-947-3490

SPACER

17

01010-81240

BOLT

18

01010-81220

BOLT

19

21K-03-11190

CLIP

20

01643-31232

WASHER

21

01010-81220

BOLT

22

208-06-19170

CLIP

23

01643-31232

WASHER

24

01010-81220

BOLT

25

203-62-63260

CLIP

26

01643-31232

WASHER

27

01010-81220

BOLT

28

20K-62-35010

CLIP

29

01643-31232

WASHER

30

01010-81220

BOLT

Выбрано товаров: 30
