СТРЕЛА ADJUST ЦИЛИНДР (ТРУБЫ) (/) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) (С ГЛАВН. КЛАПАН)

Запчасти Komatsu PW130-7K СТРЕЛА ADJUST ЦИЛИНДР (ТРУБЫ) (/) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) (С ГЛАВН. КЛАПАН) РАБОЧЕЕ ОБОРУДОВАНИЕ

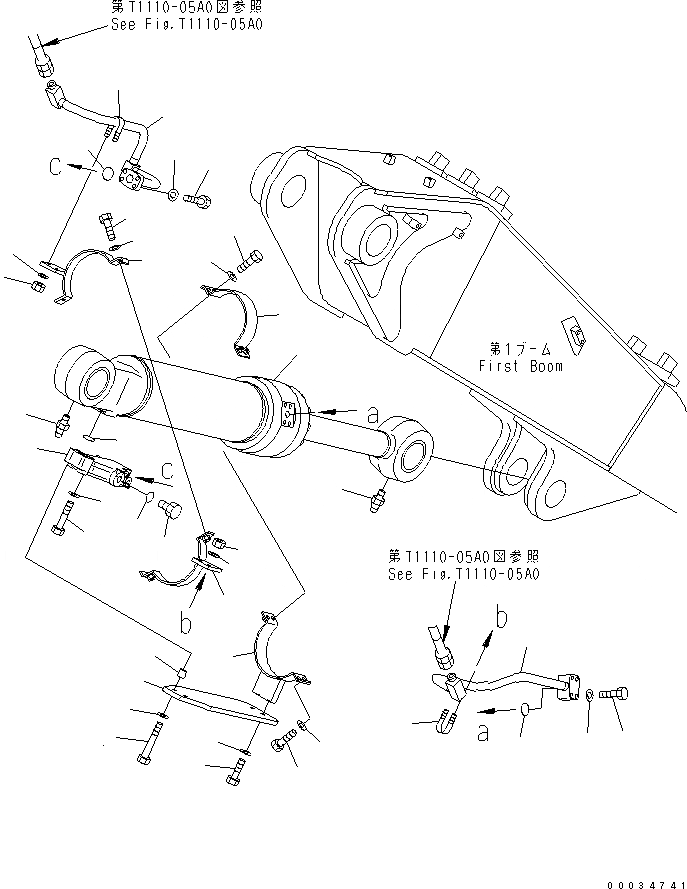

Схема запчастей Komatsu PW130-7K - СТРЕЛА ADJUST ЦИЛИНДР (ТРУБЫ) (/) (ДЛЯ 2-СЕКЦИОНН. СТРЕЛЫ) (С ГЛАВН. КЛАПАН) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
18
18
19
19
20
21
21
22
23
24
25
26
27
28
28
28
29
30
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20E-63-K2500

CYLINDER ASS'Y,(SEE FIG.Y1630-02A1)

2

20E-63-K2242

TUBE

3

07000-13030

O-RING (KIT)

4

07372-21035

BOLT

5

01643-51032

WASHER

6

702-21-08021

PILOT VALVE ASS'Y,(SEE FIG.Y1679-01A1)

7

01010-81095

BOLT

8

07372-21060

BOLT

9

01643-51032

WASHER

10

07000-13030

O-RING (KIT)

11

20E-63-K2191

TUBE

12

07000-13030

O-RING

13

07372-21035

BOLT

14

01643-51032

WASHER

15

20E-63-K2150

CLAMP

16

01010-81035

BOLT

17

01643-51032

WASHER

18

07283-22236

CLIP

19

01599-01011

NUT

20

01643-31032

WASHER

21

07020-00000

FITTING,GREASE

22

07040-11409

PLUG

23

07002-11423

O-RING

24

20E-63-K2360

PLATE

25

20E-63-K2410

SPACER

26

20E-63-K2370

BRACKET

27

20E-63-K2390

BRACKET

28

01010-81035

BOLT

29

01643-51032

WASHER

30

01643-31032

WASHER

|K

20E-63-K0030

SERVICE KIT
