Запчасти Komatsu PW110R-1 ГИДРОЛИНИЯ (ХОД КЛАПАН PPCЛИНИЯ) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА

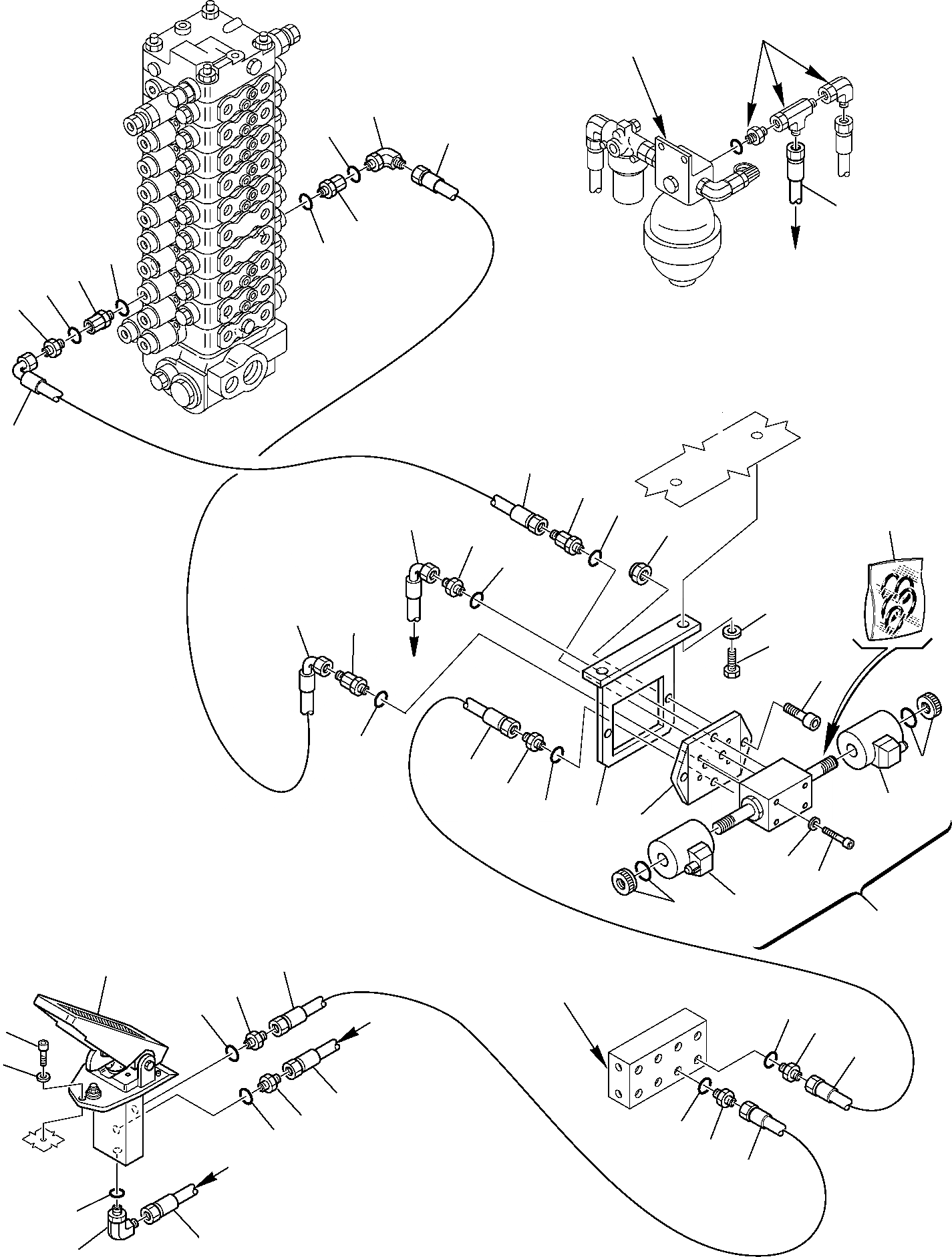

Схема запчастей Komatsu PW110R-1 - ГИДРОЛИНИЯ (ХОД КЛАПАН PPCЛИНИЯ) СИСТЕМА УПРАВЛЕНИЯ И ОСНОВНАЯ РАМА
A
B
C
a
a
b
b
34
35
3
12
32
33
33
32
2
1
4
4
5
6
22
9
27
7
8
19
3
5
18
28
6
23
16
13
21
14
17
26
25
24
21
23
20
15
29
13
14
14
13
30
16
31
12
13
14
14
13
15
11
9
10

Артикул

Название

Примечание

Количество

1

22E-09-11210

UNION

2

21D-09-69960

O-RING

3

22E-09-12530

HOSE

4

22E-09-12110

HOSE

5

226-62-12210

ORIFICE

6

21D-09-69960

O-RING

7

21D-09-51160

UNION

8

21D-09-69960

O-RING

9

22E-09-12510

HOSE

10

21D-09-51600

ELBOW

11

21D-09-69960

O-RING

12

21D-09-97290

HOSE

13

21D-09-51180

UNION

14

21D-09-69960

O-RING

15

21D-09-97260

HOSE

16

21D-09-97280

HOSE

17

22E-62-12240

SUPPORT

18

01010-51020

BOLT

19

01643-31032

SPRING WASHER

20

226-60-18400

SOLENOID VALVE, ASSY.

21

226-60-18410

COIL

22

226-60-18430

KIT, GASKET

23

226-60-18420

NUT, KIT

24

01252-40550

SCREW

25

21D-09-74130

SPRING WASHER

26

21D-60-17610

PLATE

27

21D-09-23150

NUT

28

01252-40625

SCREW

29

22E-60-12300

TRAVEL PCC VALVE, ASSY.

30

01252-40625

SCREW

31

21D-09-74440

SPRING WASHER

32

22E-62-12470

ORIFICE

33

21D-09-69960

O-RING

34

22E-09-11310

ELBOW

35

21D-09-69960

O-RING

Выбрано товаров: 35
