Запчасти Komatsu PW110R-1 ГИДРОЛИНИЯ (ЗАДН. ОПОРА) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

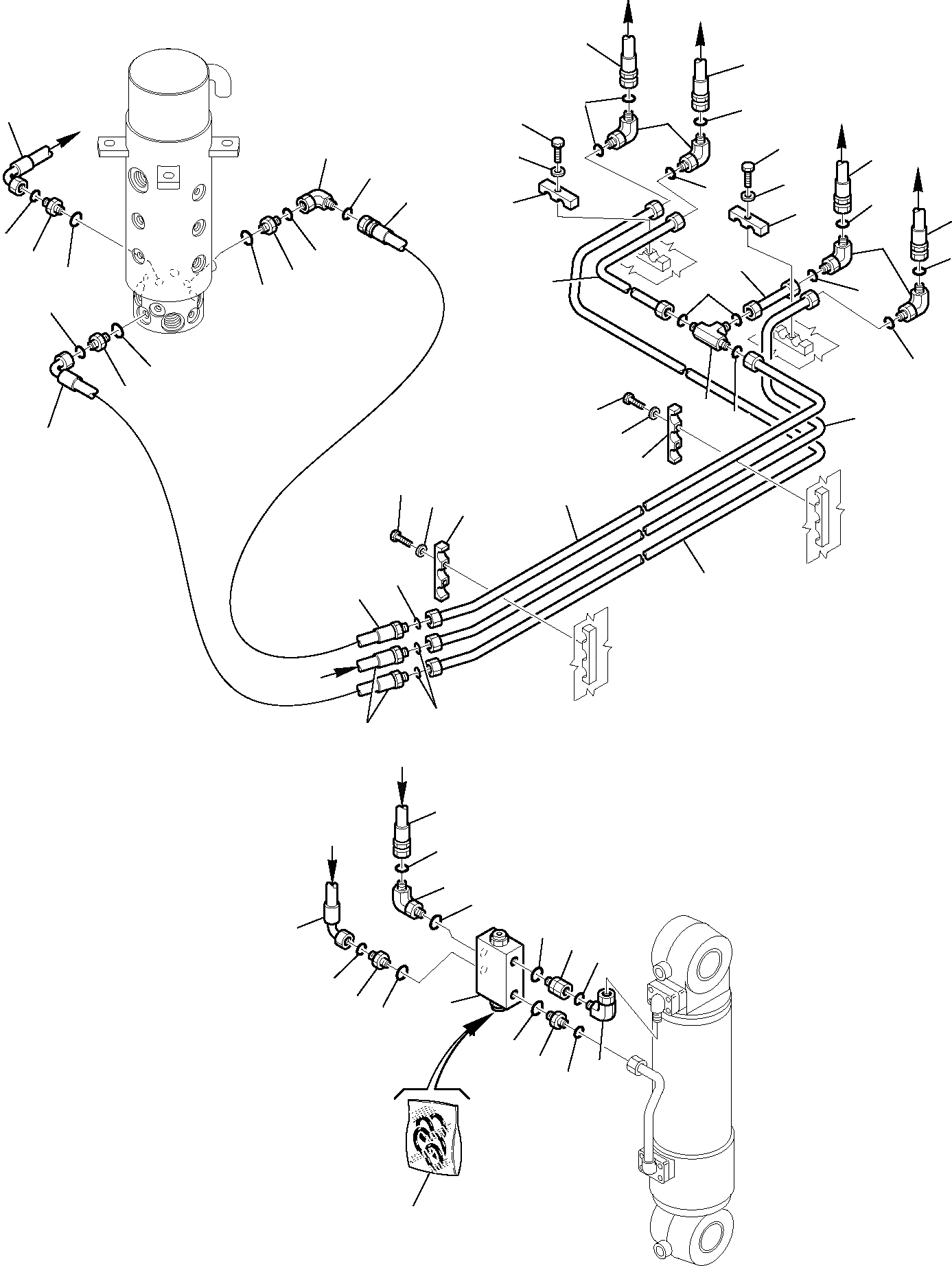

Схема запчастей Komatsu PW110R-1 - ГИДРОЛИНИЯ (ЗАДН. ОПОРА) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
10
26
c
c
a
b
b
b
c
a
27
25
25
4
24
22
40
22
23
27
41
23
25
25
9
21
21
26
24
3
25
19
8
1
2
20
6
18
25
7
3
25
2
1
17
15
12
18
4
16
14
15
13
16
14
11
9
5
4
26
30
28
29
34
27
33
39
3
1
31
2
36
35
38
37
32

Артикул

Название

Примечание

Количество

1

226-09-12670

UNION

2

21D-09-69910

O-RING

3

21D-09-69670

O-RING

4

226-09-11280

HOSE

5

21D-09-69670

O-RING

6

226-09-12680

UNION

7

21D-09-69970

O-RING

8

21D-09-69670

O-RING

9

22E-09-15120

HOSE

10

21D-09-69670

O-RING

11

226-62-13290

PIPE

12

226-62-13310

PIPE

13

226-62-13320

PIPE

14

21D-09-68220

CLAMP

15

01016-50830

BOLT

16

01643-30823

WASHER

17

226-09-12380

TEE

18

21D-09-69670

O-RING

19

226-62-13330

PIPE

20

226-62-13340

PIPE

21

21D-09-68180

HOSE-CLAMP

22

01010-50630

BOLT

23

01643-30623

WASHER

24

226-09-12150

ELBOW

25

21D-09-69670

O-RING

26

226-09-11960

HOSE

26

22E-09-12780

HOSE

27

226-09-11350

HOSE

27

22E-09-12480

HOSE

28

226-09-12750

ELBOW

29

21D-09-69910

O-RING

30

21D-09-69670

O-RING

31

21D-60-17200

VALVE, ASSY.

32

21D-60-17250

KIT, GASKET

33

226-62-13350

UNION

34

21D-09-69910

O-RING

35

226-62-13360

UNION

36

21D-09-69910

O-RING

37

21D-09-69770

O-RING

38

226-09-12120

ELBOW

39

21D-09-69770

O-RING

40

226-09-12140

ELBOW

41

21D-09-69670

O-RING

Выбрано товаров: 43
