E-8 Э/ПРОВОДКА ПЕРЕКЛЮЧАТЕЛЯ И GROUND КАБЕЛЬ

Запчасти Komatsu PC88MR-8 E-8 Э/ПРОВОДКА ПЕРЕКЛЮЧАТЕЛЯ И GROUND КАБЕЛЬ ЭЛЕКТРИКА

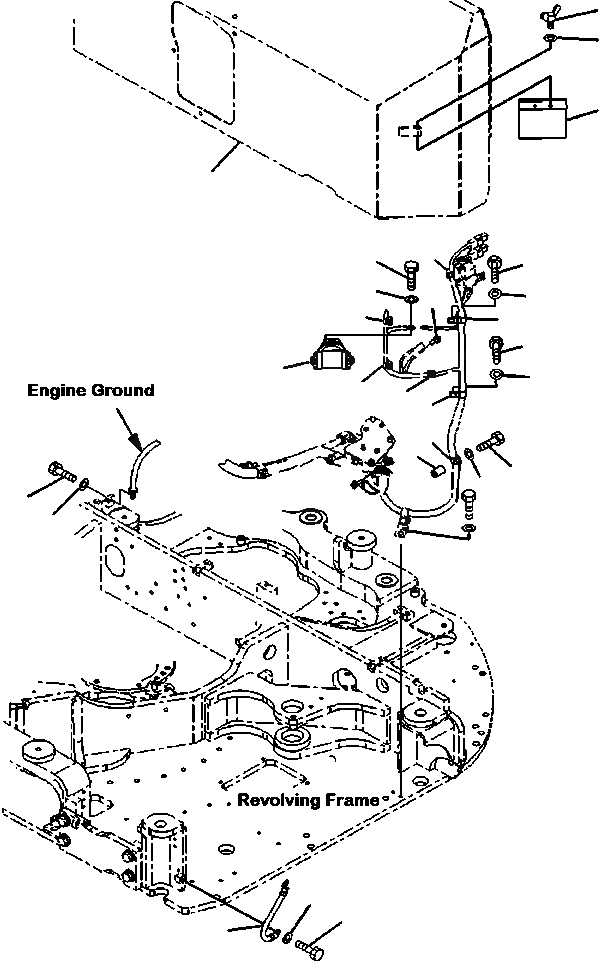

Схема запчастей Komatsu PC88MR-8 - E-8 Э/ПРОВОДКА ПЕРЕКЛЮЧАТЕЛЯ И GROUND КАБЕЛЬ ЭЛЕКТРИКА
18
17
25
14
2
12
3
13
19
15
11
9
1
10
15
6
15
8
4
5
7
20
21
16
24
23
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

08088-30000

SWITCH, BATTERY RELAY . . . . . . . .

2

01010-80830

BOLT

3

01643-30823

WASHER

4

04434-51912

CLIP

5

20Y-03-11220

COLLAR

6

01010-81260

BOLT

7

01643-31232

WASHER

8

04434-51912

CLIP

9

01010-81220

BOLT

10

01643-31232

WASHER

11

04434-52312

CLIP

12

01010-81220

BOLT

13

01643-31232

WASHER

14

08211-01020

CLIP

15

08211-00720

CLIP

16

21W-06-42250

SHEET

17

01643-30823

WASHER

18

01434-00820

BOLT, WING

19

08038-00519

CAP, TERMINAL

20

01010-81020

BOLT

21

01643-31032

WASHER

22

08028-43030

CABLE, GROUND

23

01010-81020

BOLT

24

01643-31032

WASHER
