Запчасти Komatsu PC850SE-8E0 COVER, ПРАВ. (№-) COVER, ЕС НОВ. NOISE ARRANGEMENT

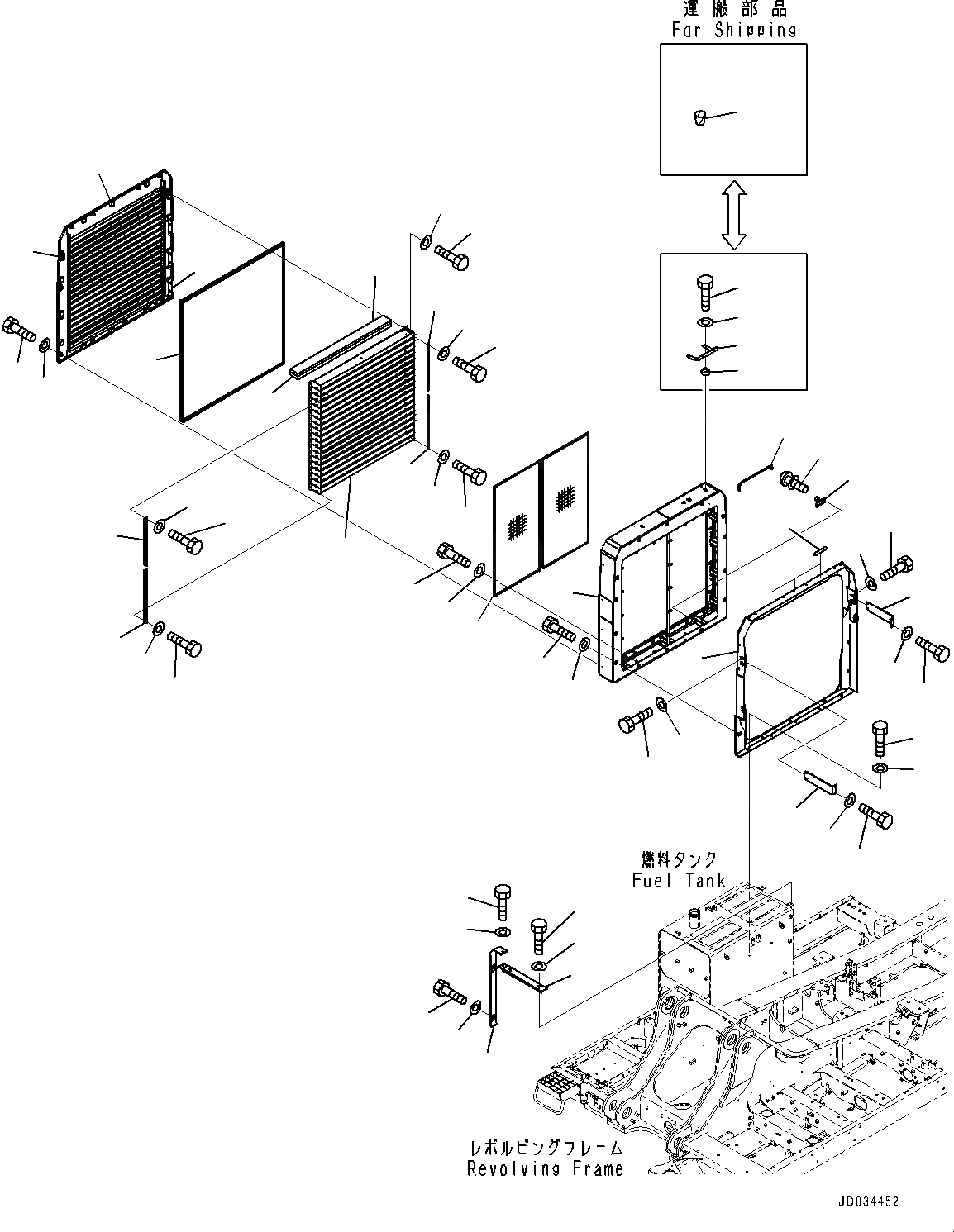

Схема запчастей Komatsu PC850SE-8E0 - COVER, ПРАВ. (№-) COVER, ЕС НОВ. NOISE ARRANGEMENT
1
2
3
4
5
25
26
27
28
29
30
31
32
33
34
35
38
39
40
41
42
43
44
45
46
47
38
39
40
41
42
37
36
12
13
14
15
16
17
18
19
20
21
22
23
24
16
17
18
19
20
21
13
6
7
8
9
10
11

Артикул

Название

Примечание

Количество

1

209-54-48110

Frame

2

209-54-43270

Sheet

3

01010-81230

Bolt

4

01643-31232

Washer

5

209-54-43123

Duct

6

209-54-43131

Cover

7

209-53-12150

Sheet

8

21K-54-22460

Hinge,Welded

9

01010-81240

Bolt

10

01643-31232

Washer

11

209-54-43190

Seal

12

209-54-43150

Blade

13

209-54-43180

Sheet

14

01010-81020

Bolt

15

01643-31032

Washer

16

209-54-43160

Frame

17

01010-80616

Bolt

18

01643-30623

Washer

19

209-54-43170

Frame

20

01010-80616

Bolt

21

01643-30623

Washer

22

209-54-43140

Net

23

01010-80816

Bolt

24

01643-30823

Washer

25

20Y-54-29232

Bar

26

20B-54-12210

Spring

27

01023-10408

Screw

28

01010-81240

Bolt

29

01643-31232

Washer

30

209-54-41570

Cover

31

01010-81230

Bolt

32

175-54-34170

Washer

33

209-54-41560

Cover

34

01010-81230

Bolt

35

01643-31232

Washer

36

01010-81230

Bolt

37

175-54-34170

Washer

38

209-54-41550

Plate

39

01010-81240

Bolt

40

01643-31232

Washer

41

01010-81240

Bolt

42

175-54-34170

Washer

43

209-54-43610

Grip

44

198-43-15310

Collar

45

01010-81250

Bolt

46

01643-31232

Washer

47

07049-01215

Plug

Выбрано товаров: 47
