Запчасти Komatsu PC850-8R1 МОТОР ВЕНТИЛЯТОРА ТРУБЫ (№7-) МОТОР ВЕНТИЛЯТОРА ТРУБЫ

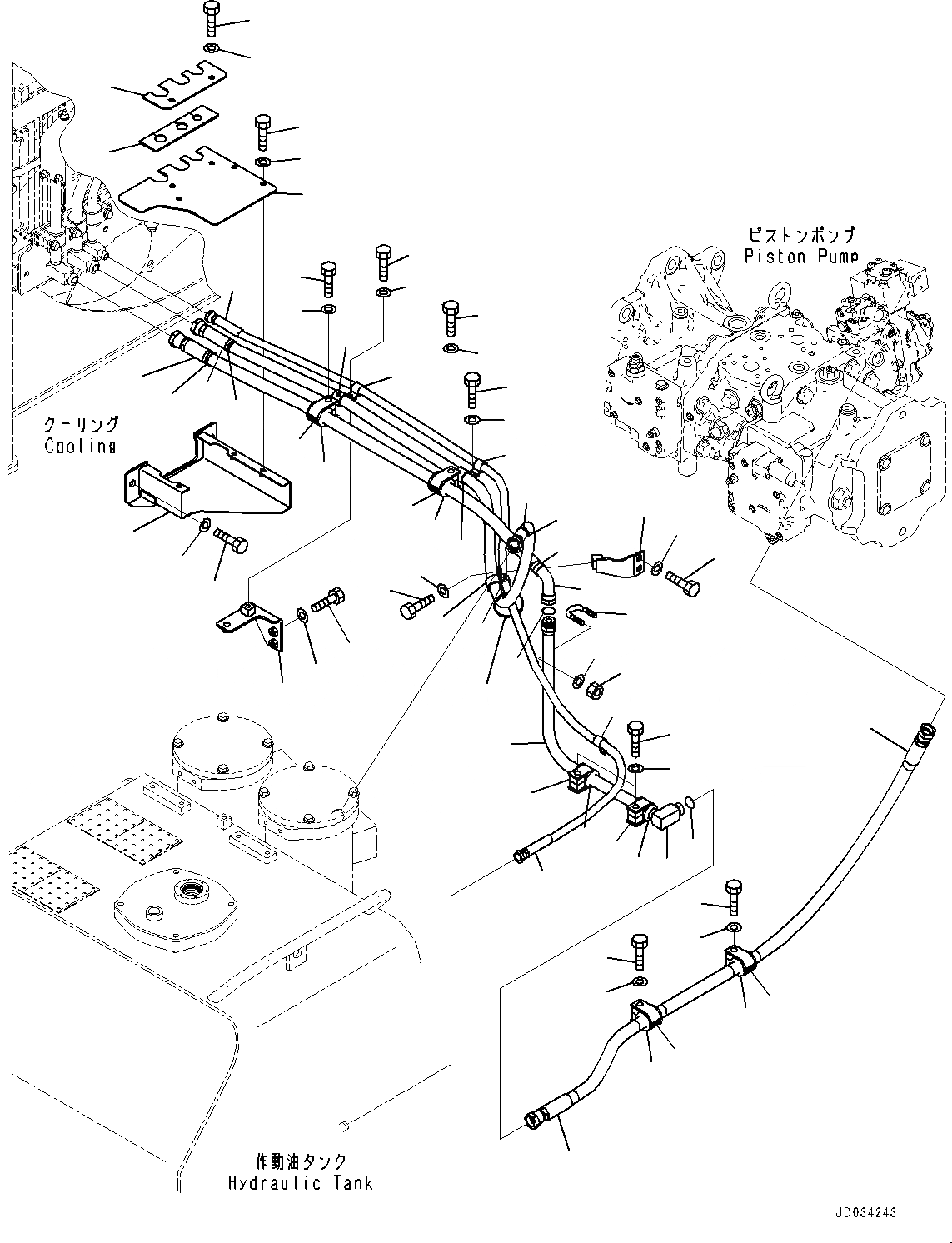

Схема запчастей Komatsu PC850-8R1 - МОТОР ВЕНТИЛЯТОРА ТРУБЫ (№7-) МОТОР ВЕНТИЛЯТОРА ТРУБЫ
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
43
44
45
46
47
48
34
35
17
18
39
40
41
38
19
20
15
16
36
49
9
8
6
7
1
4
5
6
2
3
21
23
22
37

Артикул

Название

Примечание

Количество

1

209-62-45410

Hose

2

07095-00628

Cushion

3

07094-10620

Clamp

4

01010-81270

Bolt

5

01643-31232

Washer

6

209-62-41421

Tube

7

02896-61018

O-ring

8

07095-00526

Cushion

9

07094-10518

Clamp

10

01010-81270

Bolt

11

01643-31232

Washer

12

07283-32738

Clip, Pipe

13

01597-01009

Nut

14

01643-31032

Washer

15

209-62-42460

Hose

16

20Y-62-22790

Band, Red

17

07095-00628

Cushion

18

07094-10620

Clamp

19

01010-81280

Bolt

20

01643-31232

Washer

21

209-62-41590

Bracket

22

01010-81230

Bolt

23

01643-31232

Washer

24

209-62-41430

Cover

25

01010-81230

Bolt

26

01643-31232

Washer

27

209-62-41441

Cover

28

01010-81025

Bolt

29

01643-31032

Washer

30

209-62-41450

Cover

31

209-62-41470

Sheet

32

01010-81025

Bolt

33

01643-31032

Washer

34

209-62-42481

Hose

35

20Y-62-22830

Band, White

36

209-62-45470

Hose

37

08034-20536

Band

38

04434-52712

Clip

39

04434-51912

Clip

40

01010-81225

Bolt

41

01643-31232

Washer

42

209-62-41461

Bracket

43

01010-81230

Bolt

44

01643-31232

Washer

45

04434-52712

Clip

46

04434-52112

Clip

47

01010-81225

Bolt

48

01643-31232

Washer

49

04434-52112

Clip

Выбрано товаров: 49
