ПАЛЕЦ СТРЕЛЫ(№-)

Запчасти Komatsu PC850-8E0 ПАЛЕЦ СТРЕЛЫ(№-) СТРЕЛА НИЖН. ПАЛЕЦ

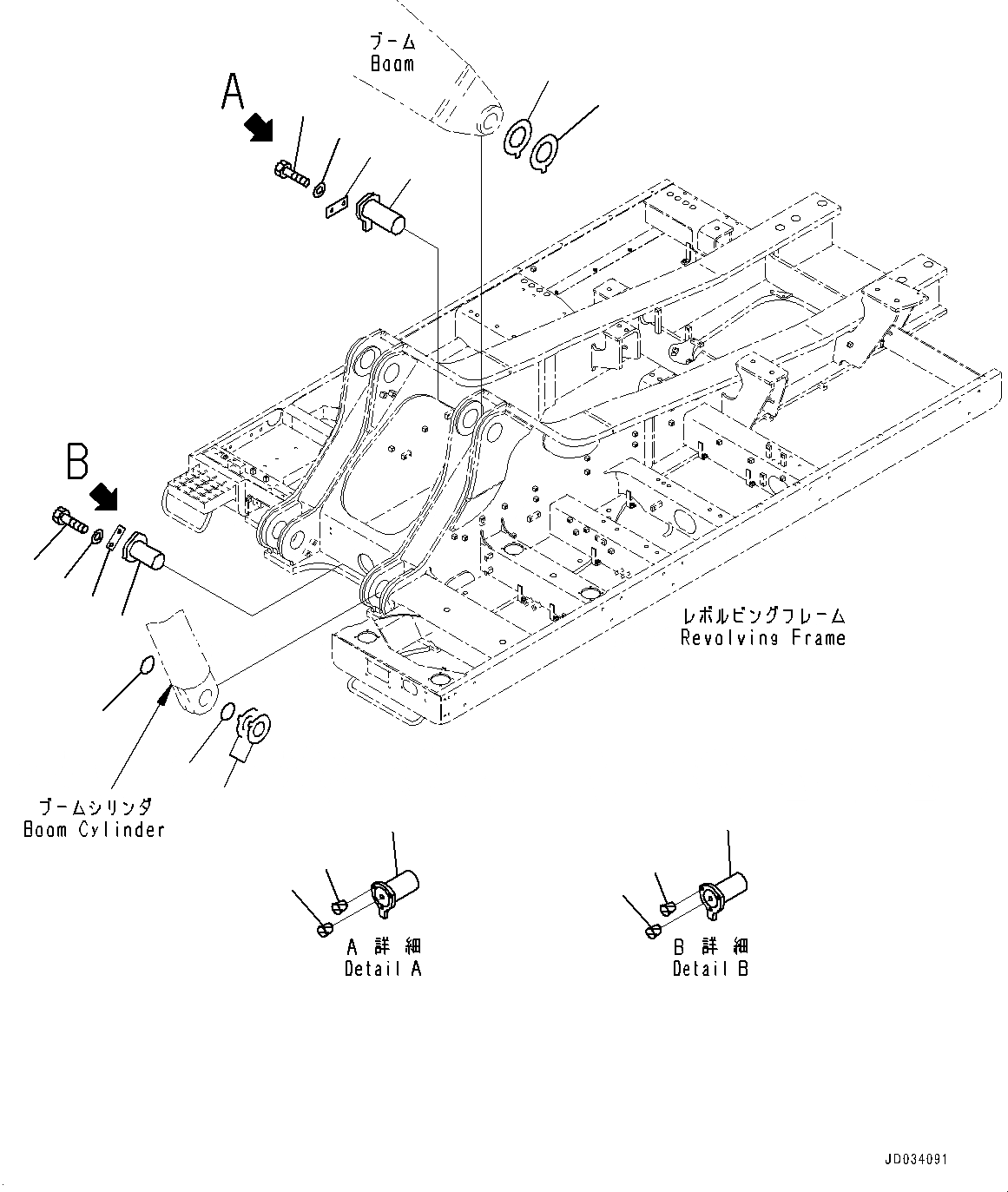

Схема запчастей Komatsu PC850-8E0 - ПАЛЕЦ СТРЕЛЫ(№-) СТРЕЛА НИЖН. ПАЛЕЦ
1
2
3
4
5
9
10
11
12
13
14
13
6
8
7
16
15
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

209-72-11172

Pin

2

21N-70-11230

Plate

3

01010-81640

Bolt

4

01643-31645

Washer

5

209-70-71640

Shim, T=1.0mm

6

209-70-71650

Shim, T=1.5mm

7

07049-02430

Plug

8

07049-03038

Plug, Cork

9

209-72-51161

Pin

10

21N-70-11230

Plate

11

01010-81640

Bolt

12

01643-31645

Washer

13

07000-12130

O-ring

14

209-72-00040

Shim Assembly

14

Shim, T=1.0mm

|$15

Shim, T=1.5mm

15

07049-02430

Plug

16

07049-03038

Plug, Cork
