Запчасти Komatsu PC800SE-8R1 РУКОЯТЬ, СМАЗЫВАЮЩ. ЛИНИЯ (№7-) РУКОЯТЬ, 9MM

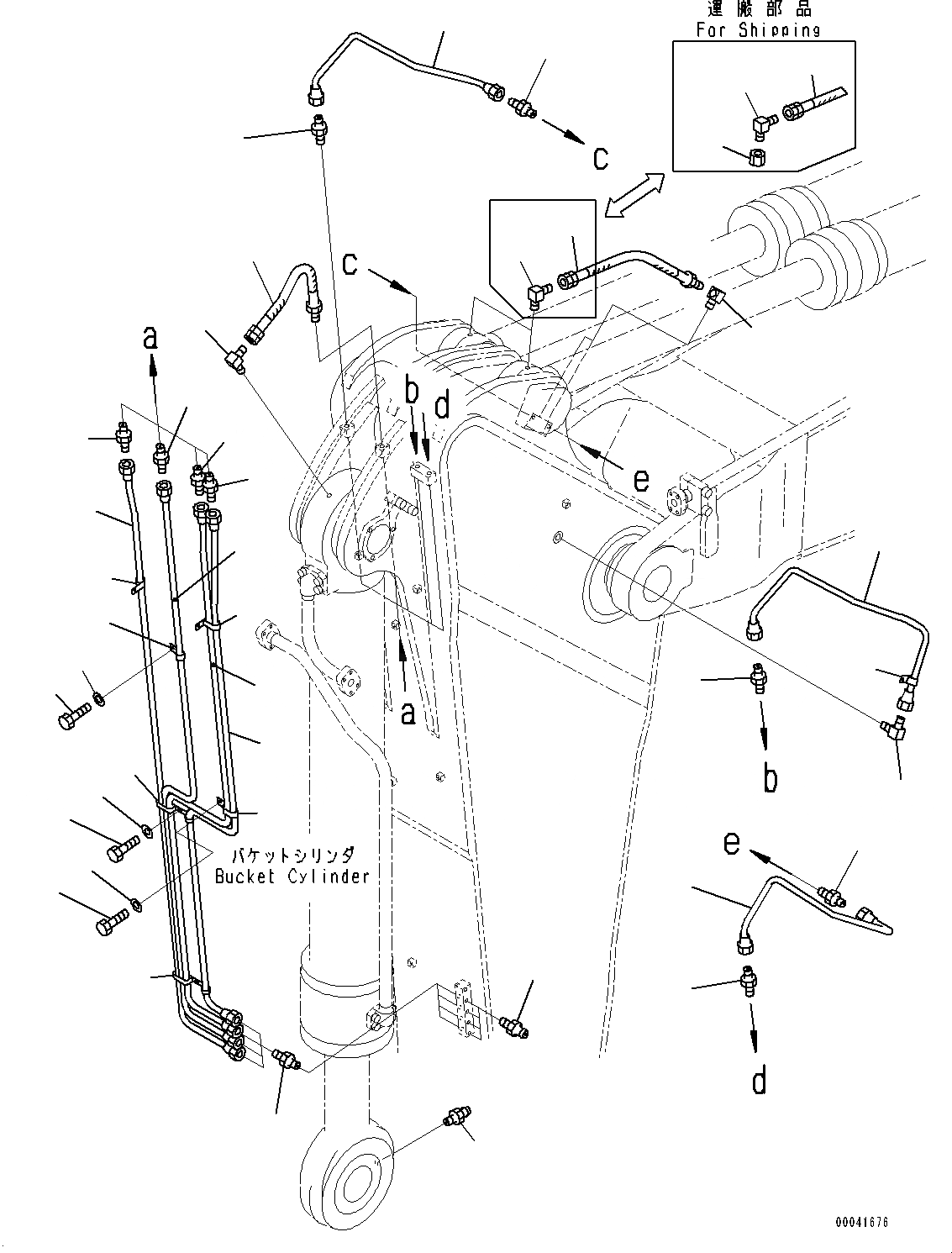

Схема запчастей Komatsu PC800SE-8R1 - РУКОЯТЬ, СМАЗЫВАЮЩ. ЛИНИЯ (№7-) РУКОЯТЬ, 9MM
10
8
8
3
15
1
9
6
5
4
8
11
12
13
18
17
16
28
23
25
26
19
21
22
8
8
8
24
23
20
24
23
2
13
14
14
27
26
25
7
11

Артикул

Название

Примечание

Количество

1

07020-00000

Fitting, Grease

2

07214-51013

Connector

3

209-70-75761

Tube

4

209-70-75771

Tube

5

07217-51013

Elbow

6

209-70-75721

Tube

7

209-70-75950

Tube

8

07214-51013

Connector

9

209-70-75651

Tube

10

209-70-75960

Tube

11

07214-51013

Connector

12

20G-68-12930

Elbow

13

421-70-13132

Hose

14

205-70-51380

Elbow

15

209-70-75621

Tube

16

07214-51013

Connector

17

205-70-51370

Hose

18

205-70-51380

Elbow

19

203-06-53730

Clip

20

04434-51010

Clip

21

01010-81020

Bolt

22

01643-31032

Washer

23

04434-51010

Clip

24

04435-51010

Clip

25

01010-81020

Bolt

26

01643-31032

Washer

27

07020-00000

Fitting, Grease

28

209-98-51110

Plug

Выбрано товаров: 28
