Запчасти Komatsu PC800SE-8 ТОПЛИВОПРОВОД. (КОРПУС И КРЕПЛЕНИЕ)(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

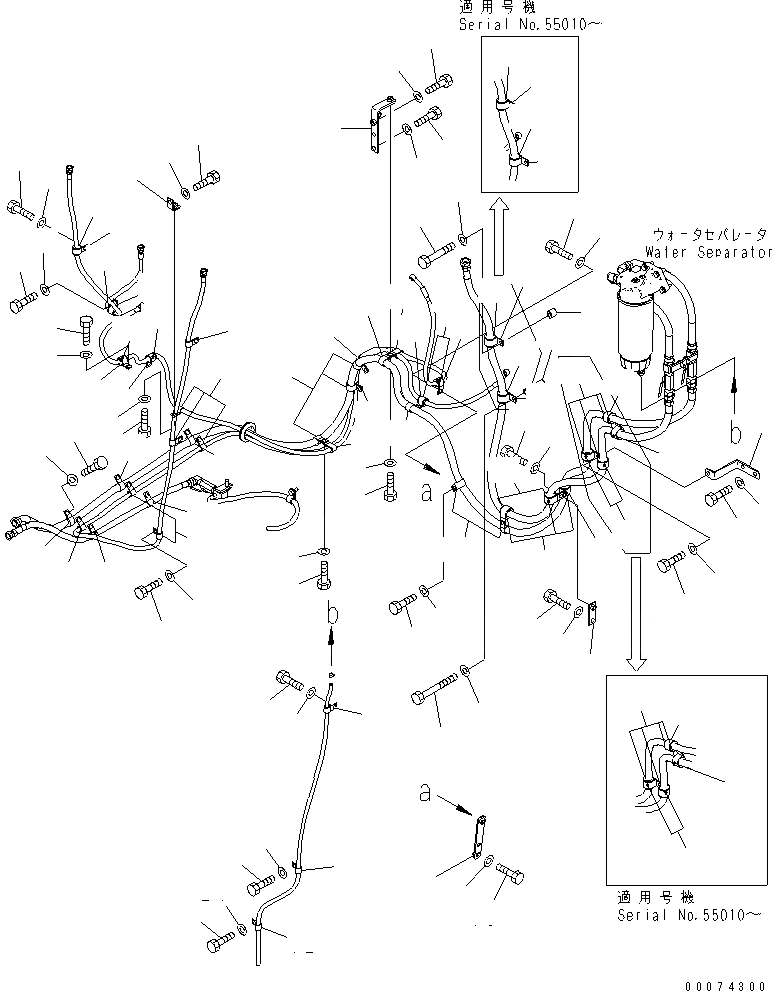

Схема запчастей Komatsu PC800SE-8 - ТОПЛИВОПРОВОД. (КОРПУС И КРЕПЛЕНИЕ)(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
12
12
12
12
12
13
13
14
14
14
14
15
16
16
16
16
17
17
17
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20
20
20A
20B
20B
21
21
21
21
21
22
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
26
27
28
29
30

Артикул

Название

Примечание

Количество

1

209-04-42121

BRACKET

2

209-04-77140

PLATE

3

21T-38-71260

BRACKET

4

209-04-41310

BRACKET

5

209-04-42133

BRACKET

6

01010-81225

BOLT

7

01643-31232

WASHER

8

01010-81630

BOLT

9

01643-31645

WASHER

10

01010-81230

BOLT

11

01643-31232

WASHER

12

04434-51512

CLIP

13

04434-51912

CLIP

14

04435-51512

CLIP

15

04434-52512

CLIP

16

04434-52112

CLIP

17

04434-52312

CLIP

18

04434-53411

CLIP

19

04434-53412

CLIP

20

198-06-53610

CUSHION

20

198-06-53610

CUSHION

20A

198-06-53610

CUSHION

20B

198-06-53610

CUSHION

21

198-06-53550

CUSHION

22

198-06-53560

CUSHION

23

01010-81225

BOLT

24

01643-31232

WASHER

25

01011-81005

BOLT

26

01643-31032

WASHER

27

01010-81055

BOLT

28

01643-31032

WASHER

29

6150-71-7130

COLLAR

30

195-33-11220

SPACER

Выбрано товаров: 33
